Владимир Бойко - Подводная лодка «Камбала»

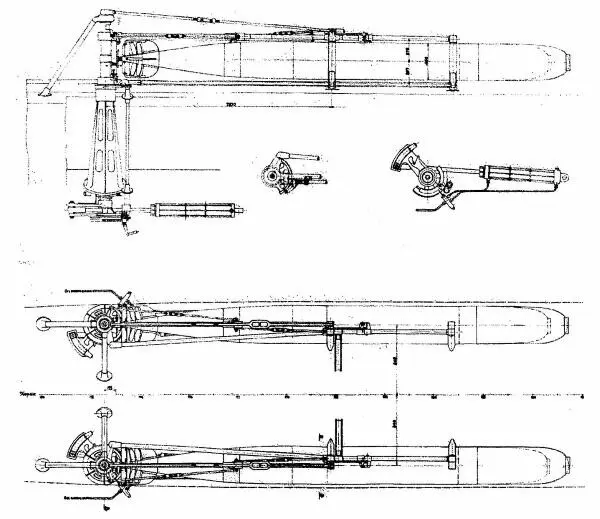

Поворотный решетчатый торпедный аппарат Джевецкого представлял собой раму из двух балок – верхней и нижней, закрепленной в нише надстройки подводной лодки. Балки соединялись двумя полубугелями, выгнутыми по форме торпеды. Торпеда укладывалась на нижнюю балку рамы и с наружной стороны охватывались вторыми (наружными) полубугелями, крепившимися с помощью шарниров к нижней балке. Верхний конец наружных полубугелей закреплялся на верхней балке с помощью пальца-штифта, связанного со штоком пневматического привода.

Под действием сжатого воздуха палец выводился из крепления и наружные полубугели откидывались наружу, освобождая торпеду, которая удерживалась в аппарате «щипцами» (зажимами), державшими торпеду за хвостовую часть. Эти «щипцы» имели свой пневматический привод, освобождавший торпеду в нужный момент. Решетчатые аппараты имели специальный рычаг для отваливания торпеды на установленный угол прицеливания; этот рычаг вращался на вертикальной оси вместе со «щипцами» и полубугелем, на котором лежала торпеда в момент отваливания.

Пневматические приводы работали в следующей последовательности:

– отдавались наружные полубугели;

– механизм рычага отваливания приводил торпеду на прицельный угол;

– раскрывались «щипцы» и открывался курок запирающего клапана торпеды, после чего воздух из воздушного резервуара торпеды поступал в машину, и торпеда начинала движение к цели.

Установка поворотных аппаратов на разные углы позволяла выпускать торпеды веером в одном залпе. Особенностью стрельбы из решетчатых аппаратов являлась безпузырность выстрелов и отсутствие влияния торпедной стрельбы на плавучесть и дифферент подводной лодки, т. к. торпеды имели нулевую плавучесть.

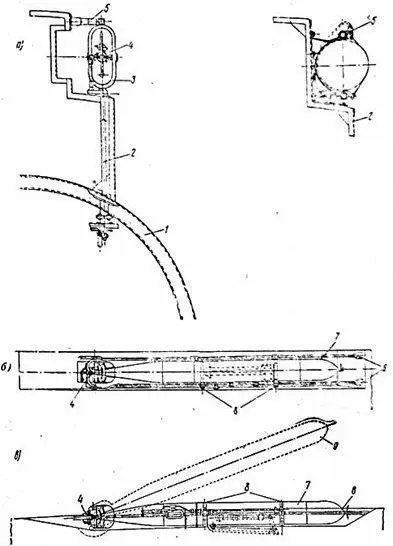

Расположение торпедного аппарата Джевецкого:

а) поперечный разрез; б) вид сбоку; в) схема отвала торпеды из аппарата.

1 – корпус подводной лодки; 2 – щиток привода «щипцов»; 3 – овальная рама «щипцов»; 4 – «щипцы»; 5 – кронштейн; 6 – решетчатый аппарат; 7 – торпеда; 8 – откидные бугели; 9 – торпеда при отвале.

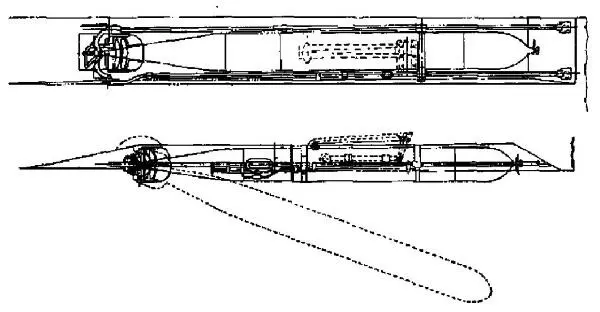

Схема расположения откидного торпедного аппарата на подводных лодках «Карп» и «Карась» после модернизации.

Наружные торпедные аппараты Джевецкого обладали очень большим недостатком – торпеды, находясь в переменной среде воздуха и морской воды, подвергались сильной коррозии и обмерзанию, что и привело к полному отказу от торпедных аппаратов такого типа, просуществовавших до конца Первой мировой войны.

До начала войны подводные лодки Дивизиона Подводного Плавания значительную часть времени проводили в вооружённом резерве. Большая часть средств тратилась на постройку новых кораблей, которые должны были пополнить Черноморский флот в 1914 – 1915 гг. 29 июля 1911 года морской министр вице – адмирал И.К.Григорович подписал приказ №-232 «О распределении судов Черноморского флота по отрядам». В нём весь корабельный состав делился на Действующий флот и Резерв флота. В первый включались Бригада линкоров и минная дивизия (в неё входил Дивизион подводных лодок). Резерв состоял из трёх линкоров, пяти канонерских лодок и ряда вспомогательных судов.

В 1912 году подводные лодки совершили походы в Балаклаву, Евпаторию и Ялту, принимали участие в манёврах флота. Проводились опыты по обнаружению подводных лодок с аэропланов. Шедший на перископной глубине «Карп» удалось легко обнаружить по следу, который оставлял на поверхности моря перископ. В 1913 году прошло плавание всем отрядом в Евпаторию. Подводные лодки «Карась» и «Карп» также ходили в Алупку и Балаклаву. 9 августа того же года прибывший в Севастополь Николай II произвёл смотр Черноморскому флоту. На катере Император проследовал от Царской пристани к яхте «Штандарт».

Николай II поздоровался с командами подводных лодок, и по результатам смотра остался «вполне доволен блестящим состоянием судов, порядком на них, бодрым и молодцеватым видом команд». Приказом по Морскому ведомству №-348 от 13 августа он «изъявил монаршее благоволение начальнику Дивизиона подводных лодок и командирам подводных лодок «Карась», «Карп», «Лосось» и «Судак». К началу войны подводные лодки «Карась» и «Карп» являлись самыми совершенными подводными лодками Черноморского флота. Остальные подводные лодки еще строились или только начинали проходить испытания.

В апреле 1914 года Дивизион подводных лодок выделили в самостоятельную часть, а 15 сентября на его основе сформировали Бригаду подводных лодок в составе двух Дивизионов.

Во время войны состав Бригады пополнили как новые подводные лодки, так и подводные лодки, присланные из состава Сибирской флотилии.

После убийства в Сараево наследника Австро-венгерского престола эрцгерцога Франца-Фердинанда в июне 1914 года ситуация в Европе обострилась. 28 июля начались боевые действия между Австро-Венгрией и Сербией, а вскоре война охватила множество стран. На Чёрном море напряжённая тишина сохранялась до 16 октября, когда германо-турецкие силы осуществили внезапное нападение на русские порты Севастополь, Одессу, Феодосию и Новороссийск. В этот день подводные лодки «Карп» и «Карась» приняли боевое крещение. У Севастополя был затоплен командой минный заградитель «Прут», и обе подводные лодки вышли в море для спасения его команды. Они собрали шлюпки и привели их в Севастополь на буксире. С началом боевых действий командиры подводных лодок «Карп» и «Карась» получили секретное предписание не погружаться на глубину более 18,3 метра. Из-за небольшой дальности плавания четыре подводные лодки Бригады не могли действовать на коммуникациях противника и не принимали активного участия в боях. Они привлекались лишь к патрулированию подступов к главной базе Черноморского флота и побережья Крыма. Подводные лодки постоянно несли службу на позициях у Ялты, Севастополя и Балаклавы, но после первого нападения вражеские корабли больше не появлялись. Существовала идея о буксировке подводных лодок к побережью противника пароходами для увеличения их автономности, опробованная ещё на манёврах в 1909 году, но осуществить её на практике не удалось. В конце декабря Бригаду пополнила «Нерпа» – первая подводная лодка новой постройки, 20 декабря прибывшая в Севастополь после завершения испытаний и приня тая в казну спустя десять дней. 2 января 1915 года в Севастополь по железной дороге доставили подводные лодки «Сом» и «Щука», однотипных с подводными лодками «Белуга» и «Лосось». С марта они начали патрулировать подходы к Одессе. В январе также по железной дороге прибыли подводные лодки «Скат» и «Налим». Именно эти две подводные лодки удалось приспособить к буксировке пароходами. В феврале, не завершив испытаний, в свой первый поход вышла подводная лодка «Морж». 19 марта начала активную службу подводная лодка «Тюлень», также вышедший на патрулирование ещё до принятия в казну. В июне в свой первый поход отправился подводный минный заградитель «Краб».
