Аркадий Велюров - Пепелацы летят на Луну. Большой космический обман США. Часть 10

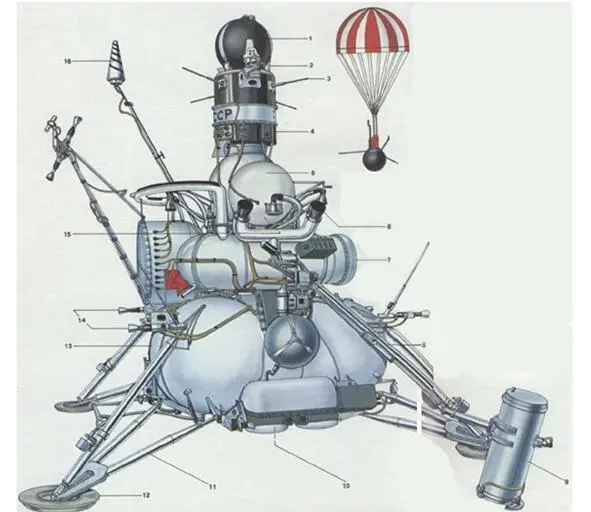

Рис.6 эскизный рисунок АМС «Луна». Устройство АМС «Луна-16»: 1 Возвращаемый аппарат. 2 Ленточное крепление возвращаемого аппарата. 3 Антенна на взлетной ступени. 4 Приборный отсек взлетной ступени. 5 Топливные баки взлетной ступени. 6 Телефотометр. 7 Приборный отсек посадочной ступени. 8 Штанга грунтозаборного устройства. 9 Грунтозаборное устройство. 10 Один основной и два управляющих ракетных двигателя посадочной ступени. 11 Посадочные стойки. 12 Тарельчатые опоры. 13 Топливные баки посадочной ступени. 14 Ракетные двигатели малой тяги для управления в полете.15 Ракетный двигатель взлетной ступени.16 Малонаправленная антенна на посадочной ступени. У АМС «Луна-16» нет классической телекамеры, но есть два «телефотометра», фототелевизионные оптико-механические системы. Данная система предназначена для получения панорамных изображений, не требующих высоких скоростей передачи изображения.

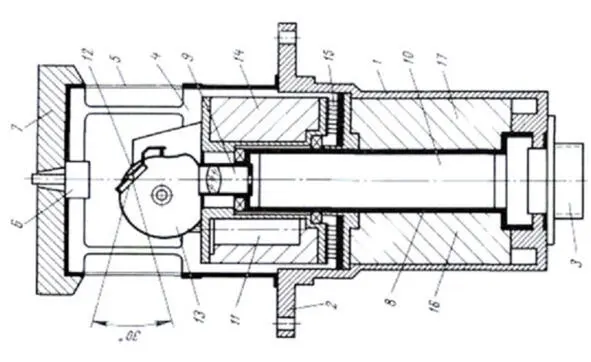

На рис.7: Оптико-механическая панорамная телекамера. Панорамная развертка окружающего пространства производится в этих камерах с помощью сканирующего зеркала, совершающего колебательное и вращательное движения от электродвигателя и кулачкового механизма. Светоприемником, элементом, преобразующим свет в электрический сигнал, служит малогабаритный фотоэлектронный умножитель (ФЭУ). Световой поток от объекта передачи отклоняется зеркалом и, прежде чем попасть на ФЭУ, собирается объективом и проходит через установленную в его фокусе диафрагму. Диафрагма вырезает часть потока, соответствующую одному элементу изображения. Таким образом, размеры диафрагмы определяют угловую разрешающую способность и четкость изображения. Параметры изображения: 500 элементов х 6000 строк в полной панораме. Камера выполнена в виде цилиндра размером 80 х 205 мм, состоящего из корпуса 1, имеющего крепежный фланец 2 и электрический герморазъем 3, и колпака 4 с окнами, затянутыми тонкой прозрачной пластмассовой пленкой 5. На колпаке установлены клапан 6 для выравнивания давления внутри камеры и накладка 7.

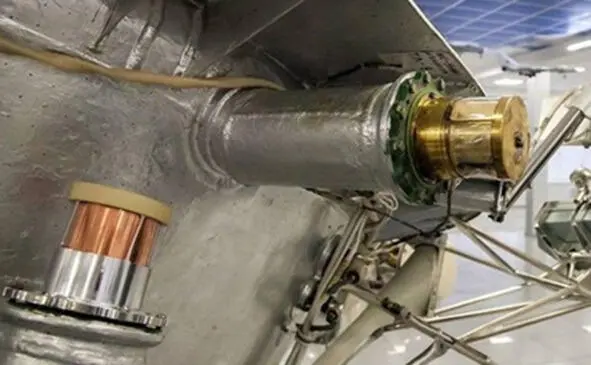

Выше изображение оптико-механической камеры на «Луноходе-3» в музее НПО им. Лавочкина. По оси камеры, которая является осью панорамирования, расположена опорная труба 8, в которой закреплены объектив 9 с диафрагмой и фотоэлектронный умножитель 10. Конструкция камеры разбита на две секции. Верхняя секция несет на себе оптико-механические элементы развертывающего устройства. Некоторые из них хорошо видны на чертеже: электродвигатель 11, сканирующее зеркало 12, кулачковый механизм 13.В верхней секции установлен также электронный блок управления двигателем 14. Вся эта секция в процессе панорамной развертки вращается на подшипниках вокруг опорной трубы. Электрическая связь с ней поддерживается с помощью коллектора 15. Нижняя, неподвижная, секция содержит блок высоковольтного питания фотоэлектронного умножителя 16 и усилитель телевизионного сигнала 17. Согласно информации НПО им. Лавочкина, телефотометры были предназначены для выбора места бурения, для определения азимута разворота грунтозаборного устройства. На посадочной платформе лунной станции типа Е-8-5 были установлены два телефотометра, полностью аналогичные приборам, установленным на «Луноходе». Для освещения зоны работы устройства параллельно телефотометрам были установлены светильники.

20 сентября 1970 года, после прилунения «Луна-16», с помощью бортовых телефотометров были предприняты попытки получить изображения места бурения. Вот так выглядит посадочная платформа, переданная оптико-механическими камерами «Лунохода» при хорошей естественной освещенности. Всего были три включения телефотометров. Из-за недостаточной освещенности изображения места бурения получено не было. На двух изображениях видна Земля, в виде светлого пятна… Следующая станция типа Е-8-5 оказалась более успешной: «Луна-20» после прилунения, 21 февраля 1972 года, дважды передала на Землю изображения места посадки. С большой долей вероятности можно утверждать, что это были подлинные съемки настоящей Луны, которая заметно отличалась от «Луны» США.

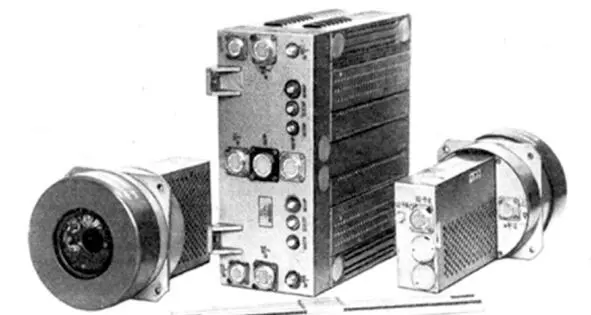

Помимо того, искусственные спутники Луны «Луна-19» и «Луна-22» имели доработанные фототелевизионные установки для съемки поверхности Луны с орбиты искусственного спутника Луны (ИСЛ), а на станциях «Луна-17» и «Луна-21», кроме того, устанавливалась малокадровая телевизионная система, предназначенная для получения изображений лунной поверхности, необходимая для дистанционного вождения данного колесного транспортного средства. Ниже представлена фотография с изображением внешнего вида малокадровой телевизионной системы, которая использовалась на Луноходе.

Малокадровая телевизионная камера является полностью электронным телепередающим устройством. Она выполнена на передающей трубке типа видикон. Основное отличие видикона, используемого в данной малокадровой системе, состоит в способности сравнительно длительного и регулируемого запоминания (от 3 до 20 сек) сигналов изображения. При этом передающая камера работает в режиме короткого экспонирования слоя с помощью затвора. Электромеханический затвор, установленный перед видиконом, имеет основную выдержку: 1/25 сек. При такой выдержке не происходит заметного смазывания изображения во время движения лунохода. Угол зрения камеры в горизонтальной плоскости составляет около 50°, а в вертикальной 38°, причем ось визирования камер наклонена вниз на 15°. Телевизионное изображение передавалось на Землю на несущей частоте 750 кГц. Система обеспечивала сквозную четкость изображения около 400 линий для объектов с высоким контрастом и 300 линий для малоконтрастных. На краях поля четкость падала примерно на 50 линий. Узкополосный телевизионный сигнал, передавался малокадровой системой, после преобразования в стандартные параметры передачи ТВ кадров.

Сигнал подавался на видеоконтрольные устройства пульта управления для водителей, штурманов и других членов экипажа, непосредственно управляющих движением лунохода с Земли. Одновременно изображение транслировалось группе научно-технического руководства, а также в Координационно-вычислительный центр. О практической разрешающей способности системы можно судить по полученной с расстояния около 10 м. фотографии, где видна посадочная платформа «Лунохода». Четкость единичного изображения малокадровой телевизионной системы, безусловно, хуже, чем у оптико-механической панорамной камеры. Однако скорость передачи изображения, не идет ни в какое сравнение. Малокадровая система позволяла передавать картинку в движении, без чего невозможно водить «Луноход». Еще можно было, при желании, использовать стандартную фотопленочную установку ФТУ-Б, которая широко использовалась на советских АМС «Марс» и т. д. Вот ее примерные параметры: тип ФТУ-Б; фокусное расстояние объектива 500 мм; запас пленки (42 кадра); размер кадра 24х24 мм; размер изображения 1100х1100 элементов; время передачи на Землю 1 кадр 17 минут.
