Чем не «промышленный шпионаж»?

Обычно синхронные компенсаторы с воздушным охлаждением раскручиваются и доводятся до подсинхронной скорости асинхронным двигателем и, если оставить эту схему для компенсатора с водородным охлаждением, то надо либо из газоплотной оболочки выводить конец вала - и возникает сложная система уплотнения вращающегося вала, либо увеличить объем оболочки компенсатора, поставив разгонный двигатель внутри. Оба решения нежелательны.

В то же время все синхронные компенсаторы на полюсах ротора имеют демпферные клетки, то есть по существу, то, что в асинхронном двигателе называется «беличьей клеткой». Но она не может рассеять ту энергию, которая в нее поступит за время пуска. Что, кстати, и произошло через много лет у компенсатора мощностью 50 000 кВА завода «Уралэлектротяжмаш» при первом пуске на Ногинской подстанции Москвы системы 400(500) кВ. Когда, потеряв прочность от высокой температуры, часть клетки между полюсами от центробежной силы выгнулась и прорезала изоляцию обмотки статора.

В синхронных компенсаторах стоят подшипники скольжения, и если уменьшить потери трения при пуске, клетке будет легче. Значит, надо полусухое трение заменить на жидкое, и мы решаем перед пуском подавать масло под высоким давлением в нижнюю точку вкладыша подшипника. Это мы сами придумали, но - смотрим внимательно на фото в журнале и видим, что в стойке подшипника отверстия с боков стойки, из них идут в масляные ванны трубы для пополнения смазки, а среднее отверстие может быть предназначено только для подачи масла под давлением в нижнюю точку вкладыша.

Совершенно особой частью проектирования машины с водородным охлаждением является разработка системы газового хозяйства. Надо наполнить оболочку водородом, причем через промежуточное заполнение углекислым газом, чтобы не образовалась взрывоопасная смесь. При удалении водорода процедура должна производиться в обратном порядке. Надо автоматически поддерживать избыточное давление водорода в оболочке, надо непрерывно контролировать чистоту водорода.

Пришлось разработать схему газопровода, разработать ТЗ на аппаратуру, которую взялся спроектировать и изготовить «ЛенКИП». Система газового хозяйства и аппаратура описаны в моей статье «Газовое хозяйство синхронных компенсаторов с водородным охлаждением», опубликованной в журналах «Вестник электропромышленности» NN6,7 и 8 за 1941 год. Позже эта система была усовершенствована, и описана в моей статье в том же журнале, в N9 за 1956 год.

В статье в американском журнале о функциях газового хозяйства и аппаратуре было указано, что применен газоанализатор фирмы такой-то. Беру гору журналов и в одном, в разделе рекламы, нахожу эту фирму. Направляем в фирму письмо с просьбой выслать каталоги.

Получаем каталоги. Подбираем подходящий для анализа водорода в нужном нам интервале процентного содержания в воздухе, воздуха в углекислом газе и водорода и углекислого газа в воздухе. Пишем фирме и без стеснения указываем, что нам нужен газоанализатор для той же цели, что и «Дженерал электрик». Заказываем, и на первой машине с водородные охлаждением в аппаратуре применяем единственный импортный прибор.

Случай произошел на Волгодоне, когда Сталин сказал - пустить канал на год раньше плана. Строительство вело МВД. И когда уже было близко к концу, выяснилось, что не впадают в синхронизм двигатели насосной станции, двигатели насосов (насколько помню, мощностью 2300 кВт), которые должны были качать воду с нижнего бьефа на верхний. Потому что канал шел через повышение рельефа, и надо было наполнить верхнее водохранилище. Срочно собралась куча народа, высокое начальство.

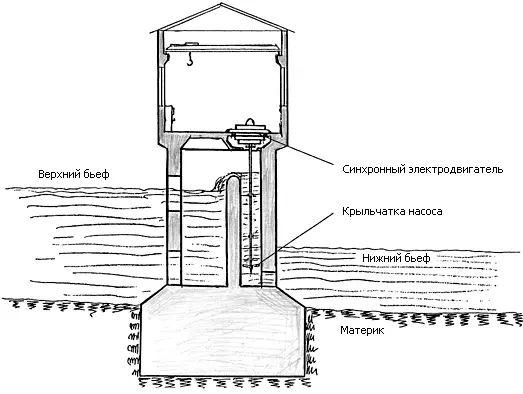

Насосная станция имела бетонное основание, наверху, на бетонной площадке, стояли эти двигатели, от них шли вниз вертикально валы и ниже нижнего бьефа были насосы. Вода не должна выливаться с верхнего бьефа в нижний: при подаче воды вверх она поднималась немного выше и выливалась в верхнее водохранилище. Бетон сделан, двигатели поставлены, все смонтировано, включают - они крутятся, но на асинхронных оборотах и, конечно, клетка (пусковая, а не рабочая - она только для пуска, так как двигатели синхронные) скоро сгорит, и произойдет авария. Почему двигатель не впадал в синхронизм?

Плотина была довольно длинной. И насосная станция находилась посреди плотины. Плотина вся должна быть земляная, она еще полностью не насыпана. Имелось в виду, что одновременно будет идти отсыпка плотины и накачка воды. И конечно, по проекту трансформатор 110/6,3 кВ должен стоять вплотную к насосной станции, на плотине - но ее еще нет. Поэтому трансформаторы стоят на берегу, довольно далеко, и протянута временная линия передачи уже на напряжении 6,3 кВ, то есть ток большой и возникает заметное падение напряжения. А момент двигателя пропорционален квадрату напряжения.

Первая мысль - уменьшить значение момента. Повернуть лопасти насосов. Прибыл главный инженер Сысертского насосного завода, говорит: «Нет, у нас конструкция не допускает». Тогда я говорю: «Хорошо, обрубите концы лопастей, укоротите их». Он кричит: «Да вы что!..» - и так далее. Вторая мысль - поднять напряжение на двигателях, переключив трансформаторы на максимальное повышение, но это уже было сделано ранее.

Большое совещание, я рассказываю, объясняю, начертил, что мог и говорю: «Обвинять Уралэлектротяжмаш, завод, который сделал эти двигатели, нельзя. Ему дали кривую - характеристику этого насоса - зависимость подъема воды от частоты вращения, а насос оказался с большей производительностью, он быстрее поднял воду, а двигатель до подсинхронной скорости не дошел, вода стоит, а двигатель крутится и не может поднять ее на последний один метр». Выступил заместитель министра, которому подчинена Сысерть: «Кого вы послушали, что они там, в Сысерти, понимают, это же вахлаки», - и такого на них наговорил, на свой завод…

А в гостинице, где мы жили - собственно, это был барак - с нами жил главный инженер насосного завода. Зима, холод, мы утром с ним идем в гостиницу (всю ночь заседали), и я его спрашиваю: «Как же вы вытерпели все это? Ведь зам. министра вас с грязью смешал, объяснял, что вы идиоты, ничего не понимаете, когда делаете насосы и кривые выдаете». А он мне в ответ анекдот о том, как летел зимой воробей, упал, замерзая, на дорогу. Корова на него наделала, он отогрелся, вылез, зачирикал, и лиса его съела. Вот, говорит, я и сидел тихо - не чирикал. Посмеялись.
