Экскурсанты имеют возможность видеть на экране портрет Б. Л. Розинга рядом со своим изобретением — электронно-лучевой трубкой (рис. 5.3). Картинка не очень хорошая, поэтому кто-то из посетителей музея пытается подкрутить ручки телевизора.

Рис. 5.3.Изобретатель метода «электрической передачи изображений» Б. Розинг

— Это бесполезно, — говорит Экскурсовод. — Качестве изображения у первых телевизоров было неважным. Оно состояло всего из 240 строк, тогда как у современных — из 625 и даже больше.

— Спустя одиннадцать лет после всемирного признания метода «электрической передачи изображений», — продолжает Экскурсовод, — Владимир Зворыкин изобрел иконоскоп — главный элемент передающего телевизионного устройства. В 1929 году, усовершенствовав электронно-лучевую трубку, которая была названа им кинескопом, Зворыкин создал вполне приемлемое устройство для просмотра телевизионных передач.

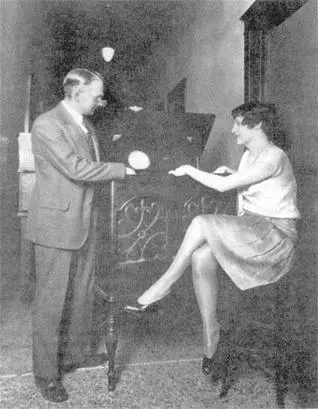

На экране появляются исторические кадры — это Зворыкин демонстрирует первый электронный телевизор, изготовленный в 1929 году компанией «Вестингауз» (рис. 5.4). Кинескоп в нем расположен вертикально, экраном вверх. Очевидно, установить кинескоп по другому мешала его большая длина, иначе корпус телевизора получился бы очень глубоким. Зрители видели изображение, отражающееся в наклонном зеркале, размещенном в верхней части телевизионного приемника. Эта компоновка телевизора на некоторое время стала классической и именно так впервые телевидение встретилось с «волшебным зеркальцем».

Рис. 5.4.В. К. Зворыкин демонстрирует свой электронный телевизор, созданный компанией «Вестингауз»

Экскурсовод переходит к краткой исторической справке:

— В 1936 году Британская радиовещательная корпорация «Би-би-си» начала трансляцию первых передач с помощью электронной системы телевидения. Эта дата явилась отправной точкой не только всего дальнейшего развития телевизионной техники, но и непрерывного поиска лучших дизайнерских решений.

В том же 1936 году в нашей стране началось строительство Московского и Ленинградского телецентров. Причем Московский телецентр предполагалось оборудовать американской аппаратурой, а Ленинградский — отечественной. 7 июля 1938 года в Ленинграде была осуществлена первая телепередача. Она длилась два часа и включала в себя концерт и отрывки из кинофильмов. В сентябре 1938 года заработал и Московский телецентр на Шаболовке.

— Интересно очутиться по ту сторону экрана и посмотреть, что представляли собой первые телевизионные студии. — Эти слова Экскурсовод как бы адресует телеоператору, снимающему фильм.

— На Московском телецентре была оборудована студия площадью 300 м 2, где была установлена лишь одна телекамера. Для передачи кинофильмов использовались еще две кинотелевизионные камеры. Изображение развертывалось на 343 строки и передавалось в эфир вместе со звуком через общую антенну, установленную на знаменитой Шуховской башне. На Ленинградском телецентре площадь студии была в шесть раз меньше — 50 м 2. Четкость передаваемого изображения — всего 240 строк. Для передачи кинофильмов была применена оригинальная электронно-лучевая трубка советского изобретателя Г. В. Брауде. Она давала изображение по качеству неизмеримо лучшее, чем аппаратура любой из известных в ту пору телевизионных систем. Перед ленинградскими конструкторами тогда стояла важная задача повышения качества изображения до 343 строк. По нынешним меркам, конечно, мало, но тогда это казалось большим достижением. Надо отметить, что в ту пору отечественная конструкторская мысль шла практически вровень с западными разработками.

— Немногие знают, — Руководитель группы с лукавинкой поглядывает на зеленогубую, густо накрашенную экскурсантку, — какая кропотливая подготовительная работа проводилась в телевизионной студии, прежде чем начиналась передача программы в эфир. Чтобы картинка на экранах телевизоров выглядела более или менее натуральной, приходилось идти на совершенно невероятные ухищрения. Вот что об этом в 1937 году писал популярный журнал «Радио»:

«Здесь все подчинено особенностям фотоэлемента. Все оттенки красного, желтого, голубого и некоторых других цветов на экране получаются светлыми. Нередко даже черный костюм фотоэлемент превращает в светлый. Цвет губ — темнее цвета кожи, а при передаче без соответствующего грима губы получаются светлыми.

Поэтому у выступающих в студии телевидения лица покрыты светлым гримом, а губы — зеленой краской. В студии набеленные лица артистов с зелеными губами и сильно подведенными черными глазами производят неприятное впечатление, но зато радиозрители видят нормальные лица».

Насладившись удивленным видом лучшей половины участников съемки телевизионного фильма, Экскурсовод продолжает рассказ.

— Однако до того момента, когда на экране телевизора все же появились «нормальные лица», должно было пройти некоторое время. Совершенствовалась передающая техника, улучшались и телевизионные приемники.

Музейный работник подходит к следующему экспонату выставки.

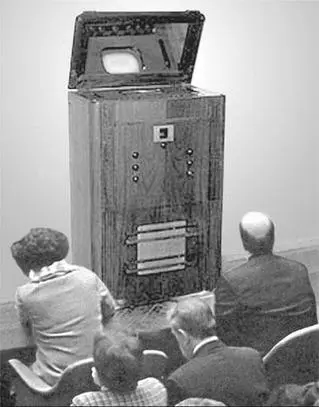

Рис. 5.5.Так выглядел телевизор ТК-1 на сцене дворца культуры

— В поисках оптимальной компоновки телевизоров конструкторы прорабатывали десятки, если не сотни возможных вариантов. Один из них — отечественный телевизионный приемник коллективного пользования «ТК-1» выпуска 1938 года (рис. 5.5). Он изготавливался на заводе им. Козицкого в Ленинграде по лицензии американской фирмы «RCA». Изобретателем этого консольного телеприемника был В. К. Зворыкин. Название «ТК-1» это устройство получило потому что «индивидуальных» телевизоров тогда еще не было, и все телепросмотры были коллективными. Видно, что в «ТК-1» применялась зеркальная система, в которой отражалось изображение вертикально расположенного кинескопа. Он имел длину горловины около одного метра. В 1939 году в Москве насчитывалось всего лишь 60 этих напольных телевизоров, установленных в клубах и дворцах культуры.

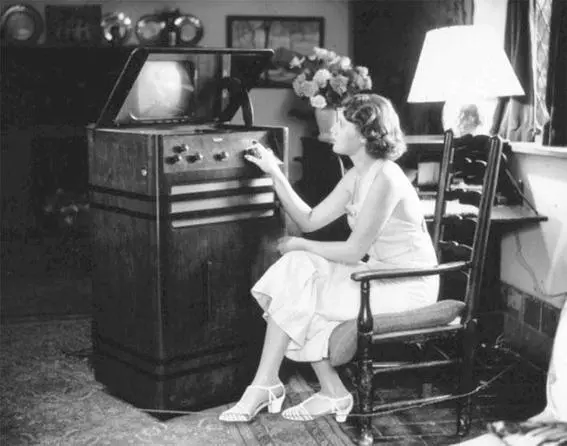

— А здесь, — продолжает Экскурсовод, — вы видите еще один телевизор с «волшебным зеркальцем», выпускавшийся за рубежом (рис. 5.6). Его милая хозяйка любуется не своим зеркальным отражением, а пытается подстроить качество телевизионной картинки.

Рис. 5.6.Телевизор с зеркальной системой
