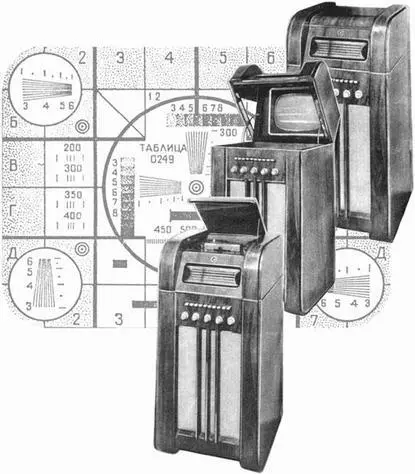

От профессиональных конструкторов не отставали и радиолюбители. Многие из них пытались, как тогда казалось, совместить несовместимое. За витринным стеклом выставлена комбинированная установка, включающая телевизор, радиоприемник, магнитофон и проигрыватель (рис. 5.7). Она получила приз на одной из выставок творчества радиолюбителей 1960-х годов. С точки зрения художника-конструктора это — многофункциональное устройство, которое размещалось в относительно небольшом объеме корпуса, хорошо вписывающемся в мебельное окружение того времени.

Рис. 5.7.Комбинированная телерадиоустановка

Решить поставленную задачу помог метод агрегатирования, широко используемый при разработке электронной аппаратуры. Вот какое содержание конструкторы вкладывают в определение этого метода.

Экскурсовод вслух читает слова, написанные на экране телесуфлера крупными буквами:

«Агрегатирование — это метод конструирования изделий на основе применения унифицированных и стандартных составных частей путем изменения характера их соединений и пространственного сочетания, применительно к заданным условиям. Агрегатирование сокращает трудоемкость проектирования и изготовления изделий, упрощает их эксплуатацию, позволяет производить агрегированный ремонт, облегчает проведение модернизации отдельных морально устаревших составных частей. Часто агрегатированные конструкции называют просто комбайнами».

Показанный на стенде агрегат является классическим примером телерадиозвуковоспроизводящего комбайна.

— В нем, — объясняет гид, — использована так называемая этажерочная компоновка электронных блоков, в связи с чем комбайн приобрел форму вертикальной стойки — консоли. На верхнем снимке установка показана в нерабочем состоянии, или в том случае, когда пользовались радиовещательным приемником. При просмотре телевизионных передач верхний блок откидывался на петлях, и зрителю открывался зеркальный экран телевизора (второй снимок). На третьем снимке комбинированная установка показана при пользовании магнитофоном и проигрывателем. Для этого было вполне достаточно приподнять самую верхнюю крышку. Характерно, что в телевизионном блоке применялась уже известная нам проекционная система, которая, в целом, и определяла вертикальную компоновку комбайна.

Интересен внешний вид комбайна. Его акустическая система, являющаяся общей для всех агрегатов, помещалась в нижней части корпуса. Динамики располагались на передней стенке, задрапированной узорной декоративной тканью. Три вертикальные планки расчленяли нижнюю часть комбайна и дополнительно подчеркивали стоячее положение корпуса. Над громкоговорителями в один ряд выстроились ручки управления телевизором, приемником, магнитофоном и проигрывателем. Новый в то время кнопочный переключатель хорошо сочетался с нарядным внешним видом электронного устройства.

Однако совокупность нескольких электронных агрегатов, упрятанных в общий корпус, оказалась не очень-то удобной в эксплуатации. Поэтому конструкторы впоследствии вернулись к монофункциональным устройствам, каждое из которых получило отдельный корпус и стало работать независимо от других. Надобность в «коммунальных» системах, равно как и в использовании телевизионных устройств с зеркальной системой, отпала. Это привело к тому, что телевизоры приобрели вид обычного ящика, имеющего горизонтальный формат.

Позже они возымели стандартные размеры, удобные для того чтобы с помощью разъемов и кабелей их можно было сочленять в единую компактную систему.

Телевизоры с зеркальной системой выпускались до тех пор, пока конструкторам не удалось уменьшить длину «электронной пушки» кинескопа. Детство телевидения закончилось. Наступила пора отрочества. Неуклюжий подросток вступил в пору созревания. Он захотел быть красивым и стал больше обращать внимания на свой внешний вид.

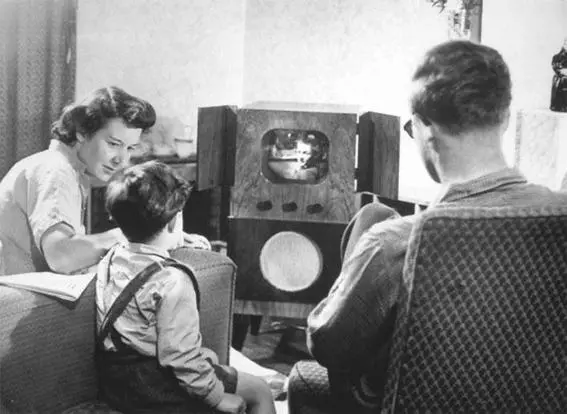

— Посмотрим на следующий экспонат, — говорит в объектив телекамеры Экскурсовод (рис. 5.8). — На старой фотографии видно, сколько радости доставил зрителям новый телевизор. Хотя изображение на экране было не очень качественным, его внешний вид — великолепен. Инженеры смогли укоротить длину кинескопа и расположить его горизонтально. Владельцы телевизора не без основания гордились отполированной до зеркального блеска вещью, изготовленной из дорогих пород дерева. Она была весьма под стать буфету, стоящему в гостиной комнате.

Рис. 5.8.Один из телевизоров начала 1950-х годов

По нынешним меркам этот телевизор давно находится на пенсии, поэтому и дизайн его старомоден. В молодые годы он выглядел «хоть куда», и с первого взгляда производил впечатление комнатной мебели, сделанной на заказ. Телевизионный экран был маленьким, величиной с почтовую открытку. Две створки, похожие на дверцы от пресловутого буфета, оберегали стеклянный кинескоп от всяких случайностей. Под ним размещались большие, по моде того времени, ручки. Предназначались они не для открывания-закрывания створок, а чтобы телезритель мог подстроить яркость и контрастность изображения, а в случае необходимости — изменить громкость звука. В телевизоре использовалась круглая электронно-лучевая трубка, поэтому у экрана углы не прямые, а плавно изогнутые. Если присмотреться, то в нижней части корпуса можно заметить большое круглое отверстие, задрапированное красивой декоративной тканью. Такова раньше была мода закрывать не очень эстетично выглядевшую черную тарелку громкоговорителя.

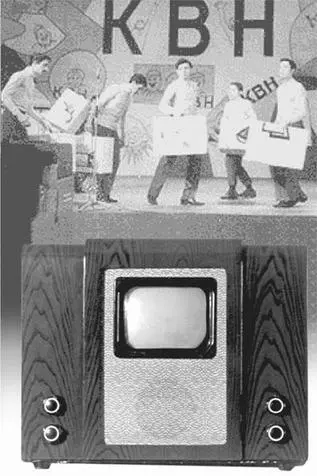

В нашей стране телевизоры начали выпускаться не намного позже, чем за рубежом. Кое-кто из телезрителей старшего поколения еще помнит КВН-49 — дедушку всех отечественных телевизоров (рис. 5.9). Телезрители со стажем скажут, что он был назван по первым буквам фамилий конструкторов, его создавших: В. К. Кенигсона, Н. М. Варшавского и И. А. Николаевского. Цифры «49» — это год рождения телевизора, а выпускался он вплоть до 1962 года. Все семейство КВНов насчитывало 2,5 миллиона устройств разных моделей.

Рис. 5.9.Телевизор КВН-49 и передача «Клуб Веселых и Находчивых»

— А я помню, — говорит кто-то из экскурсантов, — что про него сочинили смешной анекдот, в котором название «КВН» расшифровывалось как первые буквы слов «Купил-Включил-Не работает».

— Это, конечно, шутка, — весело отзывается Экскурсовод. — Телевизор работал очень надежно.
