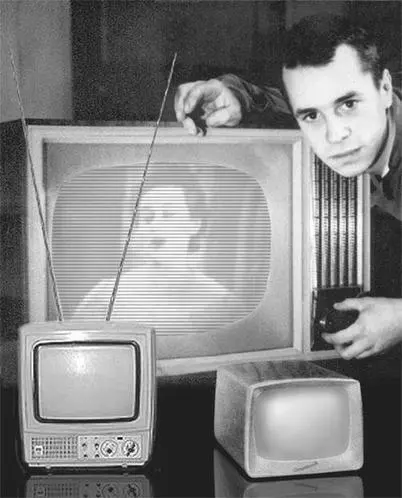

Рис. 5.12.Стационарные и портативные телевизоры относятся к разным «весовым категориям»

Телевизоры, относящиеся к самой легкой весовой категории, собирались на транзисторах. Некоторые из них могли работать от автомобильного аккумулятора и позволяли смотреть программы центрального телевидения где-нибудь «на лоне природы». Для них изготавливали пластмассовые корпуса ярких расцветок. Можно было встретить лимонно-желтый, багрово-красный, бежевый телевизор, радующий своего хозяина если не цветным изображением, так хотя бы яркой окраской корпуса. Их внешний вид дополнился выдвижными «телескопическими» антеннами. Уменьшение габаритов переносных телевизоров достигалось тем, что ручку переключателя телевизионных каналов частенько «утапливали» в корпус. Чуть позже в верхней части транзисторных телевизоров появился так называемый карман-ниша — прилив в корпусе, необходимый для удобной переноски устройства, например, на кухню. В дальнейшем тенденция использования пластмассовых корпусов распространилась и на стационарные телевизоры. После разработки электронных схем, позволяющих автоматически регулировать изображение, количество регулировочных ручек значительно уменьшилось.

Сегодня не только электронные комбайны, но и большинство обычных телевизоров представляют собой агрегатированные устройства. Любое из них состоит из нескольких мирно сосуществующих и дополняющих друг друга электронных схем, которые оформляются в виде самостоятельных конструктивных узлов. Для удобства изготовления, эксплуатации и ремонта созданы типовые блоки, применение которых позволило образовать ряд телевизоров, называемых унифицируемыми.

И вновь Экскурсовод обращается к экрану-подсказчику, которым часто пользуются ведущие телепередач.

— Если спросить опытных конструкторов, они разъяснят, что унификация заключается в следующем:

Это — «приведение конструктивных решений машин, приборов, бытовых изделий, а также их частей, узлов и деталей, выполняющих особые конструктивные функции, к технически обоснованному минимуму типов. В процессе унификации соблюдается принцип конструктивной преемственности: в новых изделиях максимально используют стандартизованные узлы и детали, уже применяющиеся в других конструкциях, с возможно большим числом одинаковых базовых и присоединительных размеров, обеспечивающие взаимозаменяемость и многократное применение уже проверенных конструкций. Унификация позволяет на основе общих конструктивных решений проводить принцип агрегатирования».

В зависимости от вида применяемых электронных блоков-узлов унифицированные телевизоры называли УЛПТ — лампово-полупроводниковыми или УПТ — полупроводниковыми. Иногда различий не делали, поэтому унифицированные телевизоры называли просто УНТ. Для рядового телезрителя конструкция и компоновка электронных блоков внутри телевизионного устройства не представляла интереса, а вот размещение экрана, динамика, регулировочных ручек и переключателей имело существенное значение. Они должны быть «на виду и на слуху» и, кроме того, некоторые из них должны находиться на расстоянии вытянутой руки. Именно эти элементы устройств, вместе с корпусом, формировали основные черты их внешнего вида «анфас и в профиль».

Дизайнеры настойчиво искали наилучшее расположение телеэкрана, динамиков и органов управления с тем, чтобы они образовывали единое целое. Когда экран стал занимать почти всю лицевую панель, динамики переместились на боковые стороны устройства. После изобретения малогабаритных эллиптических громкоговорителей появились такие дизайнерские решения, когда они вновь заняли место рядом с телеэкраном, не нарушая при этом целостности фасадной части. Переключатель каналов также не раз перекочевывал с одного места на другое и в итоге приобрел вид удобных кнопок. Вариантов оформления телевизоров было множество.

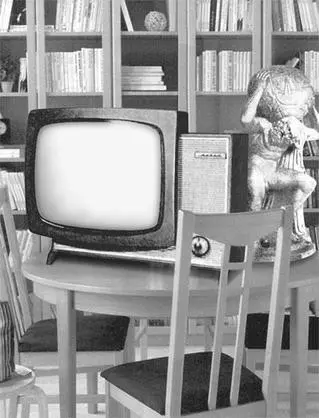

В истории художественного конструирования телевизионной техники встречались самые неожиданные проекты. Так, на одном из стендов показан телевизор УНТ, который в 70-х годах выпускался отечественной промышленностью (рис. 5.13). Он назывался «Антей». И хотя его электронная схема была унифицированной, по внешним данным он во многом отличался от своих электронных собратьев. [9] С подробным анализом формы этого телевизора можно познакомиться в книге В. С. Сомова «Композиция в технике». — М.: Машиностроение, 1977.

При конструировании телевизора проектировщики применили оригинальную асимметричную схему размещения экрана. Поэтому и внешний вид устройства невольно привлекал внимание телезрителей. Но жизнь показала, что сама по себе оригинальность не может гарантировать композиционного совершенства формы промышленного изделия. В этом телевизоре массивное обрамление кинескопа не очень естественным образом вписывалось в конструкцию корпуса, «зрительная легкость» которого подчеркивалась ажурной пластмассовой решеткой. Принятое решение разрезать корпус по диагонали, чтобы вставить в него монолитную маску, оказалось далеко не лучшим выходом. Здесь опытный глаз дизайнера сразу же отмечал недостатки конструктивного решения. Они заключались в том, что в нарушении всех законов художественного конструирования, нависающий над корпусом экран разрушал целостность формы устройства и приводил к недостаткам тектонического характера.

Рис. 5.13.Телевизор «Антей»

— А вы не могли бы пояснить содержание этого термина — тектонический? — сразу же следует вопрос.

— С превеликим удовольствием, — соглашается гид. — Термин «тектоника» происходит от греческого слова téktõn — плотник, строитель, и обозначает отражение конструкции предмета или какой-либо постройки в их художественном образе.

— В итоге получилось так, — Экскурсовод видит, что посетители Музея поняли смысл этого термина, — что две основные части телевизора зрительно плохо совмещались друг с другом. Создавалось впечатление, будто кинескоп, который является самой тяжелой частью устройства, находится в неустойчивом положении. А основание, на которое он опирается, выглядит слишком облегченным и будто является структурой совсем иной природы. В этом устройстве несущая основа конструкции визуально ослаблена, да и технологически недостаточно продумана. Будь это не телевизор, а здание, оно бы попросту обрушилось. Некоторые дизайнеры шутили, что телевизор было бы лучше назвать «Атлант» — столь тяжел был для его основания груз кинескопа.
