Амара Кей - Обучение лифтёрскому делу или профессия лифтёра

На этаже, где кабина останавливается на длительное время, устанавливают дополнительный замок.

На дверях делают смотровые отверстия или окошки с ограждением из стекла или прозрачного пластика.

Остекление должно быть целым, если оно разбито, сообщать механику.

Требования к шахте.

Запрещается проводить оборудование, проводить коммуникации, не относящиеся к лифту.

Шахта должна иметь освещение (тусклое). Разрешается не иметь освещения в сетчатой и стеклянной шахте.

Назначение шахты – для закрывания дверных проёмов, безопасности дверей.

1. Кабина.

2. Противовес.

3. Направляющие.

4. Подъёмные канаты.

5. Канат ограничителя скорости.

6. Этажные переключатели (с ручным, не автоматическим закрыванием дверей – останавливают кабину на этаже или переключают на меньшую скорость с автоматическим закрыванием дверей).

7. Датчики и шунты. Датчики на кабине, остановка. Шунты на направляющих, отключают кабину. Бывает наоборот.

В скоростных лифтах датчики находятся на направляющих, шунты на кабине.

8. Гибкий подвесной кабель.

9. Электропроводка цепей лифта.

10. Двери шахты с замками и контактами.

11. Кнопки вызова.

12. Концевые выключатели (бывают в машинном помещении, бывают в шахте).

13. Буферы кабины и противовеса (устанавливаются выше верхнего и ниже нижнего выключателя).

14. Натяжное устройство каната ограничителя скорости.

15. Контакт натяжного устройства (КНУ).

16. Выключатель приямка.

1. Лебёдка (машинное помещение).

2. Канаты (шахта).

3. Кабина (в шахте).

4. Подвески (на кабине).

5. Противовес (шахта).

6. Натяжное устройство (приямок).

7. Направляющие (шахта).

Основные части:

1. Две полумуфты для соединения вала эл. двигателя с червячным валом редуктора и передачи вращения.

2. Редуктор для уменьшения числа оборотов от эл. двигателя на КВШ. Редуктор состоит из корпуса, червячного вала и червячного колеса, выходного вала, подшипников.

За корпусом, на хвостовую часть червячного вала, насаживается штурвал или маховик для подъёма-спуска кабины вручную (на нём не должно быть трещин или сколов).

Требования к редуктору – не должно быть трещин-сколов, масло не должно вытекать, уровень масла должен быть не выше и не ниже отметки.

Уровень масла проверяется щупом или маслоуказателем при выключенном рубильнике.

3. Канатоведущий шкив (КВШ) – для размещения канатов и передачи им тяговых усилий и движения.

Представляет собой колесо по ободу, которого проходят ручьи.

Бывают ручьи клиновидные: зазор 2–4 (мм)

Рис. 5

Клиновидные ручьи с подрезом:

Рис. 6

Не должно быть, таких ручьёв:

Рис. 7

КВШ насаживается на выходной вал редуктора, крепится шпонкой, фиксируется гайкой и стопорной шайбой.

Требования к КВШ:

Не допускается неравномерный износ ручьёв КВШ, сколы и трещины на поверхности КВШ и вибрация.

4. Рама – для надёжного крепления узлов лебёдки.

5. Виброоснование – для снижения и уменьшения шума и вибрации.

Привод движения механической части лебёдки – эл. двигатель.

На лебёдку лифта устанавливается электротормоз.

Назначение канатов – для подвешивания кабины и противовеса и передачи им движения.

Канаты:

1. Подъёмные.

2. Ограничителя скорости.

3. Бывают уравновешивающие канаты, для снятия части массы подъёмных.

Канаты несут статическую нагрузку, динамическую, подвергаются трению.

Канат состоит из стальных проволок, они образуют пряди, которые свиваются в канат вокруг сердечника (пенькового, пропитанного от коррозии специальной смазкой).

Конструкция канатов:

Количество прядей х количество проволок х сердечник

Пример:

6 х 19 ·1

6 х 37 ·1

Виды свивки канатов:

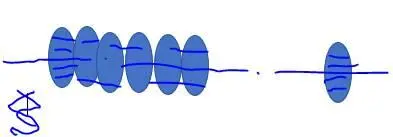

1. Крестовая свивка – проволоки свиты в одном направлении, а пряди, в противоположном направлении.

Рис. 8

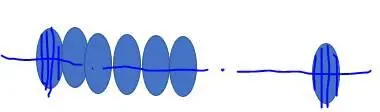

3. Односторонняя свивка – проволоки и пряди в одном направлении.

Рис. 9

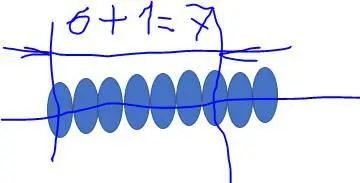

Понятие о шаге свивки каната

Шаг свивки – полный оборот прядей вдоль оси каната (сердечника).

Рис. 10

Шестипрядный канат – шаг свивки=6+1=7

Неисправности, нормы браковки канатов

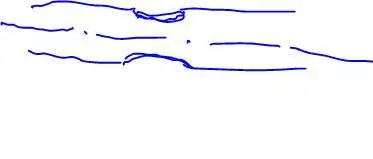

1. Обрыв пряди (как щётка – брак).

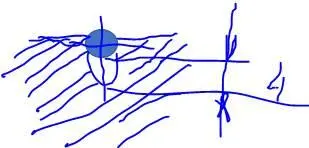

2. Обрыв сердечника (вмятина – брак).

Рис. 11

3. Коррозия.

4. Следы цветопобежалости (радужные пятна – брак, сразу бракуют).

5. Удары, вмятины на поверхности.

6. Износ проволок > 40% первоначального диаметра.

7. Обрывы проволоки на шаге свивки каната

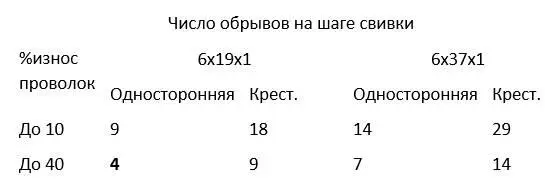

Число обрывов проволок на шаге свивки каната, при котором он должен быть забракован.

При коэффициенте запаса прочности каната=12, Кз.п.= 12, отношение усилия, выдерживаемого канатом к массе нагрузки. Усилие проверяется в лабораторных условиях на разрыв.

Износ каната – каждую проволоку механик измеряет микрометром.

Лифтёр – как увидеть? Открыть дверь шахты. Увидеть из машинного отделения – осмотр лифтёра при выключенном рубильнике.

Состоит: каркас, ограждение.

Имеет: перекрытие, пол.

Двери: раздвижные, распашные.

Каркас из профильной стали.

Кабина – внутри устанавливается аппарат управления с кнопками приказа, переговорное устройство, освещение (лампа в плафоне), устройство сигнализации, вентиляционные решётки или отверстия.

В кабине могут находиться правила пользования лифтом (заводские табл.).

Снаружи, на верхней балке каркаса кабины, находится подвеска.

На верхней балке каркаса кабины устанавливают подвеску:
