Амара Кей - Обучение лифтёрскому делу или профессия лифтёра

1. Балансирную (рычажную), (пружины на кабине).

2. Полиспасную (грузовые лифты с большой грузоподъёмностью), (колёса на кабине), необходимо дополнительное блочное помещение.

Подвеска нужна для надёжного крепления канатов и равномерного натяжения.

Башмаки предназначены для перемещения кабины по направляющим.

2 башмака находятся на верхней балке каркаса кабины.

2 других – на нижней балке.

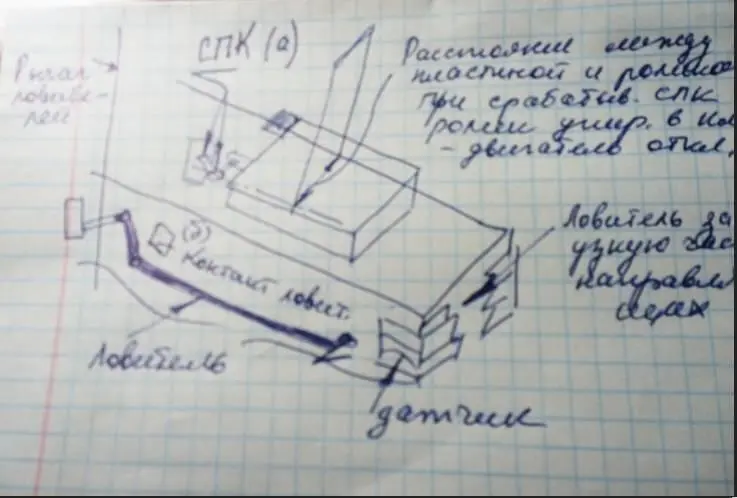

а) Контакт СПК – служит для отключения электродвигателя при ослаблении или обрыве одного из подъёмных канатов.

Ловители – для остановки и удержания кабины направляющими при превышении скорости движения кабины, на (15–40) %.

б) Контакт ловителей – для отключения электродвигателя при срабатывании ловителей.

Верхняя балка в сборе:

Рис. 12

Лифтёр осматривает – нет ли посторонних предметов в башмаках.

I. В передней части крыши кабины лифтов с автоматическим открыванием дверей устанавливается электропривод и механизм открывания и закрывания дверных створок. Водило, упор, 2 каретки, направляющая линейка, ролики, возвратная пружина. К кареткам крепятся отводки, которые открывают и закрывают замки и створки дверей шахты (ролики механизма шахты входят в отводки).

Над каретками устанавливается ДК для контроля закрывания дверных створок.

На двери устанавливается автоматический замок. Конструкция замка – водило + упор для запирания.

На кабине устанавливается реверсивный механизм, над дверными створками – реверс.

Если есть препятствие закрыванию, двери должны открыться (срабатывает упор). Схема реверса: кнопка – рычаг – упор – толкатель – реверс. Для проверки применяется специальный шаблон.

Рис. 13

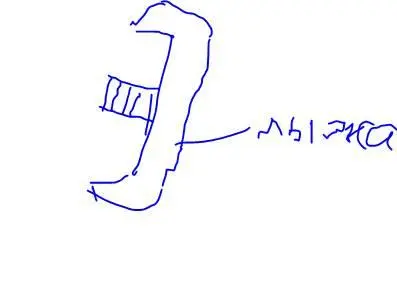

II. В передней части крыши кабины лифтов с ручным открыванием дверей, устанавливается электромагнитная отводка ЭМО.

Эмо похожа внешне на лыжу

Рис. 14

Назначение: для открывания автоматических замков дверей шахты лифта (стоят в больничных, грузовых, старых лифтах).

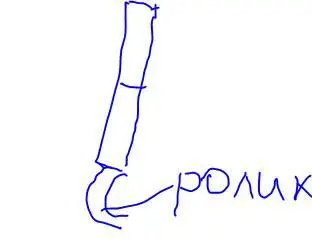

В пассажирских лифтах ролик находится внизу:

Рис. 15

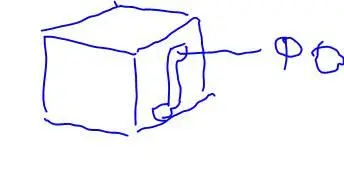

Сбоку, на кабине, устанавливается фигурная отводка, которая воздействует на этажные переключатели. Устанавливают, обычно, на кабинах тихоходных лифтов, со скоростью V<0,75 м/сек.

Грузовой лифт – фигурная отводка:

Рис. 16

Захватывает, как рука, ролик этажного переключателя и размыкает цепь = остановка кабины или переключение на меньшую скорость.

Датчики и шунты.

На направляющих верхней балки кабины, устанавливают датчик или шунт.

Датчики на кабине, остановка. Шунты на направляющих, отключают кабину. Бывает наоборот.

В скоростных лифтах датчики находятся на направляющих, шунты на кабине.

Состоит из каркаса с набором грузов, чугунных или железобетонных, 4-х башмаков подвески пружинной или полиспастной (в случае грузовых или лифтов большой грузоподъёмности).

Подвеска пружинная, если на кабине она рычажная (балансирная).

Если подвеска полиспастная, будут колёса.

Если шахта расположена над проходами или помещением, где могут находиться люди, то на противовесе устанавливаются ловители.

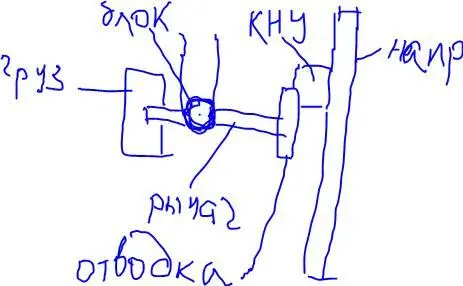

Предназначено для натяжения каната ограничителя скорости.

Состоит из рычага и блока. На одном конце рычага находится груз, а, на противоположном конце – отводка, которая действует на КНУ. Другой конец каната блока – к ловителям.

КНУ всё время замкнут в действии. При ослаблении канатов груз стремится вниз. Отводка отходит. Контакт размыкается. Двигатель отключается.

Рис. 17

Направляющие

Предназначены для перемещения кабины и противовеса. Представляют собой прямые элементы, которые, подобно рельсам проложены по всей высоте шахты. Состоят из отрезков стали, 4–5 м длины, которые соединяются встык накладками и болтами.

Направляющие крепятся к элементам шахты.

Требования.

Не допускается смещение направляющих на стыках. Они должны быть строго в параллельном направлении. Прочные, должны выдерживать посадку кабины с грузом на ловители. Материал таврового сечения, уголок.

1. Электродвигатель, (двери кабины, МП, лебёдка).

2. Электротормоз (лебёдка).

3. ЭМО – электромагнитная отводка (шахта, передняя часть крыши кабины, для двери с ручным открыванием).

4. Этажные переключатели (шахта, направляющие шахты, на этажах).

5. Датчики и шунты (шахта, кабина – направляющие шахты, и наоборот).

6. Главный рубильник (МП).

7. Панель управления (МП).

8. Трансформаторы (МП).

9. Аппараты – посты управления лифтом (шахта, кабина).

10. Электрические цепи лифта (шахта сверху до низа цепь управления сигнализацией, МП, кабина).

11. Освещение (тусклый свет в шахте, кабина, приямок, МП).

Электрический ток – упорядоченное, направленное движение электрических зарядов в проводнике.

Вид тока: переменный, постоянный.

Переменный ток – меняет величину и направление в течение времени.

Частота переменного тока – 50Гц.

Постоянный ток – не меняет величину и направление в течение времени.

Материалы: проводники, полупроводники, диэлектрики (изоляторы).

Проводники: металлы, почва, графит и др.

Полупроводники: селен, германий и др.

Диэлектрики – это стекло, фарфор, сухое дерево, специальные сорта резины, пластмасса и др.

Свойства или действия электрического тока:

1. Тепловое свойство – при прохождении электрического тока через проводник, он нагревается. В лифтах используется это свойство.

(в электродвигателях оно отрицательно, в предохранителях, автоматических выключателях – положительно, цепь размыкается).

2. Магнитное. При протекании тока по проводнику, вокруг него образуется магнитное поле. Это действие проявляется в ЭМО (электромагнитной отводке), электродвигателе, реле и др.

3. Электромагнитная индукция. В проводнике, помещённом в переменное магнитное поле, возникает электрический ток. Это индукционный ток.
