В. Сёмушкин.Макет был одобрен и принят к разработке в качестве образца автомобиля для испытаний.

Естественно, были и замечания. На исправление было выделено несколько дней. К примеру, надо мной немного посмеялись, что я «присобачил» сзади буксирный крюк от ГАЗ-67. Конечно, это не я так придумал, но макет автомобиля представлял-то я.

Самым горячим и шумным был Котляров — ведущий испытатель темы. Никак он не мог согласиться с тем, что я засунул запаску под капот.

— Приложу максимум усилий, чтобы её там не было — горячился он. — Только через мой труп!

— Ну куда её пристроить — на задок, что ли? А сопрут, проткнут, а грязь, а вес? [54] Всё это не помешало тому же Сёмушкину расположить впоследствии запасное колесо на новой «Ниве» ВАЗ-2123 именно на двери задка. Что ж, каждая медаль имеет две стороны.

— А под капотом она сгорит!

Но П.М. снабдил меня увесистыми аргументами: под капотом у «Жигулей» температура максимум 85 градусов, а при движении по асфальту летом шины нагреваются порой до 130 градусов.

— Не сгорит под капотом!

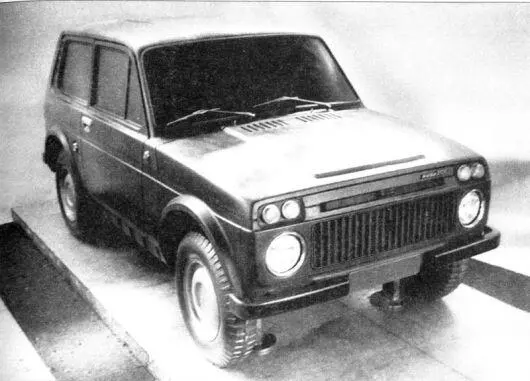

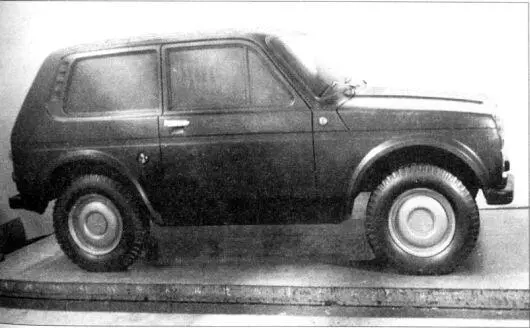

1972 год. Полномасштабный пластилиновый макет «Нивы»

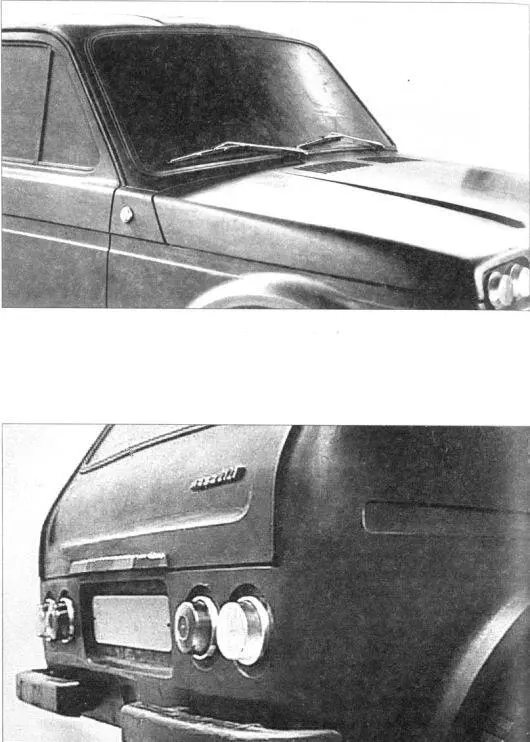

Фрагменты макета

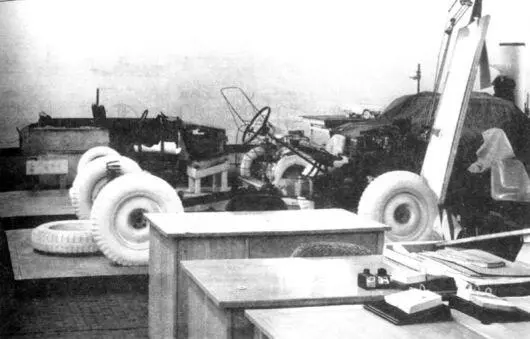

Объёмный макет агрегатов будущего джипа на начальном этапе (запасное колесо пока «не пристроено»)

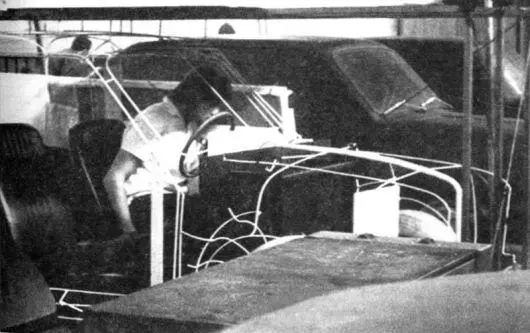

Объёмный макет агрегатов, совмещённый с посадочным макетом. Внешние габариты обозначены проволочным каркасом, запасное колесо — под капотом

Макетирование посадки двухмерными шаблон-макетами (дизайнер В. Сёмушкин)

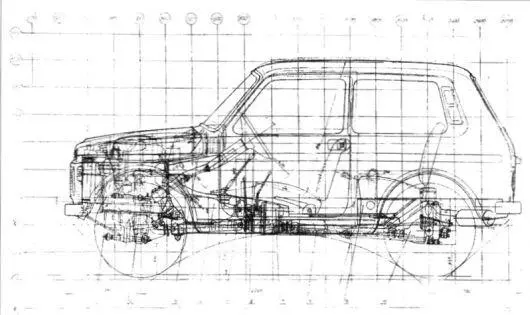

Общая компоновка образца второй серии 2Э2121

Таким образом, после утверждения на техническом совете макет внешних форм будущего джипа получил путёвку в жизнь. Он был тщательно обмерен и всё это было передано конструкторам-кузовщикам — теперь для них эти «обводы» стали законом.

Вряд ли имеет смысл подробно излагать процесс проектирования кузова. Скажем только, что это вещь достаточно трудоёмкая, требующая не только чрезвычайно высокой квалификации, но и специфического объёмного мышления. Грубо говоря, в заданные формы «вписываются» силовые элементы будущего кузова, чтобы в итоге получить оптимально нагруженную пространственную конструкцию (читатель помнит, что речь идёт о несущем, то есть безрамном кузове).

По полученным чертежам изготавливается нужная оснастка (например, из эпоксидных наполнителей), на которой опытнейшие жестянщики вручную выколачивают детали кузова.

Наконец, всё это сваривается в одно целое на специально изготовленном для этого стапеле-кондукторе.

Поскольку речь шла уже о второй серии образцов (2Э2121), то и их количество решено было увеличить — собирались уже не две, а четыре машины.

П. Прусов.Сборочных чертежей тогда не делали, поэтому ведущий конструктор, отдав документацию по узлам в цех, перемещался на работу туда. Вся сборка шла по его указаниям.

Кроме нового закрытого кузова, имелось и ещё кое-что.

Главное: впервые на джипах этого класса появился постоянный полный привод с межосевым дифференциалом (по причинам, изложенным выше).

Решение было простым и остроумным: разделить крутящий момент поровну на оба моста, применив симметричный межосевой дифференциал. Тем самым нагрузка на каждый мост снижалась вдвое и не превышала допустимую.

Такая схема была придумана не на ВАЗе — она уже применялась, к примеру, на Range Rover. Но на джипах малого класса она была задействована впервые.

У этого варианта, как и у всего на свете, есть свои плюсы и минусы. К несомненным достоинствам надо отнести постоянную готовность к преодолению препятствий. В тяжёлых условиях не надо включать передок (с этим можно и опоздать) или, скажем, вылезать из машины, чтобы заблокировать муфты передних колёс (представьте себе эту операцию, к примеру, в глубокой грязи!).

Вдобавок дифференциальный полный привод позволяет во всех условиях заметно улучшить управляемость и устойчивость машины, особенно такой короткобазной, как эта.

Недостатки подобной схемы меньше бросаются в глаза, но они всё же есть. Все валы и шестерни поневоле вращаются даже тогда, когда в этом нет необходимости (скажем, на сухом шоссе). Из-за этого возрастает общий уровень шума, а иногда и расход топлива. [55] Жизнь показала, что плюсы всё же перевесили — и последнее время всё больше джипов «оснащается постоянным полным приводом.

Была и ещё одна принципиальная новинка. Раздаточная коробка (РК) была отсоединена от коробки передач (КП) — напомним, что на мирных «крокодилах» эти агрегаты составляли единое целое. Это опять-таки диктовалось унификацией, поскольку верх взяло стремление сохранить автоматические линии по изготовлению деталей КП. Сторонникам этого варианта удалось, увы, склонить руководство завода на свою сторону. «Сверху» было сказано лаконично и беспрекословно: «Коробку не трогать!» [56] А ведь изменении были не такими уж и значительными — по сути, менялись лишь вторичный вал и задняя крышка.

Н. Савиновский.Чтобы сохранить коробку передач, было принято решение компоновать раздаточную коробку как отдельный агрегат.

Эту конструкцию разработал В. Н. Купцов и именно она была запущена в производство.

То, что решение это имело недостатки, выявилось довольно быстро, как только был пущен конвейер в 62-м корпусе. По уровню вибрации (да и шума) завод надолго заработал себе головную боль. В западной прессе потом язвили, что «Ниву» разработали глуховатые конструкторы.

В. Котляров.Может, это и сэкономило производственникам какие-то средства, но возникшие проблемы с лихвой всё перевесили. Появился промежуточный карданный вал (соединяющий КП и РК) — один из основных источников вибрации на «Ниве». Он по-настоящему не укрощён и поныне, несмотря на все принятые меры. Копеечная экономия обернулась в итоге стратегическим просчётом. Этот «гордиев узел» рано или поздно всё равно развязывать придётся (жизнь заставит), но упущенного времени не вернёшь!
