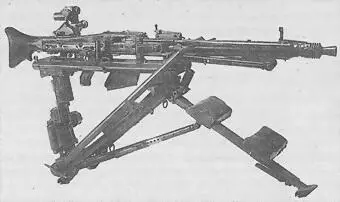

7,92-мм единый пулемет MG.42 с оптическим прицелом, на треножном станке (ноги станка сложены для уменьшения высоты)

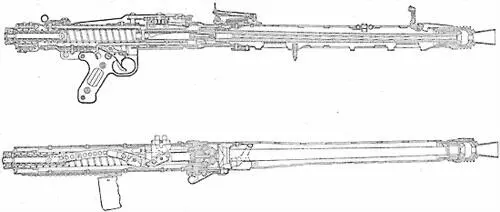

Разрез пулемета MG.42

Запирание канала ствола производится с помощью двух роликов. Боевая личинка затвора с обеих сторон имела фигурные вырезы, в каждом помещался запирающий ролик. При движении затвора вперед клин втулки ударника, связанной со стеблем, подпираемым возвратно-боевой пружиной, выталкивала ролики по вырезам в стороны и назад. Когда боевая личинка упиралась в казенник ствола, давление на ролики со стороны клина усиливалось. Ролики заходили в пазы казенника и занимали в вырезах боевой личинки крайнее выдвинутое положение, подпирая личинку сзади. Так происходило сцепление ствола и затвора. До запирания ролики мешали ударнику выйти из втулки, как только ролики расходились, боек ударника проходил между ними и накалывал капсюль патрона. Так предотвращался выстрел при не полностью запертом затворе. Роликовый узел запирания обеспечивал плавную работу, без задержек и значительного трения, а также достаточную площадь опорной поверхности и малую длину узла запирания.

После выстрела ствол с затвором двигались назад. Для придания стволу дополнительной энергии движения служил усилитель отдачи в надульнике, игравшем роли направляющей втулки, усилителя отдачи и пламегасителя.

Регулятор надульника позволял менять скорость отката подвижной системы и тем самым менять темп стрельбы или приспосабливать автоматику к работе в затрудненных условиях. В начале отката ролики держали боевую личинку в сцеплении с казенником ствола. Затем на ролики действовали фигурные планки обоймы короба, и они вдавливались внутрь по пазам казенника и вырезам боевой личинки. При этом происходил некоторый предварительный сдвиг гильзы в патроннике, а ролики давили на клин втулки ударника, и она отходила назад вместе со стеблем затвора. Ускорение отката затвора после расцепления со стволом было реализовано достаточно просто. Ролики одновременно двигались в пазах казенника и вырезах боевой личинки, но поскольку длина пазов казенника больше длины вырезов личинки, последняя ускорялась относительно ствола. Ствол после отпирания проходил еще некоторое расстояние, после чего возвратная пружина ствола посылала его в переднее положение. Стреляная гильза зажималась подпружиненным выбрасывателем, смонтированным снизу личинки затвора. Отражатель представлял собой смонтированный в боевой личинке затвора стержень, подпираемый толкателем. При движении затвора назад стебель затвора упирался в буфер затыльника, толкатель продвигал отражатель, тот выдвигался на уровень казенного среза ствола, поворачивал гильзу и удалял ее вниз. Буфер затыльника смягчал удар затвора в задней части, а также придавал ему начальный импульс движения вперед. Сильная возвратно-боевая пружина подавала затвор в переднее положение с большой скоростью. Хотя работа автоматики считалась сравнительно плавной, удар затвора в переднем положении был все же сильным.

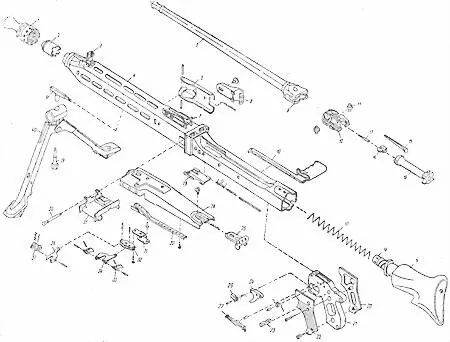

Детали и сборки пулемета MG.42: 1 — дульное устройство, 2 — дульная втулка, 3 — мушка, 4 — короб пулемета, 5 — ствол, 6 и 9 — опорное кольцо и казенник ствола, 7 — прицел, 8 и 25 — защелки, 10 — рукоятка перезаряжания, 11 — боевой упор, 12 — затвор, 13 — ударник, 14 — клин, 15 — толкатель отражателя, 16 — затворная рама, 17 — возвратно-боевая пружина, 16 — буфер, 19 — приклад с затыльником, 20 и 22 — щечки рукоятки, 21 — пистолетная рукоятка, 23 — предохранитель, 24 — спусковой крючок, 26 — предохранитель шептала, 27 — шептало, 28 — крышка короба, 29 — лоток, 30 — большой рычаг привода подачи, 31 — передаточный рычаг, 32 — рычаг ползунов, 33 — подающие пальцы, 34 и 36 — большой и малый ползуны, 35 — приемник, 37 — внутренний подающий палец, 38 — ось, 39 — винт, 40 — сошка, 41 — кронштейн сошки

Питание — из металлической ленты с незамкнутым звеном, уже использовавшейся в MG.34 и имевшей удачную конструкцию. Подача патрона из звена ленты — прямая, благо конфигурация патрона 7,92×57 «маузер» это вполне допускала. Стальные звенья ленты скреплялись проволочными спиралями в куски (отрезки) по 50 патронов. Лента на 50 патронов укладывалась в конической коробке, крепившейся на короб слева, и использовалась в варианте ручного пулемета, на 250 — в отдельную стальную или алюминиевую патронную коробку. Подачу ленты слева направо обеспечивал ролик в задней части стебля затвора, движущийся в криволинейном пазе рычага подачи. Этот сравнительно длинный рычаг монтировался под крышкой короба (она же крышка приемника) и мог вращаться вокруг своей задней части. Ползун приемника имел два комплекта шарнирно укрепленных пальцев, установленных с каждой стороны центрального шарнира ползуна. При движении затвора назад передок рычага подачи, поворачиваясь вправо, своим собственным роликом приводил в действие промежуточный рычаг, прикрепленный к ползуну приемника. Внутренние пальцы ползуна перемещались вправо, продвигая ленту, а наружные совершали холостой ход влево. Очередной патрон ставился напротив продольного окна приемника и прижимался к окну лотком под крышкой приемника, в патронник ствола патрон поддавался гребнем боевой личинки двигавшегося вперед затвора. Ролик затвора, двигаясь по рычагу подачи, поворачивал его в другую сторону, передок рычага перемещался влево, соответственно внутренние пальцы шли влево, совершая холостой ход, а внешние — вправо, перемещая патрон с лентой. Такое разделение нагрузки делало подачу ленты более равномерной, исключало ее рывки, уменьшало силы, действующие на ленту и механизм подачи, и обеспечивало правильную подачу патронов даже при высоком темпе стрельбы. Окно для выброса стреляных гильз закрывалось защитной крышкой, откидывающейся при взведении оружия.

Для заряжания пулемета нужно было: открыть крышку, нажав защелку в задней ее части; уложить ленту на лоток приемника открытой стороной звеньев вниз, чтобы лента находилась поверх патронов, а первый патрон в ленте был левее упора приемника примерно на ширину патрона; сдвинуть рычаг подачи в левое положение, закрыть крышку; взвести затвор за рукоятку заряжания и вернуть рукоятку заряжания вперед. Пулемет готов к стрельбе.
