Все детали и механизмы пулемета монтировались в остове, который составляли шарнирно соединенный друг с другом цилиндрический кожух (с надульником) и короб (с прикладом). Автоматика с откатным двигателем работала по схеме отдачи ствола с коротким ходом. Ствол был выполнен на конус и помещался и двигался внутри кожуха с вентиляционными отверстиями. Замена развитой ствольной коробки небольшим казенником ствола позволила упростить его замену. Живучесть ствола составляла 5000–6000 выстрелов. Короб представлял собой достаточно сложную неразъемную сборку и соединялся с кожухом ствола продольной чекой на правой стороне и защелкой на левой.

Запирание канала ствола производилось поворотом боевой личинки затвора, на которой выполнялись боевые выступы в виде сегментов винтовой резьбы (по аналогии с артиллерийским поршневым затвором). Боевые выступы сцеплялись с особой муфтой, жестко надетой на казенную часть ствола. Вращение личинки осуществляли ролики, надетые по два на две цапфы головки боевой личинки и скользившие в фигурных пазах на внутренней стороне короба. Малая масса затвора давала высокую скорость его движения после отпирания, сокращение времени цикла автоматики и повышение темпа стрельбы. Повышению темпа стрельбы и надежности работы автоматики служил и надульник — усилитель отдачи, привинченный к передней втулке кожуха и включавший также конический пламегаситель. В надульнике монтировался конический регулятор, позволявший изменять давление пороховых газов на дульный срез ствола и скорость отхода ствола назад. В то же время совместная масса ствола и затвора была достаточно велика, чтобы удары подвижной системы не сбивали заметно наводку и не были бы слишком чувствительны для пулеметчика. Тому же служил буфер с цилиндрической пружиной, смонтированный в затыльнике.

Ударный механизм — ударникового типа, с отдельной боевой пружиной. Выстрел производился с заднего шептала. Ударно-спусковой механизм сравнительно сложного устройства с большим количеством деталей собирался в спусковой коробке, крепившейся снизу к коробу двумя шплинтами, и допускал ведение автоматического или одиночного огня, причем выбор вида огня определялся нажатием на спусковой крючок, имевший две выемки и качающийся переводчик. При нажатии на верхнюю часть крючка спуск незначительно продвигался назад вместе с разобщителем, который поворачивал спусковой рычаг, опуская шептало и спуская затвор с боевого взвода. Затвор, возвращаясь вперед, находил на разобщитель, разобщал спуск и спусковой рычаг, шептало поднимаясь и захватывало затвор (одиночный огонь). Нажимая на нижнюю часть крючка, стрелок сначала поворачивал смонтированный на крючке переводчик, и спуск мог продвинуться дальше. В этом положении разобщитель не мог разъединяться со спусковой тягой, шептало оказывалось утопленным, и стрельба продолжалась, пока хватало патронов и не был отпущен спусковой крючок. Флажковый неавтоматический предохранитель монтировался с левой стороны над спусковой скобой, служил также стопором рукоятки заряжания. Верхнее положение флажка — F («огонь»), нижнее — S («предохранитель», заблокирован спусковой рычаг с шепталом). Рукоятка заряжания располагалась в правом пазу короба и при стрельбе оставалась неподвижной.

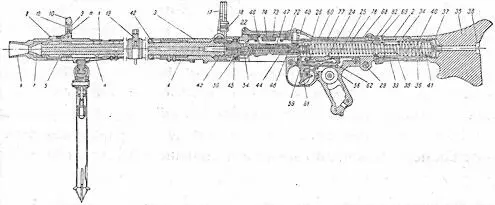

Разрез пулемета MG.34: 1 — кожух ствола, 2 — короб пулемета, 3 — задняя обойма кожуха, 4 — пружина сошки, 5 — направляющая втулка надульника, 6 — пламегаситель, 7 — регулятор, 8 — защелка надульника, 9 — основание мушки, 10 — мушка, 11 и 12 — стопор основания мушки и пружина стопора, 13 — основание кольцевого визира, 17 — стойка прицела, 18 — движок, 22 — стопорная ось крышки с пружиной и штифтом, 24 — спусковой рычаг с осью и пружиной, 25 — передаточный рычаг, 26 — предохранитель, 29 — цапфа, 33 — защелка затыльника, 34 — затыльник, 35 — приклад, 36 — защелка приклада, 37 — стакан приклада, 38 — соединительный винт, 39 — втулка буфера, 40 — буферная пружина, 41 — упор буферной пружины, 42 — ствол, 43 — муфта ствола, 44 — остов затвора, 45 — боевая личинка, 46 — ударник, 47 и 48 — боевая пружина и ее упор, 49 — гайка ударника, 50 — ролики со стопорящими пружинами, 54 — автоспуск, 56 — основание пистолетной рукоятки, 59 — спуск, 60 — разобщитель, 61 — переводчик, 62 — спусковая тяга, 68 и 69 — основание и защелка крышки, 72 — приемник, 73 — ползун, 74 — подающий палец, 77 — двуплечий рычаг, 78 — рычаг подачи для левой подачи, 82 — затворная пружина

Освобожденный после нажатия на спусковой крючок затвор под действием возвратной пружины шел вперед, подхватывал патрон и досылал его в патронник. При встрече внутренних роликов боевой личинки с криволинейной поверхностью муфты ствола личинка начинала поворачиваться, производя запирание, причем поворот усиливался действием возвратной пружины через винтообразные выступы остова затвора и боевой личинки. Смонтированный в боевой личинке автоспуск обеспечивал производство выстрела только после полного запирания канала ствола — в конце поворота личинки при запирании скос остова затвора поднимал задний конец автоспуска, и тот отпускал ударник. Под действием отдачи затвор и ствол отходили назад. Наружные ролики личинки скользили по профильным поверхностям вкладышей короба, поворачивая личинку. При повороте личинки производилось отпирание, взводился ударник и извлекалась гильза из патронника. Внутренние ролики, скользя по криволинейной поверхности муфты ствола, играли роль ускорителя затвора после отпирания. Такая схема обеспечивала достаточно плавную и надежную работу узла запирания. Ствол останавливался упором и возвращался вперед собственной пружиной, смонтированной в коробе. Затвор продолжал откат, отражатель ударялся о выступ вкладыша и выталкивал гильзу вниз через окно короба. Для защиты от засорения это окно прикрывал щиток, откидывавшийся при нажатии на спусковой крючок.

Пулеметы ранних серий имели регулируемый темп стрельбы от 600 до 1000 выстр./мин. Переключатель темпа монтировался в пистолетной рукоятке. Но вскоре от регулировки отказались, темп стрельбы был фиксированным в 800–900 выстр./ мин (в зависимости от серии и назначения), механизм регулировки и переключатель из конструкции исключили. Боевая скорострельность в варианте ручного пулемета составляла до 100–120 выстр./мин при стрельбе короткими очередями по 3–5 выстрелов, в станковом — 300–350 выстр./мин при стрельбе длинными очередями.
