Порядок разряжения BAR

Нажать кнопку защелки магазина в передней части спусковой скобы и отсоединить магазин. Отвести назад рукоятку заряжания с левой стороны ствольной коробки, чтобы извлечь патрон, который может находиться в патроннике. Осмотреть патронник через окно ствольной коробки. Вернуть рукоятку заряжания в переднее положение, нажать спусковой крючок.

Порядок неполной разборки BAR

Разрядить пулемет.

Повернуть вниз флажок замыкателя, извлечь замыкатель и отделить спусковую коробку с пистолетной рукояткой.

Отвести немного назад рукоятку заряжания до совмещения оси серьги с отверстием на ствольной коробке, вытолкнуть ось и отделить рукоятку заряжания.

Извлечь вкладыш затворной рамы и стержень возвратно-боевой пружины.

Опустить вниз флажок замыкателя трубки, извлечь его и отделить направляющую трубку с сошками.

Извлечь вперед затворную раму.

Отвести влево защелку затвора и извлечь затвор из ствольной коробки.

Сборку производить в обратном порядке.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПУЛЕМЕТОВ СИСТЕМЫ BAR

В 1891 г. Дж. М. Браунинг с одним из своих братьев предложил фирме «Кольт» свою систему пулемета. В 1895 г. «Кольт» выпустила первый серийный пулемет, известный как «Кольт» М1895. Военное ведомство США закупило эти пулеметы в очень небольшом количестве. В 1893 г. их начал закупать ВМФ США для использования в десантных операциях, в 1898 г. в ходе испано-американской войны на Кубе несколько пулеметов «Кольт» прошли «крещение огнем» именно в армии — в полку, которым командовал Т. Рузвельт. Пулеметы «Кольт» («Кольт-Браунинг») продавались также в Великобританию, Испанию, Италию, ряд стран Латинской Америки. Незадолго до Первой мировой войны появилась модификация М1895/1914.

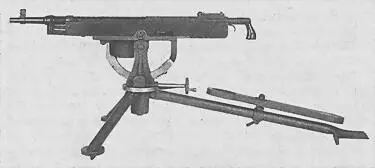

Станковый пулемет M1895/1914 «Кольт» на «низкой треноге». США

Автоматика имела газовый двигатель оригинального устройства. Пороховые газы, отводимые через открытое отверстие снизу части ствола, отбрасывали поршень, укрепленный на конце длинного плеча качающегося рычага — шатуна. Шатун поворачивался и приводил в движение второй рычаг (мотыль), связанный через скользящую планку с затвором. Запирание канала ствола производилось перекосом затвора в вертикальной плоскости. Планка, отходя назад, воздействовала своей поперечной осью на фигурный вырез в нижнем приливе затвора, задняя часть затвора опускалась и выходила из зацепления с опорной поверхностью ствольной коробки. Продолжая движение, планка отводила затвор назад. При этом сжимались две возвратные пружины. Под действием возвратных пружин шатун поворачивался вперед, и вся подвижная система возвращалась в исходное положение, затвор досылы очередной патрон в патронник, и, если спусковой крючок оставался нажатым, происходил следующий выстрел. За характерное движение рычага с поршнем, а также за пыль, поднимаемую отводимыми вниз пороховыми газами, пулемет получил прозвище «картофелекопалка».

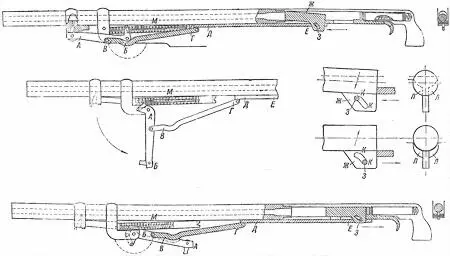

Схема работы автоматики и узла запирания пулемета «Кольт» М1895: АБ — шатун, ВГ — мотыль, ДЕ — направляющая планка, Ж — затвор, З — болт планки, КК — криволинейный паз, М — возвратные пружины

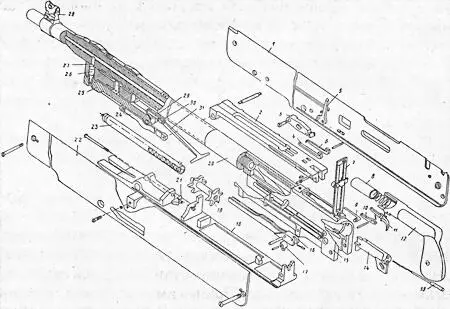

Детали и сборки пулемета «Кольт»: 1 и 22 — правая и левая стенки короба, 2 — затворная рама, 3 — рычаг подачи, 4 и 6 — извлекатель и фиксатор патрона, 5 — подаватель, 7 — прицел, 8 — курок, 9 — фиксатор затыльника, 10 — автоспуск, 11 — спусковой крючок, 12 — затыльник с рукояткой, 13 — ударник, 14 — затвор, 15 — ствольная коробка, 16 — лоток, 17 — копир лотка, 18 — дно короба, 19 — звездочка подачи ленты, 20 — ствол, 21 — собачка звездочки, 23 — трубка с возвратной пружиной, 24 — шатун, 25 — мотыль, 26 — поршень, 27 — газовая камера, 28 — основание мушки, 29 и 30 — большая и малая серьги, 31 — рычаг

В трубчатом затыльнике монтировался ударно-спусковой механизм куркового типа с прямолинейным движением цилиндрического курка и винтовой боевой пружиной. С правой стороны монтировался флажковый предохранитель, блокировавший курок. Рукоятка заряжания представляла собой поперечный штырь на конце шатуна под поршнем. Для ускорения перезаряжания пулеметы оснащались приспособлением BLICK с тросиком и качающимися рычажками — при натяжении тросика рычажки захватывали рукоятку заряжания и оттягивали шатун вниз, при стрельбе оставались неподвижны.

Питание — из холщовой патронной ленты на 100 патронов, подававшейся слева. Механизм питания включал приемник барабанного типа с приводом от скользящей планки, извлекатель и приспособление подачи патрона.

Треножный станок состоял из основания, к которому шарнирно крепились две передние и одна задняя нога, вертлюга, качающейся части и червячного механизма вертикальной наводки. «Тело» пулемета крепилось на площадке качающейся части засовом и регулирующим винтом, на левой стороне площадки находился держатель патронной коробки. На длинной задней ноге станка крепилась поворотная поперечная планка с упорами для локтей («низкая тренога») либо сиденье и сумка с принадлежностью и запчастями («высокая тренога»).

Щит русского изготовления имел размеры 685×445 мм с небольшим уширением влево для прикрытия второго номера расчета.

Пулеметы «русского заказа» имели складной рамочный прицел, насеченный до 2300 м, с диоптрическим целиком — на хомутике прицела имелся диск с пятью диоптрическими отверстиями, подбиравшимися в зависимости от дальности и освещенности. Поправки на деривацию пули вводились автоматически при установке прицела. Прицел имел механизм введения боковых поправок.
