В отличие от того же «Максима» пулемет «Кольт» не числится в ряду удачных и не удостоился ни такого широкого распространения, ни долгой боевой службы. Тем не менее в истории войн он сыграл немаловажную роль.

Порядок разряжания M1895/1914 «Кольт»

Продвинуть вперед кнопку разрядника (с правой стороны коробки), освободив барабан механизма подачи. Вытянуть патронную ленту влево.

Порядок неполной разборки M1895/1914 «Кольт»

Снять ствол, для чего отвести мотыль вниз-назад и, удерживая его в заднем положении, оттянуть отверткой ключа защелку ствола (в основании газовой камеры); тем же ключом, вставив его зуб в прорезь на стволе, вывинтить и снять ствол; опустить плавно мотыль.

Отделить затыльник, для чего повернуть замыкатель затыльника (с правой стороны затыльника) хвостом назад, вынуть его вправо и, взяв за рукоятку управления, покачивая вверх-вниз, вынуть затыльник назад.

Разобрать затыльник, для чего, упирая зубом автоматического спуска в деревянную опору, нажать на спусковой крючок и, плавно, преодолевая сопротивление боевой пружины, разъединить детали.

Вынуть затвор, для чего отвести мотыль в крайнее заднее положение и, удерживая его в этом положении, хвостом замыкателя затыльника вытолкнуть ось затвора через отверстие на левой стенке коробки; отпустить мотыль, вынуть затвор.

Разобрать затвор, для чего вытолкнуть шпильку ударника и вынуть ударник с его пружиной.

Отделить пулемет от станка, для чего: повернуть соединительный болт рукояткой вверх и вынуть его; снять тело пулемета со станка.

Сборку производить в обратном порядке.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ «КОЛЬТ» ОБР. 1914 Г. (М1895/1914 «РУССКОГО 3AKA3A»)

Патрон — 7,62×54R (7,62-мм обр. 1908 г.).

Масса «тела» пулемета — 16,1 кг.

Длина «тела» пулемета — 1050 мм.

Длина ствола — 700 мм.

Число нарезов — 4.

Тип нарезов — правосторонние, прямоугольные.

Длина хода нарезов — 240 мм.

Начальная скорость пули — 850 м/с.

Длина прицельной линии — 855 мм.

Прицельная дальность — 2300 м.

Темп стрельбы — 500 выстр./мин.

Боевая скорострельность — 250 выстр./мин.

Питание — холщовая лента на 250 патронов.

Масса снаряженной ленты — 6,135 кг.

Тип станка — треножный («низкая тренога»).

Масса станка — 23,9 кг.

Масса щита — 12,4 кг.

Угол возвышения — 30°.

Угол склонения — 40°.

Сектор обстрела — 360°.

Наибольшая длина пулемета со станком — 1695 мм.

Высота линии огня — 494 мм.

В 1906 г. военное ведомство Австро-Венгрии приобрело право на производство пулеметов системы германского конструктора Андреаса Вильгельма Шварцлозе на заводе машиностроительного концерна «Остеррайхише Ваффенфабрик Гезелльшафт» в Штайр. Первые пулеметы под 8-мм патрон «манлихер» поступили в армию под обозначением М/05, в 1907 г. появился несколько модернизированный М/07.

Автоматика работала за счет энергии отдачи полусвободного затвора. Замедление отпирания канала ствола осуществлялось сразу двумя способами — сопротивлением пары шарнирно-сочлененных рычагов и перераспределением энергии отдачи между двумя частями затвора. Когда затвор находился в крайнем переднем положении, пара рычагов — шатун, соединенный с остовом затвора, и кривошип, связанный с коробом пулемета, — находилась вблизи мертвой точки. Ударный механизм ударникового типа включал ударник с бойком, скользивший в канале остова затвора, надетую на хвост ударника тарель с гребнем и укрепленную на тарели лодыжку. После выстрела затвор под действием отдачи двигался назад, увлекая за собой шатун. Наличие некоторого плеча между осями цапф шатуна в вертикальной плоскости вызывало его поворот и вращение кривошипа около его оси качания. Раскладывание рычагов замедляло отход затвора от казенника ствола. При этом шатун своим задним коленом давил на гребень тарели, отводя ее и ударник назад относительно остова затвора — это ускорение ударника также отбирало у остова часть кинетической энергии. Вместе с тарелью двигалась лодыжка с шепталом — до зацепления шептала с боевым взводом верхнего гребня затвора, после чего тарель уже не могла придвинуться к остову. В таком виде подвижная система доходила до крайней задней точки, после чего под действием винтовой возвратно-боевой пружины шла вперед. После запирания канала ствола ударник оставался взведенным, а возвратно-боевая пружина поджатой.

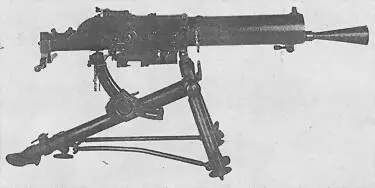

Трофейные австрийские пулеметы «Шварцлозе» широко применялись Русской армией

Спусковой механизм состоял из спускового рычага с широкой клавишей под большой палец и спусковой тяги. В спусковом рычаге монтировался неавтоматический предохранитель, не позволявший рычагу сместиться вперед. Для выстрела нужно было нажать предохранитель вправо и нажать на рычаг. Спусковая тяга поднимала головку лодыжки вверх и поворачивала всю лодыжку. Шептало выходило из зацепления с боевым взводом остова затвора. Ударник шел вперед и разбивал капсюль патрона. Поскольку при нажатом спусковом рычаге спусковая тяга оставалась в заднем положении, при следующем цикле автоматики снова происходил выстрел. Качающаяся рукоятка взведения находилась с правой стороны короба.

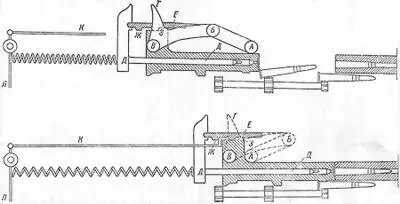

Схема работы автоматики пулемета «Шварцлозе», вверху — подвижная система в крайнем переднем положении, внизу — начало отхода затвора назад после выстрела: АБ — кривошип, БВГ — шатун, ЕЖ — лодыжка, З — затвор, ДД — ударник с тарелью, КК — спусковая тяга, Л — спусковой рычаг

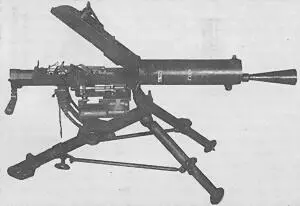

8-мм станковый пулемет М/07/12 «Шварцлозе» в положении для заряжания. Австро-Венгрия

Дабы ослабить сцепление гильзы со стенками патронника и предотвратить ее разрыв, в конструкцию ввели механизм смазки («осадки») — патрон перед досыланием в патронник смазывался маслом. Механизм монтировался в крышке короба и кроме масленки включал насос, приводившийся в действие движущимся затвором.

Питание — из холщовой ленты на 250 патронов. Для облегчения заряжания лента снабжалась кожаным наконечником. Подающий механизм пулемета барабанного типа собирался в специальной коробке снизу короба. Подача ленты — справа налево. Поворот барабана производился при движении затвора назад и вперед.

Кожух ствола емкостью около 3,5 л содержал несложный золотниковый механизм, регулировавший отвод пара, — перемещаясь собственной массой, золотник при больших углах возвышения открывал верхнее пароотводное отверстие, а при углах склонения — нижнее. Прицел — секторный, с треугольной прорезью целика, зубчатым механизмом подъема планки, барабаном с установками от 200 до 2400 м и устройством ввода боковых поправок. Мушка крепилась на кожухе.
