Семен Федосеев - Пулеметы России. Шквальный огонь

В 1912 г. пулемет модернизировали: повысили надежность работы механизмов и технологичность производства, на правую шейку кривошипа надели ролик для снижения трения при вращении, извлекатель затвора сделали съемным, улучшили конструкцию станка. Внешне модификация М/07/12 отличалась верхней гранью крышки короба, служившей продолжением линии кожуха ствола. М/07/12 слегка прибавила в весе — 42 кг со станком против 39,2 кг у М/07.

Станок пулемета — треножный, с жестко приваренной к основанию задней и шарнирно укрепленными передними ногами, соединенными с задней растяжками. Высота линии огня регулировалась выдвижением ног и фиксировалась зажимами. В верхнее гнездо основания вставлялся конический вертлюг, укрепленный на коробе пулемета. Механизм вертикальной наводки включал два зубчатых сектора и шестеренчатый редуктор с маховичком и зажимом, допускал грубую и тонкую наводку. Горизонтальное наведение осуществлялось с помощью вертлюга и ползунки, двигавшейся по горизонтальной дуге с ограничителями рассеивания. Станок выгодно отличался от ряда своих «ровесников» сравнительно небольшими размерами. Мог крепиться щит.

В годы Второй мировой войны старые пулеметы «Шварцлозе» использовали германские вооруженные силы — в основном в частях, охранявших тыл. Неудивительно, что они оказывались среди трофеев советских партизан.

Порядок разряжания «Шварцлозе»

Надавить вниз флажок разрядника (снизу пулемета, позади коробки барабана) и вытянуть патронную ленту вправо. Подать рукоятку взведения назад, чтобы извлечь патрон из патронника. Нажать спусковой рычаг.

Порядок неполной разборки «Шварцлозе»

Повернуть защелку крышки влево и открыть крышку, поднимая ее вверх до упора стопора в выступ на крышке.

Повернуть за флажок стопор затыльника (над спусковым рычагом) вправо, затем за рукоятку управления повернуть затыльник влево вниз на 1/6 оборота и, удерживая возвратно-боевую пружину, отвести его назад.

Вынуть из короба возвратно-боевую пружину с задним упорным кольцом.

Вынуть переднее упорное кольцо пружины, для чего отвести его назад по отверстию короба и повернуть на необходимый угол.

Вынуть ударник с лодыжкой, для чего поднять лодыжку левой рукой за головку, а правой отвести ударник назад до вырезов короба и отделить; вынуть лодыжку из ударника.

Вынуть звенья механизма замедления, для чего отвести затвор рукояткой назад и, поддерживая за рукоятку и за внутреннее отверстие затвора, довести затвор до совпадения его выступов с пазами на коробе, поднять затвор вверх до отвесного положения рукоятки и отвести кривошип вместе с другими звеньями вправо. Отделить все звенья.

Снять спусковую тягу, для чего надавить на ее задний конец и за приподнятый верхний конец отвести тягу вправо вниз.

Снять коробку барабана с крышкой и барабаном, для чего повернуть за флажок защелку крышки барабана (с правой стороны пулемета) до отказа назад и, надавливая на задний конец коробки слева направо, продвинуть ее вправо и вынуть.

Разобрать коробку барабана, для чего: отделить крышку, отведя ее назад и повернув вправо; продвинуть барабан вперед, поднять задний конец и вывести из зацепления переднюю шейку с гнездом коробки, отделить барабан.

Разобрать барабан: снять упор пружины барабана, для чего ключом повернуть его влево и, удерживая пружину, осторожно отвести назад; вынуть пружину барабана; снять втулку с заднего конца втулки барабана.

Отделить ствол (если необходима его замена, осмотр и исправление): отвернуть гайку ствола. Отвернуть сальник, повернуть защелку ствола так, чтобы можно было повернуть ствол; при помощи особого ключа или остова затвора повернуть ствол на 1/6 оборота вправо, вынуть ствол.

Сборку производить в обратном порядке.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ М/07/12 «ШВАРЦЛОЗЕ»

Патрон — 8×50R (8-мм «манлихер»).

Масса «тела» пулемета без воды — 19,9 кг.

Масса пулемета с водой и на станке — 42,0 кг.

Длина пулемета — 1066 мм.

Длина ствола — 526 мм.

Начальная скорость пули — 625 м/с.

Прицельная дальность — 2400 м.

Темп стрельбы — 400 выстр./мин.

Боевая скорострельность — до 250 выстр./мин.

Питание — холщовая лента 250 патронов.

Длина патронной ленты — 6,62 м.

Масса снаряженной ленты — 8,25 кг.

Тип станка — треножный.

Высота линии огня — 250–600 мм.

Угол вертикального наведения — от -35° до +25°.

Угол горизонтального наведения — 35°.

В основе системы лежал пулемет, разработанный совместно германскими (Луис Штанге из фирмы «Рейнметалл») и швейцарскими (компания «Золотурн») конструкторами. Результатом их совместных работ и участия австрийской оружейной компании «Штайр» стал ручной пулемет MG30. Его производство велось в Штайре, а готовые пулеметы закупались через цюрихское акционерное общество «Штайр-Золотурн АГ». Так германский рейхсвер получил пулемет MG30 «Золотурн». Но его магазинное питание не позволяло достичь желаемой боевой скорострельности. «Рейнметалл» также продолжила модернизацию MG30. Доработку пулемета в 1932 г. провел Луис Штанге, использовав элементы и MG30 «Золотурн», опытного пулемета фирмы «Маузер-Верке АГ», разработки «Геншов» и «Зимсон». Пулемет получил ленточный приемник и пружинный буфер затвора, повышавший темп стрельбы. В результате к 1935 г., когда Германия официально объявила об отказе от версальских ограничений и формировании вермахта, среди прочих образцов вооружения был готов и новый пулемет. Но необходимость перестройки производства задержала освоение пулемета, официально оружие принято на вооружение германской армии только 24 января 1939 г. MG.34 стал первым настоящим единым пулеметом — кроме ручного на сошке (с двухбарабанным магазином или лентой на 50 патронов) или станкового (на складном треножном станке и с металлической лентой на 250 патронов) он использовался в качестве зенитного и танкового. К тому же достаточно маневренным — в ручном варианте с 75 патронами он весил 14,3 кг, в станковом 32 кг — и с высокой боевой скорострельностью. Хотя изготовление пулемета требовало множества сложных операций, он был лучше предыдущих моделей приспособлен для производства на нескольких предприятиях.

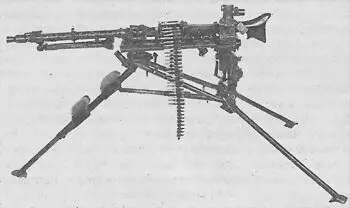

7,92-мм единый пулемет MG.34 на треножном станке Lafette 34, с призматическим оптическим прицелом. Рядом — схема устройства двухбарабанного магазина. Германия

Ручной пулемет «Золотурн» S2-200 (Швейцария) стал прототипом ручного пулемета MG30, применявшегося армией Германии, и 31М, применявшегося армией Венгрии
