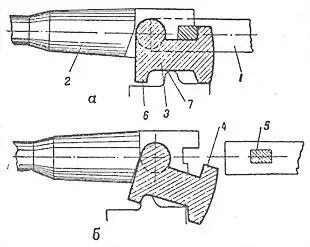

Схема работы узла запирания «ручного ружья-пулемета» (автомата) Федорова: вверху — канал ствола заперт, внизу — после отпирания канала ствола; 1 — затвор, 2 — ствол, 3 — запирающая личинка, 4 — боевой упор запирающей личинки, 5 — боевой выступ затвора, 6 — передний выступ запирающей личинки, 7 — выступ короба

Ударно-спусковой механизм — куркового типа, с винтовой боевой пружиной, допускал ведение одиночного и автоматического огня, включал отдельные флажковый переводчик и предохранитель. При повороте вперед хвоста переводчика, расположенного позади спускового крючка, спусковой крючок (шептало) при нажатом спусковом крючке оставался опущенным, курок вставал на автоспуск. Затвор при приходе в переднее положение отклонял автоспуск, курок бил по ударнику, происходил выстрел. При прижатом к спусковой скобе хвосте переводчика спусковой крючок после нажатия разъединялся со спусковым рычагом, тот перехватывал курок, для следующего выстрела необходимо было отпустить и снова нажать на спусковой крючок. Автоспуск служил также отражателем стреляной гильзы. Флажковый предохранитель при повороте вниз блокировал спуск. Расположение переводчика и предохранителя внутри спусковой скобы позволяло управлять ими без отрыва стреляющей руки от ложи. Выемка в головке курка служила автоматическим предохранителем при неполном запирании, поскольку курок не достигал ударника до прихода ствола и затвора в крайнее переднее положение.

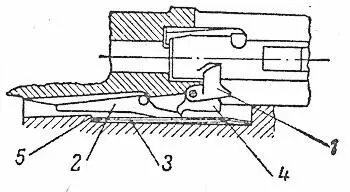

Схема работы ствольной задержки и ускорителя автомата Федорова: 1 — рычажный ускоритель, 2 — ствольная задержка, 3 — пружина ствольной задержки, 4 — нижний выступ ускорителя, 5 — короб автомата

Первые автоматы имели складной рамочный прицел по типу японского карабина «Арисака», впоследствии замененный секторным. Радиус попаданий лучшей половины пуль на дальности 100 м не превышал 134 мм.

Цельная деревянная ложа имела пистолетный выступ шейки. Металлическая передняя часть цевья предотвращала задержки в работе автоматики из-за коробления ложи при нагреве или намокании. Для лучшего охлаждения ствола в цевье и ствольной накладке выполнялись отверстия. Интересно появление передней рукоятки удержания в виде отростка цевья — в сочетании с портативностью она позволяла вести прицельный огонь на ходу, в то время как имевшиеся ружья-пулеметы могли вести прицельный огонь только с сошки. Конструкция включала 64 детали, включая 10 винтов и 11 пружин.

В начале 1920-х годов Федоров, учтя опыт эксплуатации, совершенствует автомат — введена новая муфта боевой пружины, изменены форма выбрасывателя и форма подавателя магазина, уменьшен диаметр ударника, три прорези прицела заменены одной, мушка получила предохранитель. Для предотвращения сдвоенных выстрелов введен разобщитель спускового механизма. Большие проблемы создавала система питания патронами. Как писал сам Федоров в работе «Проблема допуска» (1933 г.): «75 % правильности, безотказности работы автоматического оружия зависят от надлежащего устройства и надлежащей отладки подающих механизмов». Трудно было обеспечить полную взаимозаменяемость магазинов автоматов, к тому же первое время магазины из-за недостатка стали делали из железа. Поэтому автоматы снабжали индивидуально подогнанными магазинами, а для снаряжения магазина из обоймы в конструкцию ввели пазы в коробе и затворную задержку. Спецификацию изменений Артком утвердил 30 марта 1923 г. Выпущенные автоматы для переделки возвращали на завод.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АВТОМАТА ФЕДОРОВА

Патрон — 6,5×50SR (6,5-мм «арисак»).

Масса оружия без магазина — 4,4 кг.

Масса со снаряженным магазином — 5,336 кг.

Длина оружия без штыка — 1045 мм.

Длина ствола — 520 мм.

Начальная скорость пули — 660 м/с.

Дульная энергия пули — 1960 Дж.

Темп стрельбы — 600 выстр./мин.

Виды огня — одиночный/автоматический.

Боевая скорострельность — 25/75 — 100 выстр./мин.

Длина прицельной линии — 379 мм.

Прицельная дальность — 2100 м (3000 шагов).

Емкость магазина — 25 патронов.

Автоматика пулемета работала за счет отвода пороховых газов через поперечное отверстие, просверленное в стенке ствола. Ход газового поршня — длинный. Газовая камера — открытая, с патрубком, имела в верхней части отверстие для отвода пороховых газов, в нижней — отверстие для чистки газовых путей. Количество пороховых газов, отводимых на поршень, регулировалось с помощью патрубкового регулятора с двумя газоотводными отверстиями диаметром 3,0 и 4,0 мм. Выдача первых заказов до принятия пулемета на вооружение и доводка системы в процессе серийного производства привели к тому, что в войсках встречались пулеметы, отличающиеся по исполнению деталей и узлов. Так, например, ДП первых партий — еще «нелегального» изготовления (до утверждения полного комплекта чертежей и лекал) — имели газовый регулятор с тремя (диаметром 2,5, 3,0 и 4,0 мм) или четырьмя (2,5, 3,0, 4,0 и 5,0 мм) отверстиями. Пулеметы «локального» изготовления имели регулятор с отверстиями диаметром 2,5, 3,0 и 4,0 мм или — как указано — два отверстия. Основными «рабочими» считались отверстия диаметром 2,5 или 3,0 мм.

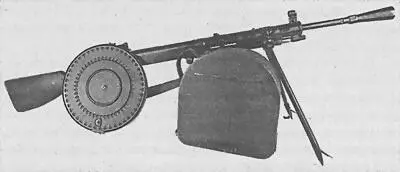

7,62-мм ручной пулемет обр. 1927 г. ДП, дисковый магазин к нему и коробка для переноски магазинов

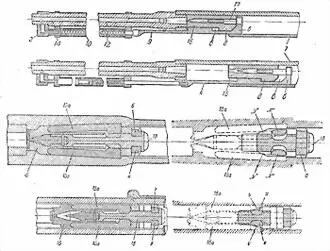

Схема работы автоматики и узла запирания ручного пулемета ДП. Сверху вниз: подвижные части в переднем положении (момент выстрела), подвижные части в крайнем заднем положении, запертое положение затвора, открытое положение затвора; 3 — газовая камера, 9 — затворная рама, 10 — шток, 12 — возвратная пружина, 14 — газовый поршень, 16 — затвор, 16а — боевые упоры, 18 — ударник

Ведущим звеном автоматики служила затворная рама, соединявшая все части подвижной системы. Жестко связанный с затворной рамой шток (стержень) поршня с надетой на него возвратно-боевой пружиной помещался в направляющей трубке под стволом. Сам газовый поршень навинчивался на передний конец штока и служил передним упором возвратно-боевой пружины. В переднем положении газовый поршень своим раструбом надвигался на патрубок регулятора газовой камеры. Затвор пулемета состоял из остова, боевых упоров, ударника с бойком и выбрасывателя с пружиной. Запирание канала ствола производилось с помощью двух боевых упоров, шарнирно укрепленных по бокам остова затвора и разводимых в стороны уширенной задней частью ударника. В задней части затворной рамы имелась стойка с вырезом для ударника и фигурный паз, осуществлявший сведение боевых выступов затвора, справа снизу — рукоятка перезаряжания. Плоская, с малыми поперечными размерами затворная рама, служившая к тому же нижней крышкой ствольной коробки, компактное размещение на раме затворного узла обеспечили существенное уменьшение размеров и массы всего пулемета.
