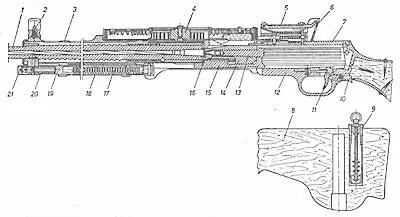

Разрез пулемета ДП: 1 — ствол, 2 — мушка с основанием и предохранителем, 3 — кожух ствола, 4 — магазин, 5 — прицел, 6 — защелка магазина, 7 — ствольная коробка, 8 — приклад, 9 — масленка, 10 — предохранитель, 11 — спусковой крючок, 12 — спусковая рама, 13 — ударник, 14 — затвор, 15 — затворная рама, 16 — выбрасыватель, 17 — возвратно-боевая пружина, 18 — направляющая трубка, 19 — газовый поршень, 20 — газовая камера, 21 — гайка газового регулятора

Ударно-спусковой механизм допускал ведение только автоматического огня. Спусковой механизм монтировался в спусковой раме и включал спусковой крючок с осью и пружиной, спусковой рычаг с шепталом, автоматический предохранитель с осью и пружиной. Предохранитель блокировал спусковой крючок, подпирая его сзади, и выключался при полном охвате шейки приклада ладонью. Спусковая рама вставлялась в вертикальные пазы ствольной коробки и фиксировалась соединительным винтом.

Отъемный дисковый магазин крепился сверху ствольной коробки. Конструкция магазина включала верхний и нижний диски, соединенные винтом оси, и улиткообразную («часового» типа) спиральную пружину с задержкой. Нижний диск служил дном магазина. Патроны размещались в магазине по радиусу вершинкой пули к центру. Усилием пружины, закручиваемой при снаряжении магазина, верхний диск вращался относительно нижнего, при этом два ряда зубьев на внутренней поверхности верхнего диска, удерживая патроны, продвигали их к окну приемника на нижнем диске. С помощью изогнутого лотка, смонтированного на неподвижном нижнем диске, очередной патрон подавался в окно приемника. Магазин такой конструкции был разработан ранее для авиационного пулемета Федорова (Федорова — Дегтярева). Первоначально требования к ручному пулемету предполагали емкость системы питания в 50 патронов, но поскольку дисковый «магазин Федорова» на пятьдесят 6,5-мм патронов уже был готов к производству, решили сохранить его базовые размеры, уменьшив емкость до сорока девяти 7,62-мм патронов. Надо сказать, что конструкция дискового магазина с радиальным размещением патронов во многом решала проблему надежности системы питания при винтовочном патроне с выступающей закраиной гильзы. Вскоре, однако, емкость магазина уменьшили до 47 патронов — силы пружины не хватало для подачи последних патронов. Кольцевые ребра жесткости и радиальные выштамповки дисков магазина должны были уменьшить их погиб при ударах и сотрясениях и уменьшить вероятность «заедания» магазина. Подпружиненная защелка магазина монтировалась в колодке прицела. Окно приемника ствольной коробки на марше прикрывалось щитиком, сдвигаемым вперед перед установкой магазина. Для снаряжения магазина служил специальный прибор ПСМ. С помощью специального приспособления можно было использовать для снаряжения магазина ДП и машинку Ракова.

Как и в большинстве пулеметов, рассчитанных на интенсивную стрельбу очередями и значительный разогрев ствола, выстрел производился с заднего шептала. Перед первым выстрелом затворная рама с затвором находилась в заднем положении и удерживалась за боевой взвод шепталом, а возвратно-боевая пружина была сжата. При нажатии на спусковой крючок спусковой рычаг опускался, затворная рама срывалась с шептала и шла вперед, толкая своей вертикальной стойкой ударник и затвор. Затвор захватывал патрон из приемника, досылал его в патронник и упирался в пенек ствола. При дальнейшем движении затворной рамы ударник своей уширенной частью раздвигал боевые упоры, опорные плоскости которых входили в боевые упоры ствольной коробки — эта схема запирания напоминала опытную шведскую автоматическую винтовку Чельмана, испытывавшуюся в России в 1910 г. (хотя там запирание по «схеме Фриберга — Чельмана» сочеталось с автоматикой на основе отдачи ствола с коротким ходом). После запирания затворная рама и ударник двигались еще вперед, боек ударника достигал капсюля патрона, разбивал его, и происходил выстрел. После прохождения пулей газоотводного отверстия пороховые газы попадали в газовую камеру, ударяли в поршень и отбрасывали его вместе с затворной рамой назад. После прохождения рамой примерно 8 мм ударник освобождал боевые упоры, далее скосы фигурного выема рамы сводили упоры, на пути где-то 12 мм происходило отпирание канала ствола, затворная рама подхватывала затвор и отводила его назад. При этом выбрасыватель извлекал стреляную гильзу за закраину ее дна, гильза ударялась о носик подпружиненного отражателя и выбрасывалась через нижнее окно затворной рамы вниз. Полный ход затворной рамы составлял 149 мм (затвора — 136 мм), после чего она ударялась о спусковую раму и под действием возвратно-боевой пружины шла вперед. Если спусковой крючок оставался нажатым, цикл автоматики повторялся, если крючок был отпущен, затворная рама своим боевым взводом вставала на шептало. При этом пулемет оставался готовым к следующему выстрелу — при одном только автоматическом предохранителе спуска это создавало опасность непроизвольного выстрела при перебегании с заряженным пулеметом. Неслучайно наставления требовали заряжать пулемет только после занятия позиции для стрельбы.

Пулемет имел секторный прицел с высокой колодкой, укрепленной на ствольной коробке, и планкой, насеченной до 1500 м, и мушку с предохранителем, вставлявшуюся в паз на выступе кожуха ствола. Защелка магазина служила также защитными «ушками» для прицела. Перфорированный трубчатый кожух ствола, защищавший ствол от ударов, а стрелка — от ожогов, напоминал кожух ручного пулемета «Мадсен». Деревянный приклад, крепившийся шурупами к спусковой раме, также был выполнен по типу «Мадсен», имел полупистолетный выступ шейки и верхний гребень для лучшей постановки головы пулеметчика. Длина приклада от затылка до спускового крючка — 360 мм, ширина приклада — 42 мм. В прикладе помещалась масленка. В уширенной нижней части приклада ДП рассверливался вертикальный канал для задней выдвижной опоры, однако серийные пулеметы выпускались без такой опоры, и впоследствии канал в прикладе не выполнялся. Сошка крепилась на кожухе ствола откидным хомутиком с винтом-барашком, ноги сошки снабжались сошниками и башмаками.

Стоит отметить, что ряд конструктивных решений в конструкции Дегтярева был выполнен под явным влиянием тщательно изученных в России ручных пулеметов «Гочкис», «Льюис» и «Мадсен» (Ковровский завод имел полные комплекты чертежей и готовые образцы «Мадсен», пулеметы «Льюис» ремонтировались здесь в годы Гражданской войны). Однако в целом это была новая и оригинальная конструкция. Общее число деталей пулемета (без магазина) — 68, из них 10 винтов и 4 винтовые пружины: для сравнения — германский ручной пулемет «Дрейзе» состоял из 96 деталей, американский «Браунинг» BAR модели 1922 г. — 125, чешский ZB-26 — 143. Использование затворной рамы в качестве нижней крышки ствольной коробки и применение принципа многофункциональности к ряду других деталей позволили намного сократить размеры и массу конструкции. К достоинствам ДП относилась и простота его разборки, при этом пулемет разбирался на крупные части, а главные детали отделялись с извлечением затворной рамы. В принадлежность к ДП входили разборный шомпол, две выколотки, ершик, ключ-отвертка, протирка, прибор для прочистки газовых путей, извлекатель для оторванных дулец гильз (разрыв гильз в патроннике долго преследовал пулеметы системы Дегтярева). Запасные стволы — по два на пулемет — поставлялись в специальных ящиках. Для хранения и переноски пулемета имелся брезентовый чехол. Помощник пулеметчика переносил магазины в специальной железной коробке на 3 диска или в брезентовой сумке.
