Сборку производить в обратном порядке.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДП

Патрон — 7,62×54R (7,62-мм обр. 1908 г.).

Масса пулемета без патронов — 7,77 кг (без сошки), 8,5 кг (с сошкой).

Масса ствола — 2,0 кг.

Масса сошки — 0,73 кг.

Длина пулемета — 1272 мм (с пламегасителем), 1147 мм (без пламегасителя).

Длина ствола — 605 мм.

Длина нарезной части ствола — 527 мм.

Число нарезов — 4.

Тип нарезов — правосторонние, прямоугольные.

Длина хода нарезов — 240 мм.

Начальная скорость пули — 840 м/с (легкая пуля обр. 1908 г.).

Прицельная дальность — 1500 м.

Дальность прямого выстрела по грудной фигуре (высотой 50 см) — 375 м, по бегущей фигуре (150 см) — 640 м.

Дальность убойного действия пули — 2500 м.

Предельная дальность полета пули — 3800 м.

Длина прицельной линии (наибольшая) — 616,6 мм.

Цена деления прицела — 50 м.

Темп стрельбы — 600 выстр./мин.

Боевая скорострельность — 100–150 выстр./мин.

Питание — дисковый магазин емкостью 47 патронов.

Масса магазина с патронами — 2,6–2,85 кг.

Высота линии огня — 345–354 мм.

Расчет — 2 человека.

Показатели кучности стрельбы ДП. Сердцевина рассеивания:

— при стрельбе очередями по 4–6 выстрелов на дальности 100 м — 17 см по высоте и ширине, на 200 м — 35 см × 35 см, на 500 м — 85×85 см, на 800 м — 160×125 см, на 1000 м — 210×185 см;

— при стрельбе короткими очередями по 2–3 выстрела — на дальности 500 м — 65×65 см, на 1000 м — 165×140 см.

Авиационный пулемет ДА, поступивший на вооружение ВВС РККА в 1928 г. и предназначенный для использования на подвижных авиационных установках, отличался от базового ДП трехрядным (трехъярусным) дисковым магазином на 65 патронов, пистолетной рукояткой, новыми прицельными приспособлениями. К передней части ствольной коробки ДА привинчивалась планшайба, в нижней части которой прикреплен шкворень с изогнутым вертлюгом для крепления на установке, вместо приклада устанавливались насеченные деревянные задняя рукоятка и пистолетная рукоятка управления. Спереди сверху крепилась втулка с кольцевым прицелом, на резьбу в дульной части ствола крепилась втулка со стойкой для флюгер-мушки. В связи со снятием кожуха и установкой планшайбы изменилось крепление направляющей трубки газового поршня. Магазин сверху имел ременную ручку для удобства и быстроты замены. Для обеспечения стрельбы в ограниченном объеме и предотвращения попадания стреляных гильз в механизмы самолета снизу на ствольной коробке крепился холщовый мешок-гильзоулавливатель с проволочным каркасом и нижней застежкой. Заметим, что для поиска наилучшей конфигурации каркаса, обеспечивающей надежное удаление гильз из ствольной коробки без их заклинивания, была применена ускоренная киносъемка. Изучение работы оружия и полета пуль с помощью ускоренной съемки практиковалось в разных странах уже в начале ХХ века, но в отечественной практике это был один из первых случаев. Масса ДА без магазина — 7,1 кг, длина от дульного среза до края задней рукоятки — 940 мм, масса магазина без патронов — 1,73 кг.

Пулемет ДА, магазин в разрезе

В 1930 г. на вооружение поступила спаренная турельная установка ДА-2. На каждом пулемете установки ДА-2 планшайба в передней части ствольной коробки заменена муфтой переднего крепления. Боковые приливы муфт служили для крепления на установке, нижние — для удержания трубки газового поршня. Заднее крепление пулеметов на установке осуществлялось стяжными болтами, проходившими через отверстия в задних приливах ствольных коробок. Крючок общего спуска монтировался в дополнительной спусковой скобе на пистолетной рукоятке правого пулемета, спусковая тяга крепилась к отверстиям спусковых скоб и состояла из соединительного валика и регулировочного штока. На левом пулемете рукоятку затворной рамы и флажок предохранителя перенесли на левую сторону, а на его стволе крепился кронштейн для флюгер-мушки. Поскольку отдача спаренных пулеметов была весьма чувствительная для стрелка и установки, пулеметы снабдили дульными тормозами активного типа в форме своеобразных парашютиков, специальный диск позади дульного тормоза защищал установку и стрелка от волны газов, образуемой дульным тормозом — впоследствии тормоз такой же схемы будет ставиться на крупнокалиберный ДШК. С турелью пулеметы соединялись через шкворень. Установка снабжалась плечевым упором (до 1932 г. — грудным упором) и подбородником. Масса ДА-2 с флюгер-мушкой и снаряженными магазинами составляла 25 кг, длина — 1140 мм, ширина — 300 мм при расстоянии между осями каналов стволов пулеметов 193±1 мм.

С началом Великой Отечественной войны устаревшие и уже снятые с самолетов пулеметы ДА-2 нашли новое применение и в качестве зенитных для борьбы с низколетящими самолетами. Для этого пулеметы ДА и ДА-2 могли устанавливаться через шкворень на зенитную треногу обр. 1928 г. — такие установки применялись, в частности, в 1941 г. под Ленинградом. Флюгер-мушка заменялась кольцевым передним визиром от зенитного пулеметного прицела. Кроме того, установками ДА-2 вооружали легкие ночные бомбардировщики У-2 (По-2).

Танковый пулемет ДТ («Дегтярева, танковый», именуется также «танковый пулемет обр. 1929 г.») не имел кожуха ствола. Сам ствол отличался дополнительной обточкой ребер. Пулемет имел выдвижной металлический приклад, включавший две тяги и плечевой упор со складной плечевой опорой, пистолетную рукоятку управления, двухрядный дисковый магазин на 63 патрона, гильзоулавливатель. Защелка магазина была изменена по сравнению с ДП. Пистолетная рукоятка и предохранитель были аналогичны ДА. Флажковый предохранитель выполнялся в виде чеки со скошенной осью, флажок располагался справа над спусковой скобой, его переднее положение соответствовало состоянию «предохранитель», заднее — «огонь». Прицел — стоечный диоптрический. Диоптр выполнялся на особом вертикальном движке и с помощью подпружиненных защелок мог устанавливаться в нескольких фиксированных положениях, соответствующих дальностям 400–600 — 800 и 1000 м. Прицел имел регулировочный винт для пристрелки. Мушки сам пулемет не имел — она крепилась в переднем диске шаровой установки. ДТ мог сниматься с установки и использоваться вне машины, для чего к пулемету придавалась отъемная сошка и кронштейн с мушкой — и то и другое крепилось на планшайбу пулемета. Масса пулемета ДТ с магазином — 10,25 кг, длина — 1138 мм, боевая скорострельность — 100 выстр./мин, длина прицельной линии в шаровой установке — 431 мм, на сошке — 428 мм.

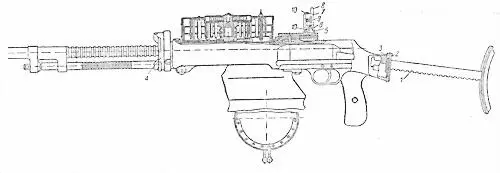

Пулемет ДТ, магазин в разрезе: 1 — приклад, 2 — защелка приклада, 3 — вкладыш, 4 — шайба, 5 — 10 — диоптрический прицел
