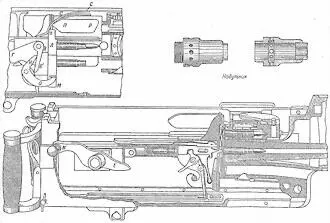

Схема устройства пулемета «Максим» обр. 1910 г.: ВГ — трубка замочных рычагов, ЕЖ — рукоятка перезаряжания (ускоритель), ЛМ — боевая личинка, НО — замочные рычаги, ПР — направляющая планка, СС — пружины для опускания боевой личинки

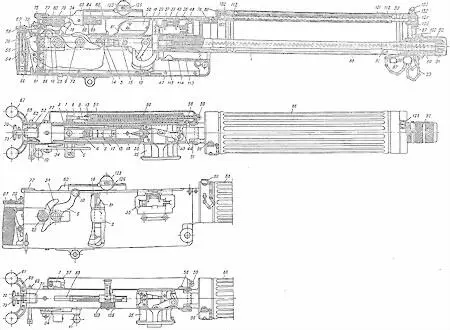

Разрез пулемета «Максим» обр. 1910 г.: 1 — ствол, 2 — станина рам, 3 — ось шатуна, 4 — шатун, 5 — мотыль, 6 — рукоятка перезаряжания (ускоритель), 7 — барабанчик, 8 и 9 — цепочка, 10 — головка рукоятки, 13 — крючок возвратной пружины, 14 — ось мотыля, 15 — трубка замочных рычагов, 18 — замок, 19 — подъемные рычаги, 20 — боевая личинка, 25 — ролик, 34 — задержка, 35 — приемник, 36 — ползун, 37 — пальцы ползуна, 40 — стенка короба, 43 — коленчатый рычаг подающего механизма, 47 — дно короба, 48 — крышка короба, 50 — направляющие планки боевой личинки, 52 — левая стенка короба, 56 — правая задвижка, 57 — коробка возвратной пружины, 58 — выступ для присоединения коробки пружины, 59 — вороток для натяжения пружины, 60 — возвратная пружина, 61 — спусковая тяга, 62 — замыкатель затыльника, 64 — трубка рукояток затыльника, 65 — деревянные рукоятки затыльника, 67 — пробка масленки, 68 — прокладка пробки, 69 — пластинчатая пружина пробки, 70 — спусковой рычаг, 66 — дно рукоятки (масленки), 72 — угольник для скрепления стенок короба, 73 — предохранитель, 75 — пружина предохранителя, 76 — ось крышки, 77 — защелки крышки короба, 78 — пружина защелки, 79 — винт защелки, 80 — гнеток защелки, 81 — пружины для опускания боевой личинки, 82 — пресс, 83 — основание стойки прицела, 84 — пружина стойки, 85 — гнеток стойки, 86 — головка гнетка, 87 — крышки кожуха, 88 — кожух, 89 — дно кожуха, 90 — надульник, 91 — втулка надульника, 92 — колпачок, 93 — цепочка колпачка, 95 — направляющий вкладыш для удобства вставления ствола в кожух, 96 — пробка наливного отверстия, 91 — пробка выливного отверстия, 99 — пароотводная трубка, 100 — пароотводное отверстие, 101 — подвижная трубка, 102 — задний конец трубки пароотводного приспособления, 103 — вкладыш, 104 — головка трубки, 105 — контрвинт, 112 — отверстие трубки, 113 — выводная трубка для гильз, 114 — горбатая пружина, 115 — фиксатор гильз, 123 — маховичок, 126 — тормоз, 128 — мушка, 129 — основание мушки

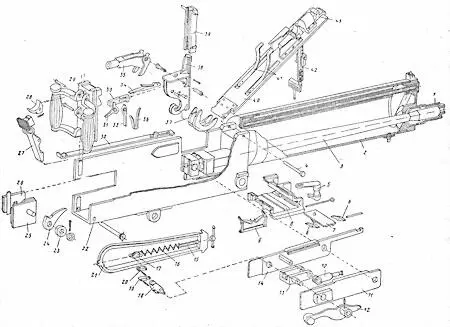

Детали и сборки пулемета «Максим»: 1 — надульник — усилитель отдачи, 2 — кожух радиатора, 3 — ствол, 4 — ось крышки, 5 и 7 — рычаг привода и ползун подачи, 6 и 9 — подающие и фиксирующие пальцы, 8 — корпус приемника, 10 — мотыль, 11 и 14 — короткая и длинная стенки рамы, 12 — рукоятка перезаряжания (ускоритель), 13 — кривошип, 15 — регулировочный винт возвратной пружины, 16 — возвратная пружина, 17 — зацеп пружины, 18 — серьга, 19 и 20 — передающая цепь, 21 — кожух возвратного механизма, 22 — короб пулемета, 23 — ролик рукоятки, 24 — противоотскочная защелка, 25 и 26 — задвижки короба, 27 и 30 — спусковые рычаг и тяга, 28 — предохранитель, 29 — затыльник, 31 — лодыжка, 32 — шептало, 33 — ударник, 34 — автоспуск, 35 — шатун, 36 — боевая пружина, 37 — подъемные рычаги, 38 — затвор (замок), 39 — личинка затвора, 40 — крышка короба, 41 — пружины личинки, 42 — стойка прицела, 43 — защелка крышки

Автоматика действовала по схеме отдачи ствола с коротким ходом. Запирание канала ствола производилось системой из двух шарнирно сочлененных рычагов, передний из которых (шатун) был связан плоским шарниром с затвором (замком), а задний (мотыль) так же шарнирно крепился в задней части рамы, то есть рама играла роль ствольной коробки. На правый конец оси мотыля надевалась качающаяся рукоятка, на левый — барабан (эксцентрик) с цепочкой типа Галля. Цепочка была соединена с возвратной пружиной, крепившейся в отдельной коробке на левой стенке короба пулемета (из-за чего пружина иногда именовалась «боковой»). В замке был смонтирован ударник с двуперой пластинчатой боевой пружиной. Боевая личинка вертикально скользила в пазах замка, имела захваты для удержания гильзы и отверстие для прохода бойка, так что выстрел был возможен только при определенном положении личинки. Ударник взводился коленчатой лодыжкой и захватывался верхним предохранительным спуском, а лодыжка своим боевым взводом вставала на нижний спуск.

Спусковой рычаг в форме клавиши располагался между рукоятками управления и удерживался предохранителем. При стрельбе пулемет удерживался обеими руками.

Питание патронами — из холщовой ленты, механизм подачи ленты — ползунковый.

Для заряжания пулемета необходимо было: вставить холщовую патронную ленту наконечником в приемник справа и продернуть ее до отказа справа налево; за рукоятку перезаряжания взвести замок, продернуть вновь ленту до отказа и отпустить рукоятку; повторить эту операцию еще раз. Теперь патрон находился в патроннике, канал ствола был заперт замком, ударник удерживался на боевом взводе, автоспуск выключен.

Выстрел производился с закрытого затвора. Для производства выстрела следовало поднять предохранитель и нажать на спусковой рычаг. При этом спусковая тяга отходила назад, оттягивая хвост нижнего спуска, который отпускал лодыжку. Боевая пружина посылала вперед ударник, его боек проходил через отверстие в личинке и воспламенял капсюль — патрона, происходил выстрел. Под действием отдачи замок стремился отойти назад и передавал давление шатуну и мотылю. Последние составляли угол, обращенный вершиной вверх, и упирались своим шарниром в выступы рамы. В результате подвижная система — рама с замком, рычагами и стволом — двигалась назад. После прохождения подвижной системой примерно 20 мм рукоятка набегала на неподвижный ролик короба, поднималась и поворачивала мотыль вниз — система рычагов распрямлялась, и замок теснее прижимался к каналу ствола. Копирная поверхность рукоятки была спрофилирована таким образом, чтобы отпирание канала ствола не происходило до вылета из него пули, — соответственно, к точности исполнения профильной кривой рукоятки и ее устойчивости к износу предъявлялись особые требования (рукоятка изготавливалась из закаленной стали и шлифовалась на специальном приспособлении). После вылета пули пороховые газы попадали в надульник и давили на передний срез ствола, придавая подвижной системе дополнительный импульс. Масса ствола — 2,105 кг, общая масса подвижной системы — 4,368 кг. Конструкция надульника русского образца была разработана Жуковым и доведена Пастуховым. Отходя назад, ствол открывал поперечные отверстия надульника, и излишние пороховые газы сбрасывались через них в атмосферу. Рукоятка, поворачиваясь далее, вызывала складывание рычагов вниз и отход замка от ствола. При этом рукоятка играла также роль ускорителя замка, передавая ему большую часть кинетической энергии отката и тормозя раму со стволом. Откат ствола составлял до 26 мм, а замка относительно ствола — до 95 мм. Личинка замка извлекала из патронника стреляную гильзу, удерживая ее за закраину. При опускании шатуна трубка замочных рычагов давила на хвост лодыжки, последняя поворачивалась и взводила ударник. Подъемные рычаги поднимали личинку, которая захватывала очередной патрон из продольного окна приемника за закраину гильзы. При дальнейшем движении системы назад изогнутые пластинчатые пружины на внутренней стороне крышки короба опускали личинку замка, при этом извлеченный из ленты патрон оказывался напротив патронника ствола, а извлеченная из патронника стреляная гильза — напротив гильзоотводной трубки. В то же время коленчатый рычаг отводил ползун подающего механизма вправо, и пальцы ползуна заскакивали за очередной патрон в приемнике. При описанном повороте рукоятки цепочка наматывалась на барабан и растягивала возвратную пружину. Согласование движения ствола и замка достигалось регулировкой величины натяжения возвратной пружины с помощью особого винта с воротом.
