Семен Федосеев - Пулеметы России. Шквальный огонь

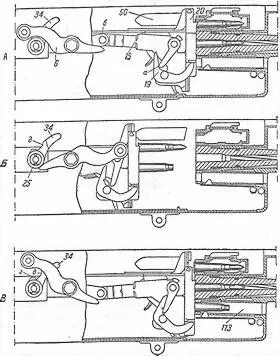

Работа системы автоматики пулемета «Максим»: А — подвижная система в крайнем переднем положении перед выстрелом, Б — подвижная система в крайнем заднем положении, В — окончание цикла перезаряжания; 6 — рукоятка, 15 — замочные рычаги, 19 — подъемные рычаги, 20 — боевая личинка, 34 — задержка, 50 — направляющие планки короба, 113 — выводная трубка

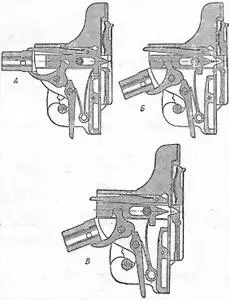

Схема работы внутренних частей затвора (замка): А — замочные рычаги своей трубкой нажимают на хвост лодыжки и поворачивают ее, лодыжка отводит ударник назад, Б — шептало нижнего спуска заскакивает за боевой взвод лодыжки, В — предохранительный взвод ударника заскакивает за выступ верхнего спуска

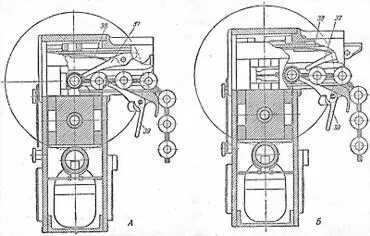

Схема подачи ленты: 37 — верхние пальцы ползуна, 38 — пружина верхних пальцев, 39 — нижние пальцы приемника

В конце поворота рукоятка перезаряжания ударялась о ролик своим коротким концом и получала импульс обратного движения. В результате под действием возвратной пружины подвижная система начинала движение вперед. При этом замок досылал очередной патрон в патронник, а стреляную гильзу — в расположенную под стволом гильзоотводную трубку, откуда она выталкивалась наружу следующей гильзой при следующем цикле автоматики. Коленчатый рычаг подавал ползун влево, и тот своими пальцами продвигал очередной патрон к продольному окну приемника. При повороте мотыля и шатуна вверх трубка замочных рычагов поднимала хвост верхнего предохранительного спуска. После того как боевая личинка вставала своим отверстием напротив бойка ударника, верхний спуск поднимался и отпускал ударник. Если при этом спусковой рычаг был по-прежнему нажат, происходил выстрел. К этому времени канал ствола уже был надежно заперт. В случае поломки боевой пружины ее обломки извлекались через дно короба.

Число деталей пулемета — 368, из них 13 винтов и 18 пружин. Для стрельбы холостыми патронами служила втулка холостой стрельбы с диаметром отверстия 5,25 мм, ввинчивавшаяся в надульник — не допуская стрельбу боевым патроном, она создавала уровень давления газов, достаточный для работы автоматики. Кривошипно-шатунный механизм обеспечивал плавность работы автоматики, в переднее положение замок приходил почти без удара. Подающий механизм приводился в действие стенками выреза левой станины рамы ствола. Привод системы питания от рамы был рационален с точки зрения распределения энергии отдачи — система питания работала за счет избыточной кинетической энергии ствола и рамы и не отбирала энергию движения у замка. Гнезда холщовой патронной ленты разделялись метрическими пластинками, крепившимися заклепками, причем заклепки ставились с некоторые натягом, благодаря которому патрон прочно удерживался в ее гнезде. Пластины не только облегчали продвижение ленты в приемнике, но и помогали выравниванию положения патронов в ленте. Патронная коробка переносилась и устанавливалась отдельно от пулемета и для надежной работы системы подачи второй номер вручную поддерживал подаваемую ленту в правильном положении. В принадлежность пулемета обр. 1905 г. ввели специальное приспособление — рамку, которая не только направляла ленту, но и выравнивала положение патронов в ней. Однако от таких приспособлений отказались, предпочитая просто точнее снаряжать ленты, выдерживая правильное положение патронов в гнездах.

Система Максима отличалась высокой живучестью, надежностью действия, что и обеспечило ей исключительное долголетие, несмотря на массивность и сравнительную сложность. Внешнее положение рукоятки, хотя и представляло некоторую опасность для расчета, облегчало оценку состояния, определение и устранение задержек в стрельбе: рукоятка остановилась вертикально — поломка боевой пружины; с наклоном назад — густая смазка, засорение трущихся деталей или забоины на них, слабое натяжение возвратной пружины, перекос или демонтаж патрона, поперечный разрыв гильзы; с наклоном вперед — излишнее натяжение возвратной пружины, поломка причины верхней защелки.

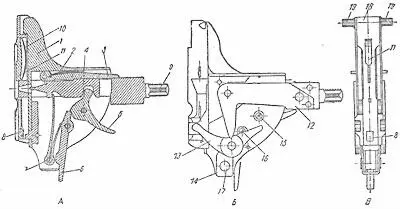

Особенности устройства затвора станкового пулемета MG.08

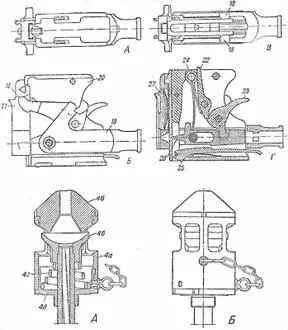

Особенности устройства затвора и надульника станкового пулемета «Виккерс»

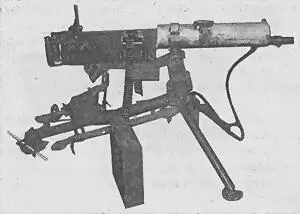

Британский станковый пулемет «Виккерс» модели 1909 г. на треножном станке

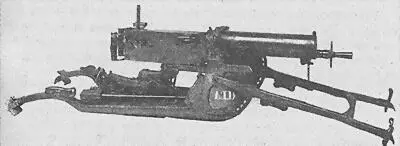

Германский станковый пулемет MG.08 на салазочном станке

Пулемет обр. 1905 г. имел выдвижной или откидной стоечный прицел. Стебель выдвижного прицела с помощью маховичка устанавливался на высоту, соответствующую дальности стрельбы от 400 до 2000 м. У откидного прицела с помощью маховичка по вертикальному стеблю перемещался хомутик с целиком. Оба прицела имели механизм внесения боковых поправок за счет смещения целика по горизонтали.

Пулемет обр. 1910 г. получил откидной стоечный прицел. Он крепился на крышке короба и состоял из стебля (стойки) с зубчатой рейкой, хомутика с поперечной трубкой для целика и маховичка с тормозом. Хомутик с помощью маховичка и шестерни перемещался по зубчатой рейке стойки. На стойке крепилась прицельная планка с делениями для наводки по дальности, а на трубке наносились деления для установки целика. Мушка треугольного сечения вставлялась в паз на приливе передней части кожуха. Длина прицельной линии — 911 мм. Высота мушки над осью канала ствола составляла 102,5 мм, так что точность крепления кожуха оказывала большое влияние на меткость стрельбы. Две рукоятки затыльника позволяли достичь ровного рассеивания пуль по фронту. Стоит отметить, что две вертикальные рукоятки управления сохранятся и на более поздних отечественных станковых пулеметах — ДС, СГ-43, СГМ.

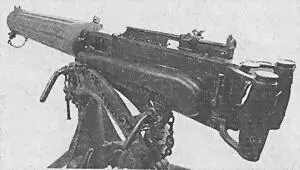

Финский станковый пулемет m32/33, хотя и имел в основе русский «Максим» обр. 1910 г., все же отличался от него. Обратим внимание хотя бы на металлическую патронную ленту, широкую горловину кожуха ствола (решение, впоследствии заимствованное для советского «Максима» обр. 1941 г.), усиленный надульник. Были и другие, менее заметные внешне отличия. Универсальный треножный станок выполнен на основе германского станка Dreifus 16.
