Емкость кожуха ствола составляла около 4,5 л, он имел наливное (сверху сзади) и сливное (спереди снизу) отверстия, прикрытые навинтованными пробками, а также пароотводное (сбоку). Внутри кожуха имелась пароотводная трубка. Дабы не потерять пробки, их крепили к кожуху цепочкой. Часть пулеметов имела кожух с продольным оребрением, повышавшим его жесткость и несколько увеличивавшим поверхность охлаждения, но позже от оребрения пришлось отказаться ради упрощения производства.

Порядок разборки «Максима» обр. 1910 г.

Разрядить пулемет, для чего: за рукоятку перезаряжания отвести затвор (замок) в заднее положение; утопив неподвижные пальцы на приемнике, извлечь ленту; отпустить рукоятку перезаряжания; еще раз взвести и отпустить затвор; произвести контрольный спуск.

Нажав на защелку крышки короба, открыть крышку и снять приемник с пулемета.

Повернуть рукоятку перезаряжания вперед до отказа и, взявшись за затвор, приподнять его вверх, возвращая рукоятку перезаряжания в исходное положение, повернуть затвор (замок) в поперечном направлении на 60° и отсоединить его от мотыля.

Ослабить с помощью воротка натяжение возвратной пружины и снять весь возвратный механизм с короба пулемета.

Выбить чеку затыльника и извлечь его вверх из направляющих выступов короба.

Отделить правую и левую задвижки от короба пулемета, извлекая их назад.

Извлечь из короба подвижные части: ствол, раму, ось с кривошипом и мотылем.

Отделить ствол от рамы с кривошипом.

Снять спусковую тягу.

Отделить (отвернуть) дульное устройство от кожуха радиатора.

Разобрать затвор (замок), для чего: спустить ударник с боевого взвода, выбить чеку и ось шатуна; вновь взвести ударник и отделить шатун от затвора; извлечь из фигурных пазов подъемные рычаги; снять личинку и вновь спустить ударник с боевого взвода, выводя из зацепления с ним автоспуск и шептало; выбить оси лодыжки и шептала, затем отделить последние от затвора вместе с боевой пружиной; выбив ось автоспуска, отделить его вместе с боевой пружиной; извлечь ударник из затвора.

Сборку затвора (замка) и пулемета в целом производить в обратном порядке. При сборке затвора следует иметь в виду, что боевую пружину надо ставить на место после установки всех деталей затвора при переднем положении ударника длинным концом к личинке.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ «МАКСИМА» ОБР. 1895 Г. (АНГЛИЙСКОГО ПРОИЗВОДСТВА)

Патрон — 3-линейный обр.1891 г.

Масса «тела» пулемета (без воды) — 28,2 кг.

Длина «тела» пулемета — 1076 мм.

Длина ствола — 518 мм.

Длина прицельной линии — 889 мм.

Темп стрельбы — 600 выстр./мин.

Питание — холщовая лента на 250 патронов.

Масса коробки с лентой на 250 патронов — 10,2 кг.

Масса коробки с лентой на 450 патронов («крепостной» лафет) — 16,8 кг.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ «МАКСИМА» ОБР. 1905 Г.

Патрон — 7,62×54R (3-линейный обр. 1891 г.).

Масса «тела» пулемета (без воды) — 28,25 кг.

Длина «тела» пулемета — 1086 мм.

Длина ствола — 720 мм.

Начальная скорость пули — 617 м/с.

Прицельная дальность — 2000 шагов (1422 м).

Темп стрельбы — 500–600 выстр./мин.

Боевая скорострельность — 250–300 выстр./мин.

Питание — холщовая лента на 250 патронов.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ «МАКСИМА» ОБР. 1910 Г.

Патрон — 7,62×54R (3-линейный обр.1908 г.)

Масса «тела» пулемета (без воды) — 18,43 кг.

Длина «тела» пулемета — 1067 мм.

Длина ствола — 720 мм.

Длина нарезной части ствола — 665 мм.

Число нарезов — 4.

Тип нарезов — правосторонние, прямоугольные.

Длина хода нарезов — 240 мм.

Начальная скорость пули — 865 м/с.

Прицельная дальность — 2270 м.

Наибольшая дальность стрельбы — 3900 м.

Предельная дальность полета пули — 5000 м.

Дальность прямого выстрела — 390 м.

Темп стрельбы — 600 выстр./мин.

Боевая скорострельность — 250–300 выстр./мин.

Питание — холщовая лента на 250 патронов.

Масса пустой холщовой ленты — 1,1 кг.

Масса снаряженной ленты — 7,29 кг.

Длина ленты — 6060 мм.

Станок Соколова состоял из остова, стола с вертлюгом, подъемным механизмом и рассеивающим приспособлением и щита. Остов включал хобот, служивший также рукояткой при перекатывании пулемета, двух дуг — направляющих стола, двух ног, двух лопаток, оси с колесами и задней связи. Стол состоял из нижней доски, вертлюга для горизонтальной наводки с зажимным приспособлением, подъемных механизмов грубой и точной вертикальной наводки, стопорного приспособления, соединительного болта для соединения пулемета со станком и удержания щита. Вертлюг — хомутового типа. На направляющем круге вертлюга крепились ограничители, установка которого задавала пределы рассеивания по фронту. Пулемет за передние проушины короба крепился к вертлюгу, а нитей проушиной с помощью засова соединялся с головкой подъемного механизма. Грубую вертикальную наводку можно было производить, перемещая стол вдоль дуг остова и фиксируя стол на дугах с помощью стопорного приспособления, а также посредством тяг механизма грубой вертикальной наводки. Механизм тонкой вертикальной наводки — винтовой. Для подъема дульной части ствола маховичок механизма вращался по часовой стрелке, для опускания — в обратном направлении. При перевозке станка хобот мог складываться вперед. Спицы и обод колес выполнялись из дуба, шина — из стали, втулки и гайки ступиц — из бронзы. Станок имел на остове две складываемые назад трубчатые ноги, позволявшие регулировать высоту станка на позиции в широких пределах — от 979 до 1113 мм — вести стрельбу из двух положений, повысить устойчивость пулемета при стрельбе (очевидно, под влиянием германского салазочного станка). На конце хобота шарнирно крепилась обойма с небольшим роликом и кожаной подушкой, образующей сиденье наводчика при стрельбе сидя. Ролик и крепившиеся к станку лямки позволяли перекатывать пулемет на станке на небольшие расстояния (на марше или на поле боя) волоком. На практике перекатывать пулемет на собственных катках по дороге оказалось неудобно, да и крепления быстро расшатывались, пулемет терял меткость стрельбы. На конце хобота крепился также сошник.

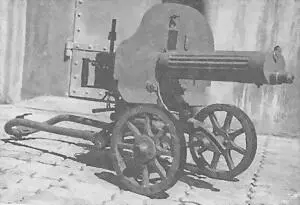

7,62-мм станковый пулемет «Максим» обр. 1910 г. на станке Соколова Один из самых «заслуженных» пулеметов

При переноске и навьючивании хобот складывался вперед, ноги — назад. Соответственно максимальный угол возвышения уменьшился с 27° до 18°, а склонения — с 56° до 19°, стрельба велась только из положения лежа.

Щит размером 505×400 мм выполнялся из броневой стали толщиной 65 мм. Считалось, что такое прикрытие должно защищать расчет от винтовочных пуль на расстоянии от 50 м и далее. Сзади с правой стороны к щиту крепилась откидная катушка для направления пулеметной ленты при подаче. Масса щита — 8,0 кг (с катушкой для направления движения ленты — 8,8 кг). Высота станка на катках (колесах) со щитом составляла 712 мм, без щита — 534 мм. На вьюк станок крепился без щита.
