Семен Федосеев - Пулеметы России. Шквальный огонь

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ «МАКСИМОВ» ОБР. 1910/30 Г.

Патрон — 7,62×54R (7,62-мм обр. 1908 г.)

Масса «тела» пулемета (без воды) — 20,3 кг.

Длина «тела» пулемета — 1067 мм.

Длина ствола — 720 мм.

Начальная скорость пули — 865 (легкая) и 800 (тяжелая) м/с.

Прицельная дальность — 2300 м.

Наибольшая дальность стрельбы — 3900 м.

Предельная дальность полета пули — 5000 м.

Темп стрельбы — 600 выстр./мин.

Боевая скорострельность — 250–300 выстр./мин.

Питание — холщовая лента на 250 патронов.

Масса снаряженной ленты — 7,29 кг.

Дальность прямого выстрела:

— по головной мишени (высотой 0,25 м) — 300 м,

— по грудной мишени (высотой 0 5 м) — 400 м,

— по поясной мишени (высотой 1,0 м) — 500 м,

— по ростовой мишени (высотой 1,5 м) — 600 м,

— по конной мишени (высотой 2,5 м) — 700 м.

Примечания .

Пристрелка пулемета обр.1910 г. боевыми патронами велась обычно на дальности 100–150 м по щиту размером 1×0,5 м с мишенью 30×20 см на прицеле «3». При автоматической стрельбе на дальность 100 м габарит рассеивания не должен был превышать 16×14 см.

В принадлежность к пулемету «Максим» обр. 1910 г. входили: шомпол, пружинные весы для проверки натяжения возвратной пружины, отвертка, сверловый ключ, раздвижной ключ, стальной молоток, щипцы для постановки заклепок в ленте, плоскогубцы, стержень для расправления гнезд в ленте, масленка, емкости для охлаждающей жидкости и для смазки, трехгранный и полукруглый напильники, выколотки для разборки замка, деревянная колотушка, прибор для извлечения затыльника, извлекатель для патронника, выравниватель для ленты, прибор для снаряжения патронных лент, асбестовый шнур для набивки сальников, коленчатая щеточка для патронников. Для хранения пулемета при перевозке служили брезентовые чехлы, для хранения и переноски двух запасных стволов — кожаные чехлы.

По своему типу станок относился к колесно-треножным и обеспечивал быстрый переход от наземной стрельбы к зенитной. Стрельба по наземным целям велась «с колес», а сложенные трубчатые опоры составляли хобот станка. Конструкция вертлюга была во многом похожа на станок Соколова. При подготовке к стрельбе по самолетам тренога с вертлюгом снималась с колесного хода. Ее телескопические ноги выдвигались, и она ставилась в вертикальное положение. На теле пулемета монтировался дистанционный кольцевой прицел обр. 1929 г., допускавший стрельбу по самолетам, летящим со скоростью до 320 км/ч на высоте до 1500 м. Его передний кольцевой визир имел три кольца, рассчитанные на скорости самолета: 250, 180 и 110 км/ч. По цели, летящей с большой скоростью, пулеметчик вел огонь уже по воображаемому кольцу, отстоящему от наибольшего на расстояние, равное промежутку между кольцами. Для установки величины необходимого упреждения и придания пулемету нужного угла прицеливания служила дистанционная линейка, градуированная от 400 до 1500 м, по которой перемещался передний визир. С ростом скоростей летательных аппаратов дистанционные кольцевые прицелы постоянно совершенствовались. Например, зенитный прицел обр. 1936 г. имел уже пять колец в переднем визире (соответствовали скоростям цели 500, 400, 300, 200 и 100) и обеспечивал поражение воздушного противника на скоростях до 500 км/ч и дальностях до 1600 м и высотах до 1400 м. Зенитный прицел обр. 1938 г. был просто упрощенным вариантом прицела обр. 1936 г. В 1941 и 1943 гг. к «Максимам» были приняты еще две модели зенитных прицелов. Прицел обр 1941 г. был во многом унифицирован с прицелом к 12,7-мм пулемету ДШК и отличался только установочными приспособлениями. Прицел обр. 1943 г. относился к кольцевым ракурсным, работа с ним была проще и быстрее.

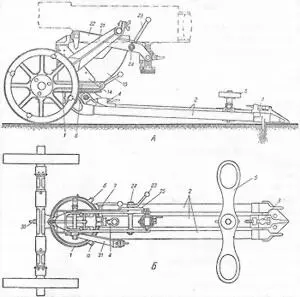

Универсальный станок обр. 1931 г. системы Владимирова в положении для наземной стрельбы

ТАКТИКО-ТЕХНИЧЕСКИЕХАРАКТЕРИСТИКИ СТАНКА ВЛАДИМИРОВА ОБР. 1931 Г.

Масса станка со щитом — 39 кг.

Угол возвышения — 23° (наземный вариант) и 75–80° (зенитный).

Угол склонения — 30° (наземный) и 38° (зенитный).

Сектор обстрела — 170° (наземный) и 360° (зенитный).

Высота линии огня — около 400 (наземный) и 1400 (зенитный) мм.

Тренога обеспечивала круговой обстрел, угол возвышения достигал до 88°. Стрелок обслуживал закрепленный на ней «Максим» стоя или опустившись на одно колено. Механизмов наведения не было, наводка — свободная, вручную, имелись зажимы для фиксации положения пулемета в двух плоскостях. Высота линии огня — 1500 мм. Конструктивно тренога имела вертлюг для пулемета, центральную трубу и три трубчатые телескопические ноги. «Максим» на зенитной треноге мог ставиться на грузовики железнодорожные платформы.

В Коврове на Государственном Союзном заводе № 2 им. К.О. Киркижа были предприняты другие попытки модернизации «Максима». Пробовали, например, установить тело пулемета «Максим» на легкий полевой колесный станок системы Дегтярева — Гаранина, принятый к пулемету СГ. Опытный образец появился в 1943 г. Однако испытания не выявили серьезных преимуществ его по сравнению с уже применяемым. Пожалуй, за исключением возможности зенитной стрельбы. Опытным остался «Максим» на станке конструкции Г.С. Гаранина и В.Г. Селезнева 1944 г. Модернизацию признали удачной, но нецелесообразной из-за намечавшегося вскоре полного снятия с производства пулеметов системы «Максим». Занятно, что уже после войны пулемет СГМ получил колесный станок обр. 1946 г. со столом и складным хоботом по типу станка Соколова.

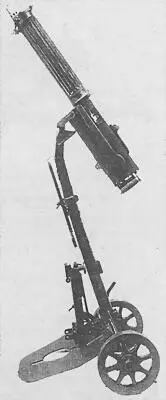

Попытка установки пулемета «Максим» на легкий полевой колесный станок системы Дегтярева с возможностью зенитной стрельбы. Опытный образец 1943 г. Хорошо виден способ зенитной стрельбы с опрокидыванием станка вперед, опорой на сошник щита и креплением пулемета на конце стрелы станка

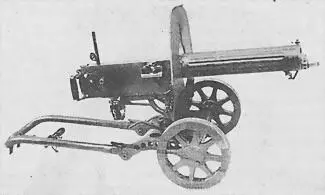

Пулемет «Максим» на облегченном колесном станке Гаранина — Селезнева

Разрабатывались и быстро устанавливаемые пулеметные огневые сооружения. В Научно-исследовательском институте инженерной техники РККА (ныне ЦНИИ-15) создали переносной разборный неподвижный броневой пулеметный колпак «НТП». На стальном основании собирался короб из плоских листов 10 — 13-мм брони с амбразурой под пулемет «Максим», прикрытой подвижной маской.

Пулемет «Максим» с кольцевым зенитным прицелом на зенитной треноге обр. 1928 г.
