Семен Федосеев - Пулеметы России. Шквальный огонь

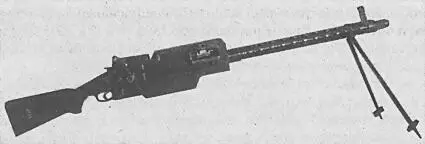

7,62-мм ручной пулемет МТ (обр. 1925 г.). На данном экземпляре отсутствует возвратная пружина, и подвижные детали остановились в заднем положении, о чем свидетельствует положение рукоятки перезаряжания

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РУЧНОГО ПУЛЕМЕТА ОБР. 1925 Г. СИСТЕМЫ МАКСИМА — ТОКАРЕВА (МТ)

Патрон — 7,62×54R (7,62-мм обр. 1908 г.).

Масса пулемета без патронов — 12,9 кг.

Масса пулемета с патронами — 15,5 кг.

Длина пулемета — 1330 мм.

Длина ствола — 655 мм.

Нарезы — 4 правосторонних с шагом 240 мм.

Питание — холщовая лента на 100 патронов.

С учетом специфики применения авиационных пулеметов главной задачей было значительное увеличение скорострельности при уменьшении массы и размеров пулемета. Для повышения темпа стрельбы ствол был облегчен за счет обточки и некоторого укорочения (выросла скорость отката подвижной системы), в тыльной части короба установлен буфер. Кстати, по тем временам пружинный буфер, увеличивающий скорость наката подвижной системы, был новинкой и не встречался даже на зарубежных авиапулеметах. Повышению темпа стрельбы в значительной мере способствовало и решение А.В. Надашкевича уменьшить диаметр втулки надульника, что дополнительно увеличило скорость отката. В результате принятых мер длительность цикла автоматики заметно уменьшилась, а темп стрельбы возрос с 600 до 750 выстр./мин., при этом масса пулемета снизилась до 14,5 кг. Конструктор разработал оригинальный способ питания пулемета патронами из металлической звеньевой (рассыпной) ленты, к сожалению, не привившийся на практике. В серию оружие пошло все-таки с холщовой лентой. Для механического отвода подвижных частей и подготовки пулемета к стрельбе он получил специальную ручку перезаряжания АНИИ-1, созданную туляками С.В. Владимировым и С.А. Ярцевым и допускавшую дистанционное тросовое управление. Трос поворачивал качающийся рычаг, приводивший в движение копирный ползун, который и поворачивал рукоятку пулемета. Ручка перезаряжания, созданная в НИИ ВВС, имела схожую схему, но здесь зубчатый ползун вращал муфту, надетую на одну ось с рукояткой пулемета.

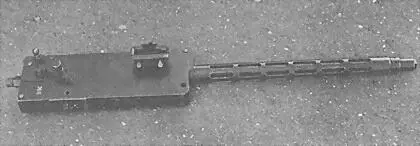

7,62-мм авиационный пулемет ПВ-1

В 1929 г. для ПВ-1 были разработаны приемники для подачи патронов из ленты, движущейся слева направо. Первые пулеметы с левой подачей ленты поступили на вооружение в декабре. В 1930 г. стволы авиационных пулеметов стандартизировали с пехотными, т. е. их перестали обтачивать и укорачивать.

Параллельно с ПВ-1 А.В. Надашкевич проектирует пулемет А-2, который был конструктивно аналогичен предыдущей модели, но имел значительное количество деталей, изготовленных из дюралюминия. Выигрыш в весе получался изрядный. Однако Артком ГАУ 17 апреля 1925 г. высказал мнение, что «сплавы алюминия у нас еще не достигли тех механических качеств, которыми обладает сталь, не говоря уже о том, что сплавы эти еще слишком мало изучены в отношении их стойкости, утомляемости, коррозии и пр.». Испытания, проведенные в 1925–1927 гг., выявили низкую живучесть пулемета, и от этой модели пришлось отказаться. 27 июля 1927 г. Артком принял решение о прекращении опытов применения дюралюминия в оружейном деле для изготовления ответственных частей.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АВИАЦИОННОГО СИНХРОННОГО ПУЛЕМЕТА ОБР. 1928 Г. СИСТЕМЫ МАКСИМА — НАДАШКЕВИЧА (ПВ-1)

Патрон — 7,62×54R (7,62-мм обр. 1908 г.).

Масса пулемета — 14,5 кг.

Длина оружия от задней стенки затыльника до переднего среза надульника — 1050 мм.

Начальная скорость пули — 870 м/с.

Темп стрельбы — 750 выстр./мин.

Дульная энергия — 409 Дж.

Питание — металлическая звеньевая лента на 250 патронов.

Широкое использование для подготовки пулеметчиков Красной Армии в 1930-е годы 5,6-мм пулемета Блюма требует описать и его. Система пулемета была разработана Михаилом Николаевичем Блюмом — тогда еще начинающим конструктором-оружейником — в 1929 г. При этом требовалось решить ряд проблем в работе систем автоматики и питания при патроне кольцевого воспламенения, выдержав оружие в небольших размерах.

Сравнительно незначительное давление, создаваемое в канале ствола 5,6-мм патроном кольцевого воспламенения («бокового огня», как тогда говорили), заставило выбрать автоматику на основе отдачи свободного затвора.

Ударно-спусковой механизм действовал от возвратно-боевой пружины. После спуска затвор двигался вперед, досылал патрон в патронник и наносил удар по ударному составу в закраине патрона двумя бойками в своей передней части. Так что выстрел производился с выката затвора. Первоначально планировалось для учебных стрельб монтировать малокалиберный пулемет внутри пулемета «Максим», пришлось максимально уменьшить размеры ствольной коробки и длину хода затвора. Это породило излишне высокий темп стрельбы — до 3000 выстр./мин. — так что пришлось вводить замедлитель темпа стрельбы, уменьшавший его до 450–800 выстр./мин. При этом в системе питания использовался магазин с рейкой на 25 патронов.

Будущие моряки осваивают стрельбу из пулемета «Максим» с помощью малокалиберного пулемета Блюма (укреплен сбоку станкового пулемета)

Однако уже после заводских испытаний от «пулемета-вкладыша» отказались в пользу малогабаритного пулемета, монтировавшегося снаружи «Максима». Соответственно увеличился размер ствольной (затворной) коробки, это позволило обеспечить темп стрельбы в 600 выстр./мин. (аналогичный темпу стрельбы станкового «Максима») без специального замедлителя, который был исключен из конструкции.

Оригинально была решена система питания. Патрон кольцевого воспламенения имеет тонкостенную гильзу, к тому же ослабленную изгибом закраины, безоболочечную свинцовую пулю, соответственно плохо выдерживает нажим или рывки. Выступающая закраина создает опасность цепляния одного патрона за другой в магазине (небольшой запас энергии движущихся деталей не допускает ленточное питание с приводом от подвижной системы). Барабанный магазин пулемета Блюма включал патронный диск, установленный в круглой коробке и приводившийся во вращение пружиной. По окружности диска имелось 40 изолированных гнезд, в которые вставлялись патроны (для безопасности обращения заполнялось только 39 гнезд). При движении затвора вперед он подхватывал патрон из гнезда, находящегося напротив казенника ствола, досылал его в патронник и производил выстрел. При движении затвора назад под действием отдачи стреляная гильза вытягивалась из ствола и снова занимала место в гнезде. После отхода затвора на достаточное расстояние патронный диск поворачивался, ставя напротив ствола гнездо с очередным патроном. «Прямая» подача патрона уменьшала нагрузку на него и повышала надежность работы системы. При креплении пулемета сверху пулемета «Максим» барабанный магазин располагался справа.
