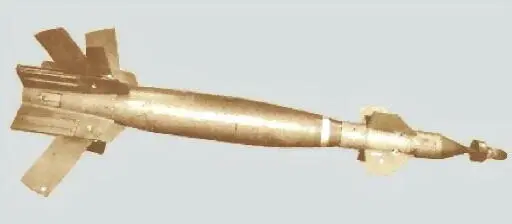

ФОТО 24. CBU-16

В 1984 году в качестве БЧ УАБ GBU-10 «Paveway-2» была использована авиабомба проникающего действия BLU-109B и эти УАБ получили обозначения GBU-10G (а также «H» и «J»).

ВВС Великобритании (RAF) использовали неуправляемые осколочно-фугасные бомбы Мк-2 калибра 505 кг и Мк-1 калибра 312 кг со взрывателями, устанавливаемыми как с замедлением, так и с мгновенным действием, а также с темпированием взрывателя для взрыва авиабомбы над целью. На авиабомбу калибра 505 кг также устанавливался комплект «Paveway-2» использовавшийся самолетами Tornado GR4 и Harrier GR7/9. Авиабомба калибра 312 кг также использовалась в качестве БЧ в комплекте с «Paveway-2», однако использовалась только истребителями-бомбардировщиками Harrier GR7/9.

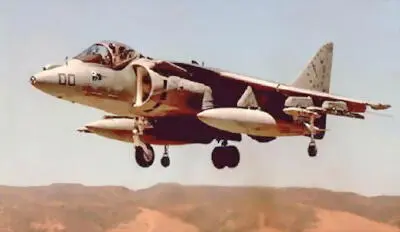

ФОТО 25. Британский истребитель бомбардировщик вертикального взлёта и посадки Harrier

Комплект «Paveway-2» был доработан по заказу ВВС Великобритании компаниями Texas Instruments, Royal Aircraft Establishment (ныне DERA) и Portsmouth Aviation. Британский комплект «Paveway-2» получил обозначение CPU-123B.

В британских УАБ Mk13/18 «Paveway-2» была применена в качестве БЧ 1 000 фунтовая фугасная бомба MS 1 000 (Mk20) и использовался бортовой компьютер MAU-269D/B и группа аэродинамической поверхности (адаптер крыльев) M120. Носовая часть отсека британской «Paveway-2» представляет собой длинный металлический цилиндр со стеклянным куполом и четырьмя стабилизаторами.

В ходе англо-аргентинского конфликта на Фолклендах в 1982 году, командование ВМС Великобритании использовало несколько УАБ Mk13/18 «Paveway-2» а также американских GBU-10, сброшенных самолетами Sea Harrier. В данном случае для избежания потерь от достаточно сильной аргентинской ПВО, в первую очередь от ее ЗРК «Roland» малой дальности (германо-французского производства), было задумано, что будет применено наведение УАБ с помощью наземных целеуказателей при углах выхода самолета в 30 градусов, на высоте в 150 метров по целям, находящимся за возвышенностью и подсвечиваемым наземным авианаводчиком (Forward Air Controller). Тридцатого мая была совершенна попытка сброса УАБ, но авианаводчик со своего места не смог эффективно осветить цель, и УАБ в нее не попала, однако 13 июня аналогичным образом была уничтожена аргентинская 155-миллиметровая гаубица.

В дальнейшем такая же практика британцев применения наземных авианаводчиков была отмечена при ударах по сербским позициям под Горажде (Восточная Босния) в апреле 1994 года и в ходе войны в Косово.

В ходе операции 1991 года в Ираке и Кувейте британские ВВС применяли УАБ Mk13/18 «Paveway-2», GBU-10 и GBU-12 с истребителей-бомбардировщиков «Tornado Gr1». Первый раз УАБ с лазерными ГСН британские ВВС применили 2 февраля 1991 года при ударе по Мухарак, используя в качестве самолетов-целеуказателей легкие бомбардировщики «Buccaneer», на которые устанавливался подвесной контейнер лазерного целеуказания AN/AVQ-23E «Pave Spike», представлявший собой британскую модификацию американского контейнера AN/ASQ-153 «Pave Spike».

Всего ВВС Великобритании в 1991 году в Ираке и Кувейте применили с истребителей-бомбардировщиков «Tornado» до полутора тысячи УАБ с лазерной ГСН, применив в качестве самолетов-целеуказателей легкие бомбардировщики «Buccaneer». В данном случае несколько истребителей-бомбардировщиков «Tornado» несли по три УАБ и, отбросив их, уходили от цели. Самолет «Buccaneer» с помощью подвесного контейнера AN/AVQ-23E «Pave Spike» обеспечивал подсветку цели в течение времени до 40 секунд, пока УАБ не попадала в цель. Таким способом британские «Tornado» уничтожили мост через реку Евфрат. В дальнейшем подобные удары были продолжены, и истребители-бомбардировщики «Tornado Gr1» получили собственные подвесные контейнеры оптико-электронного целеуказания TIALD (Therma Imaging and Laser Designation) британской компании GEC-Marconi, что позволило им самостоятельно применять УАБ «Paveway-2». При этом был потерян всего один истребитель-бомбардировщик «Tornado Gr1» (всего в ходе войны британскими ВВС было потеряно шесть истребителей-бомбардировщиков «Tornado Gr1»).

В дальнейшем подвесные контейнеры TIALD применялись британскими ВВС при ударах по целям в Ираке в 1998 году и в Югославии в 1999 году, как и в войне 2003 года в Ираке.

В начале 80-х годов было начато развитие комплекта «Paveway-3» LLLGB (Low-Level Laser-Guided Bomb) для применения УАБ с низких высот и большей дальности.

В комплекте «Paveway-3», чья разработка началась с 1979 года, поступившем на вооружении в 1987 году, применялись раскрывающееся хвостовое оперение увеличенного размаха и лазерная ГСН с модифицированным приемником лазерного излучения (с кремниевым четырехквадрантным фотоприемником и с устройством двухрежимного кругового и линейного сканирования со стабилизацией скорости вращения) и с электронным вычислителем на базе микропроцессорной ЭВМ с кодирующим устройством для распознавания цели и повышенной помехоустойчивостью.

С комплектами «Paveway-3» использовались УАБ GBU-22 созданная на базе GBU-12 (БЧ авиабомбы Mk82), GBU-24, созданная на базе GBU-10 (БЧ авиабомбы Mk84). УАБ GBU-22 в производство запущена не была, но в 1996 году компания Texas Instruments на базе бомбы Mk82 разработала УАБ GBU-22/B «Paveway-3».

Данными комплектами в 1996 году были оснащены самолеты F-15E и F-16 Block 40.

Все УАБ «Paveway» имели схожую аэродинамическую конструкцию по схеме «утка». GBU-23 имела твердотопливный ракетный двигатель, увеличивший радиус действия УАБ. В комплекте «Paveway-3» применен новый лазерный датчик. Применяемые в нем две модификации блока наведения WGU-12B и WGU-39B выполнены в форме удлиненного металлического цилиндра с прозрачным верхом и четырьмя управляемыми стабилизаторами.

Для работы лазерного датчика в комплекте «Paveway-3» использовался метод пропорциональной навигации, обеспечивший более быструю реакцию работы лазерной ГСН, так что УАБ с этим комплектом можно было применять с малых высот на дальностях от 4 800 метров; была увеличена и точность комплекта «Paveway-3», которая обеспечивала уничтожение цели величиной с автомобиль, тогда как комплект «Paveway-2» обеспечивал поражение цели размерами со среднее здание.

В качестве БЧ одной из модификаций GBU-24 «Paveway-3» была использована авиабомба проникающего действия BLU-109B (существовала возможность установки и другой БЧ в виде фугасной бомбы Mk84 калибра 2 000 фунтов), и эта УАБ получила обозначение GBU-24A/B.

Данная УАБ применялась в операции «Буря в пустыне» истребителями-бомбардировщиками ВВС США F— 111F, в том числе 27 февраля 1991 года по президентскому комплексу в районе Эль-Таджи недалеко от Багдада. Целеуказание осуществлялось также с истребителей-бомбардировщиков F-111F, специально выделенных для этих целей, с помощью подвесных контейнеров — лазерных целеуказателей AN/AVQ-26.
