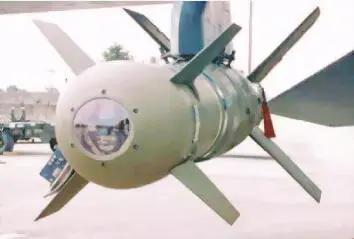

ФОТО 29. GBU-15(V)2B

Обе эти модификации использовали 2000-фунтовую авиабомбу Mk84 с зарядом тритонала 428 кг. Длина авиабомбы 3 940 мм, диаметр корпуса 460 мм, а размах четырех крыльев, находящихся в хвостовой части — 1 500 мм. Находящиеся на концах крыльев элероны управлялись с помощью находящегося в хвосте блока управления, получавшего команды из носовой части, где находилась ГСН, а также четыре стабилизатора. Третья модификация GBU-15 (V)3B в качестве БЧ имела кассетный контейнер CBU-75. В 1985 году для применения в качестве БЧ в GBU-15 была использована авиабомба проникающего типа BLU-109B. GBU-15 в модификации с БЧ BLU-109B имеет меньший диаметр — 370 мм. Для управления GBU-15 на самолет устанавливается контейнер с системой передачи данных AN/AXQ-14. В варианте с BLU-109/B модификация с ТВ ГСН имела обозначение GBU-15 (V)31/B, а с ИК ГСН — GBU-15 (V)32/B.

При наведении этой УАБ на цель видеоизображение передается на экран в кабине самолета, и ГСН УАБ ведет автоматическое сопровождение, запускаясь после захвата цели пилотом и по указанию оператора, располагающего оптико-электронной системой наведения и пуска, после чего УАБ сама наводится на цель.

В 1982 году компания Hughes создала подвесной контейнер AXQ-14, позволявший при наведении этой УАБ на цель видеоизображение передавать на панно в кабине самолета, и оператор мог управлять полетом УАБ, при условии, если система вооружения данного самолета совмещена с системой управления УАБ. При ударе несколькими УАБ сохранялась возможность перенацеливания УАБ в полете, если цель уже поражена первой УАБ. При этом при сбросе нескольких УАБ у каждой должна быть своя частота передачи данных на самолет, и тут возможно было и управление УАБ другим самолетом.

Вместе с тем сохранялась возможность того, что оператор самолета мог перевести управление УАБ в автоматический режим.

В ходе операции «Desert Storm» в 1991 году в Ираке и Кувейте бомбардировщиками F— 111F было применено 71 УАБ GBU-15.

В данной операции применялась и модификация GBU–15 (V) 2B с ИК наведением.

Так с их помощью в ночь с 27 на 28 февраля были уничтожены две нефтеперегонные станции нефтезавода Мина Аль-Ахмади, причем наводились с борта не самолета носителя, а другого истребителя-бомбардировщика F— 111F, находившегося на расстоянии 90 километров.

Для управления УАБ GBU–15 (V) 2B применялся подвесной контейнер ИК целеуказания AN/AAQ-14 LANTIRN (Low Altitude Navigation and Targeting Infrared for Night) разработанный компанией Martin Marietta Corp. (ныне Lockheed Martin) в 1984 году для истребителей-бомбардировщиков F-15E и F-16C/D. После решения авиации ВМС США о снятии с вооружения средних штурмовиков А-6, данный контейнер был по заказу авиации ВМС модифицирован (в том числе установкой электронно-оптической системы наведения для самого самолета) для истребителей F-14, дабы приспособить их к нанесению ударов по наземным целям

УАБ GBU-15 поставлялись на вооружение ВВС США, Австралии и Израиля и применялись авиацией первых двух стран в войнах в Ираке, а авиацией последней в Ливане.

В Афганистане в 2001–2002 годах самолетами F-15E широко применялись УАБ GBU-24 и GBU-28 для ударов по укрытиям и складам талибов, и обычные авиабомбы Mk82, а также УАБ GBU-12 для ударов по целям на открытой местности.

В середине 90-х годов в рамках программы была начата модернизация данной УАБ GBU-15 разработкой комбинированной инерциальной системы ведения и спутниковой навигации— GPS/INS. Данные модификации получили обозначение EGBU-15 (Enhanced GBU-15). Первая партия в сотню данных УАБ поступила на вооружение в 1999 году и была применена в Югославии. После войны 1999 года на вооружение США поступило еще 1 200 УАБ EGBU-15 (Enhanced GBU-15), примененных в Афганистане и Ираке.

В 1980 году в США была начата совместная программа ABF (Advanced Bomb Family) с участием специалистов ВВС и ВМС, предусматривавшая разработку путей повышения точности управляемого оружия.

В рамках этой программы были начаты программы JDAM (Joint Direct Attack Munitions), JSOW (Joint Stand-Off Weapon) и TSSAM (Tri-Service Standoff Attack Missile).

Ныне основным бомбовым вооружением авиации США являются бомбы, оснащенные комплектами JDAM.

В 1995 году, когда компания McDonnell Douglas Aerospace (Boeing) получила контракт на их производство и введение в оперативное использование 2 450 комплектов JDAM. В 1998 году фирма Boeing начала производство комплектов JDAM с модернизированной помехозащитной системой GPS, а компания Alliant Systems приступила к производству дистанционного радиовзрывателя DSU-33B/B. Комплекты наведения JDAM похожи и различаются лишь в механических деталях, что зависит от размеров боеприпасов. В хвостовом отделе находится блок управления и наведения HG1700, GPS-приемником GEM-III и инерциальной системой наведения, а также привод головок хвостового оперения, 4 управляемых стабилизатора. Взрыватель FMU-143 авиабомб Mk84 и BLU-109 устанавливается в боевое положение перед вылетом, а новый взрыватель FMU-152B может переводиться в боевое положение и в ходе полета. Взрыватель FMU-152B разработан компанией Motorola в соответствии с программой JTF (Joint Programmable Fuze). Он имеет 20 вариантов установок, тогда как взрыватель FMU-155B, применявшийся для SLAM-ER, — всего 5 вариантов. Точность системы наведения обеспечивала КВО до 15 м (40 футов). Координаты в JDAM вносятся из кабины пилота. При включении приборов происходит проверка данных, заложенных в процессоре JDAM приборами самолета. После отбрасывания наведение УАБ осуществляется инерциальной системой с коррекцией GPS.

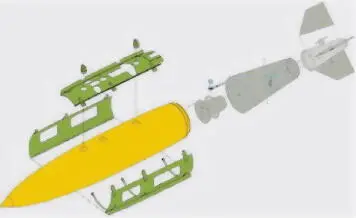

ФОТО 30. Комплект JDAM

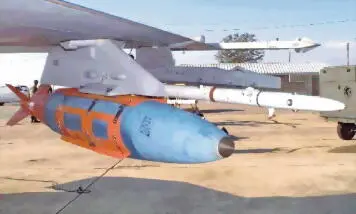

ФОТО 31. Авиабомба Мк 84 с комплектом JDAM

В силу задержек с реализацией программы JDAM, в 90-х годах Министерство обороны США дополнительно привлекло компании Northrop Grumman и Hughes (Raytheon) для создания системы GATS/GAM. Эта система авиационного управляемого оружия состоит из установленной на самолете-носителе подсистемы GATS (GPS Aided Targeting System) и подсистемы GAM (Global Positioning System Aided Munition). Система использует РЛС с синтезированной решеткой (SAR) для устранения ошибок GPS, чем обеспечивается точность (КВО) до 10 м. Носовая часть системы с блоком управления состоит из инерциальной системой, GPS-приемника и бортового компьютера, а хвостовая часть включает привод управления хвостовым оперением с четырьмя подвесными стабилизаторами. В носовой части установлена GPS антенна для приема сигналов на подлетном участке траектории, а в хвостовой части установлена антенна для приема сигналов на конечном участке. Перед применением этой системы самолет B-2В с помощью РЛС снимает координаты цели и сверяет их с данными своего бортового компьютера и системы GATS.
