УАБ с бетонобойными (проникающего действия) боевыми частями BLU-109 (GBU-15, GBU-24, GBU-27) и BLU-113 (GBU-28, GBU-27) в состоянии уничтожить большинство заглубленных стационарных командных пунктов. Полевые КП, создаваемые в ходе боевых действий, могут уничтожаться УАБ с обычными осколочно-фугасными БЧ моноблочного или кассетного снаряжения.

Применение бомб, подобных BLU-109 и BLU-113, весьма эффективно и по защищенным стоянкам (капонирам) авиационной техники на аэродромах.

Разработка авиабомбы BLU-109B была начата в 1984 г. компанией Lockheed Martin на базе авиабомбы Mk84. Первоначально она имела обозначение J–2000 или «Mole». Ее длина 2 400 мм, диаметр 370 мм, масса 874 кг (ВВ — 240 кг тритонала или смеси PBXN-109), толщина корпуса 25 мм. С этой бомбой применялись взрыватели FMU-143/B и FMU-143D2-B2, которые могли устанавливаться на замедление совместно с детонатором FZU-32B/B. Впоследствии были разработаны взрыватели MFBF (Великобритания), FEU-80 (Франция), JPF (Joint Programmable Fuze) и HTSF (Hard Target Smart Fuze). Сброс бомбы происходит на скорости самолета-носителя до 1 200 км/ч при маневре с крутым набором высоты (кабрирование), либо (для F-117A) при крутом планировании (пикирование). Авиабомба BLU-109 в состоянии проникнуть на глубину до 30 м грунта, пробивая 1,8–2,4 м железобетонного перекрытия подземного объекта.

Для уничтожения мест хранения противником ОМП к бомбе BLU-109 разработана проникающая БЧ, содержащая зажигательную смесь, препятствующую биологическому или химическому заражению местности.

Имеются инертная модификация бомбы BLU-109D1 и учебная BLU-109D2.

Бомба BLU-109B закуплена ВВС Великобритании, Германии и Франции (разработанная французской компанией Societe des Ateliers Mecaniques de Pont-sur-Sambre (SAMP) совместно с американскими компаниями National Forge и SNPE Explosive-Propellants модификация калибра 1 000 фунтов).

ФОТО 40. Действие BLU-109

ВВС США используют авиабомбу проникающего действия J-1000, калибра 1 000 фунтов (около 450 кг), разработанную на базе тысячефунтовой осколочно-фугасной бомбы Mk83. Высокопрочный корпус J-1000 изготовлен из вольфрамового сплава и может проникать без разрушения в грунт на глубину до 24 м, пробивая до 2 м железобетона. Проникающая БЧ J-1000 может устанавливаться на УР класса «воздух-земля» (AGM–158 JASSM) и УАБ. В последнем случае взрыватель FMU-152B устанавливается на дистанционный подрыв.

Авиация ВВС США имеет на вооружении и 500-фунтовую проникающую БЧ J-500 для снаряжения УАБ и УР.

Для уничтожения командных центров и других заглубленных целей в ходе операции «Desert Storm» («Буря в пустыне») с использованием комплектов «Paveway» самолетами F-117А были созданы УАБ проникающего действия УАБ GBU-27, имевшие меньшие габариты нежели GBU-24, что позволяло использовать их из закрытых бомбоотсеков F-117A, на котором отсутствовали узлы внешней подвески вследствие самой его конструкции «Stelth». Данные УАБ были созданы компанией Raytheon. Первый раз они были применены в войне 1991 года в Персидском заливе. GBU–27/B была создана на базе УАБ GBU-24 «Paveway-3» с лазерной ГСН и с БЧ проникающего типа BLU 109B (существовала возможность установки и другой БЧ в виде фугасной бомбы Mk84 калибра 2 000 фунтов). GBU-27 имела укороченное оперение (это снизило ее дальность действия), покрытие из материалов с радиопоглощающими свойствами и отсек управления с прибором наведения типов WGU-25B, WGU-25A/B или WGU-39B.

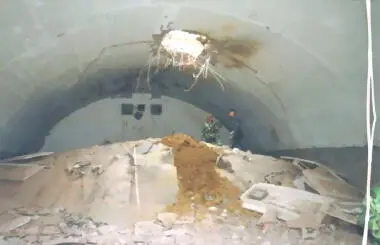

ФОТО 41. Последствия действия GBU–27/B по обьекту армии Югославии

Как правило, один F-117A нес две УАБ типа GBU-10 или две GBU-27. Самих летчиков знакомили с планами бетонированных командных пунктов с указанием тех помещений, которые требовалось поразить.

Пятьдесят истребителей-бомбардировщиков типа F-117A поразили значительную часть (20–30 %) всех приоритетных целей противника, выполнив примерно 2 % общего числа самолето-вылетов с 60 % успешности.

Так как в ходе операции «Desert Storm» («Буря в пустыне») обнаружилось, что некоторые особо защищенные подземные укрытия УАБ GBU-27 пробить не сможет, то в течение четырех недель февраля 1991 года появилась GBU-28/B, которая была создана на базе GBU-27, но имела большую длину — 5 840 мм (у GBU-27 — 4 240 мм) при том же диаметре корпуса 370 мм и при размахе раскрывающихся крыльев 1 680 мм.

Главное отличие GBU-28 заключалось в БЧ авиабомбы BLU-113. При создании BLU-113 использовались отрезки артиллерийских стволов 203-мм самоходных пушек, что давало БЧ прочную оболочку (толщина стенок около 22 мм) и узкую вытянутую форму.

БЧ этой УАБ была создана HERD (High Explosives Research and Development) отделом энергетических материалов научно-исследовательской лаборатории ВВС США — AFRL/MNME (The Energetic Materials Branch of Air Force Research Laboratory).

Комплекты наведения УАБ GBU-28 имеют прибор наведения WGU-36B, аналогичный приборам наведения GBU-27. Отличие WGU-36B от таких же приборов УАБ GBU-27 заключались в наличие микросхемы для обеспечения большего отклонения носового руля в силу увеличенной массы данной УАБ по сравнению с УАБ первой модификации, имела вес 4 700 фунтов и заряд ВВ в 630 фунтов. Хвостовые стабилизаторы лишь придают правильное положение УАБ, стабилизируя ее в воздухе. В качестве взрывателей используются FMU-143B или FMU-143D2/B и детонатор FZU-32B. Авиабомба GBU-27/B способна пробить железобетонное перекрытие толщиной 1,8–2,4 м.

Первые испытания 26 февраля показали что УАБ, проникая через грунт средней плотности на глубину до 30 м (100 футов), пробивает 20 футов бетона (6 метров).

ВВС США заказали около сотни таких УАБ, и они были использованы самолетами F— 111F для ударов по центрам командования и управления Ирака в Багдаде. По некоторым данным, американские истребители-бомбардировщики F-111 нанесли ими удар по правительственному подземному бункеру в предместьях Багдада Эль-Таджи (согласно американским данным, погибло 314 человек, находившихся в подземном укрытии), хотя существуют данные, что в этом случае были применены УАБ GBU-24 с истребителей-бомбардировщиков F-15Е.

В ходе войны в Югославии в 1999 году данные УАБ были применены 28 апреля истребителями-бомбардировщиками F-15E «Strike Eagle».

Были разработаны также модификации данной УАБ GBU-28B/B с возможностью пилотом программирования взрывателя ее БЧ, как и с новой БЧ авиабомбой проникающего действия BLU-13A/B.

ФОТО 42. Воронка после взрыва УАБ GBU-27 в Югославии

В 2005 году компания Raytheon Missile Systems получила контракт на модернизацию GBU-27 в вариант GBU-28C/B (с БЧ BLU-122 весом в 5 000 фунтов) с улучшенной системой наведения «Enhanced Paveway-3», использующий также систему навигационного наведения GPS. Разработка этой модификации была закончена в 2007 году и УАБ поступила на вооружение.
