Самоприцеливающийся суббоеприпас «Bonus» компании Bofors помимо двухдиапазонного ИК-датчика был снаряжен лазерным высотомером, переводившим на высоте 175 м ИК датчик в поисковый режим с углом кругового сканирования 30–35 градусов со скоростью 15 оборотов в секунду и этим достигалась площадь сканирования более 30 000 м². В дальнейшем при доработке ИК-датчиков использовались твердые растворы теллурия, кадмия и ртути.

СПБЭ «Bonus» применялся в снарядах 155-мм гаубиц шведской и французской армий, и его модернизация проводилась совместными усилиями Франции и Швеции с целью адаптации к применению в авиационных контейнерах.

СПБЭ SADARM (Sense and Destroy Armor) американской компании Aerojet Electrosystems имел ИК пассивный датчик и два радиолокационных датчика (активный и пассивный, переходивших в поисковый режим на высоте 150–200 м) с площадью поиска 18 000 м². Он доставлялся к цели 155-мм артиллерийскими снарядами (DPICM M982 и M898), БЧ ракет ATACMS РСЗО М270 или кассетными БЧ КР AGM–130.

Американский планирующий СПБЭ BAT (Brilliant Anti-armor Technology) был разработан компанией Northrop Grumman Electronic Systems для снаряжения БЧ ATACMS Block-2. Позже было принято решение о снаряжении ими и БЧ 227-мм РС M26 (PC30 M270), кассетных контейнеров SUU-64, БЧ ракет SLAM и крылатых ракет «Tomahawk». СПБЭ BAT имеет цилиндрический корпус с крестообразными раскрывающимися прямыми крыльями. Длина суббоеприпаса 910 мм, диаметр корпуса 140 мм, масса 20 кг. В носовом отсеке боеприпаса находится инфракрасная (тепловизионная) ГСН, а на концах крыльев — акустические датчики. Блок управления дает команды управляемому оперению в хвостовом отсеке.

Еще один американский суббоеприпас LOCAAS (Low-Cost Anti-Armor Submunition) начал разрабатываться компаниями Martin Marietta и Ling-Temco-Vought в 1997 г. Обе фирмы были поглощены компанией Lockheed Martin. За основу боеприпаса LOCAAS, получившего новое имя Low Cost Autonomous Attack Systems, был взят проект компании Ling-Temco-Vought (LTV). С 1998 г. командование ВВС США объединило разработку этого суббоеприпаса с разработкой УАБ SSB в рамках проекта MMC (Miniature Munition Capability).

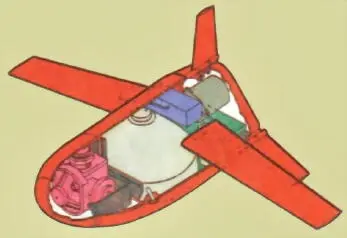

ФОТО 77. Американский самоприцеливающийся боеприпас LOCAAS

Принят на вооружение боеприпас LOCAAS был в 2007 году в двух модификациях — планирующий и оснащенный турбореактивным двигателем, обеспечивающих дальность полета соответственно 70 и 170 км. Для ракетной модификации LOCAAS предусмотрен турбореактивный двигатель TDI-J456. Наведение осуществляется с помощью инерциальной системы и лазерного монитора, обеспечивающего трехмерное изображение цели, при коррекции GPS приемником, на начальном и среднем участках траектории и с помощью лазерного сканера на конечном участке. LOCAAS оснащен лазерным сканером миллиметрового диапазона, который осуществляет поиск цели, передает данные о ней в процессор, и, в соответствии с заданными данными, принимает решение о нанесении удара со средним отклонением 15 см на каждые 1 000 м. Данные с лазерного локатора поступают в процессор, где заложены типы предполагаемых целей. При наличии нескольких целей будет выбрана самая «выгодная». Цели поражаются сверху ударным ядром (Miznay-Shardineffect). Габариты LOCAAS: длина — 790 мм, ширина — 250 мм, высота — 180 мм, размах крыльев — 1180 мм. Масса планирующей модификации 22 кг, а модификации с реактивным двигателем — 43 кг. Вес БЧ (ударное ядро) 7,7 кг. Скорость 370 км/ч, высота полета около 300 м — 750 футов. Суббоеприпас LOCAAS должен был служить для снаряжения кассетных БЧ неуправляемых ракет M26 и управляемых ракет ATACMS, AGM-130, AGM-154, JSOW, AGM-86C и контейнеров SUU-64.

В США также создана управляемая ракета JASSM P-LOCAAS-DM P3I отличающаяся от базовой модели JASSM наличием БЧ с субоеприпасами LOCAAS с датчиками типов LADAR и MMW и с БЧ проникающего действия. Время патрулирования ракеты в воздухе 30 минут.

Для разрабатываемой управляемой ракеты VLASM (Vertical Launch Anti-Submarine Missile) корабельного комплекса VLAAS (Vertical Launch Autonomous Attack System) разрабатывался и ее противокорабельный вариант с кассетной БЧ TMD, наполненной суббоеприпасами LOCAAS.

Боеприпас LOCAAS на практике показывал широкие возможности самоприцеливающихся (самонаводящихся) боеприпасов, делающих возможным ведение войн нового типа без нарушения государственной границы той или иной страны.

Другой американский СПБЭ «Viper Strike» был создан путем замены ИК ГСН суббоеприпаса BAT на полуактивную лазерную ГСН компанией Northrop Grumman’s Land Combat Systems. «Viper Strike» предназначен для применения с БПЛА «Hunter» в условиях лазерной подсветки цели наблюдателями на земле или в воздухе.

«Viper Strike» имел кумулятивную БЧ массой 4 фунта (2 кг), но существуют варианты термобарической и осколочной БЧ.

Данные СПБЭ дали возможность применять их уже с беспилотных летательных аппаратов и тем самым перейти к новому облику боевых действий, так для установки на БПЛА «Hunter» суббоеприпаса BAT был создан блок совместимости MIU (Mission Integration Unit), обеспечивающий координацию между блоком управления суббоеприпасом BAT, электронной аппаратурой БПЛА и наземным пунктом управления, а также создан специальный обтекатель BUET (BAT UAV Ejection Tube) массой 4 кг.

ФОТО 78. Американский самоприцеливающийся боевой элемент ВАТ (Brilliant Antiarmor Technology)

ФОТО 79. Американский самоприцеливающийся боевой элемент Viper Strike: сайта www.militaryphotos.net

Руководство ЦРУ еще до терактов 11 сентября 2001 года разрабатывало тактику использования БПЛА для нанесения ударов по базам Аль-Каиды в Афганистане, и 16 февраля 2001 года прошли успешные испытания БПЛА Predator по уничтожению наземных целей ПТУРСами Hellfire AGM–114C.

После начала войны в Афганистане в 2001 году силы специального назначения ВВС США использовали 60 БПЛА типа «Predator», с тем что часть из них была модифицированна в MQ-1A («M» — multi-role — многоцелевой), получив лазерный целеуказатель и возможность применения противотанковых управляемых ракет типов AGM-114 Hellfire или AIM-92 Stinger класса «воздух — воздух».

18 ноября 2001 г. в Афганистане впервые в боевых условиях был применен ударный БПЛА MQ-1B «Predator-A», вооруженный ПТУР «Hellfire». Новый БПЛА MQ-1B «Predator-B» был вооружен самонаводящимися суббоеприпасами LOCAAS с дальностью действия: планирующий — 70 км, с турбореактивным двигателем — 170 км.

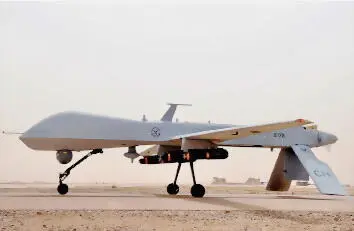

ФОТО 80. БПЛА MQ-1B

В дальнейшем эти БПЛА активно использовались в Ираке, а также в других операция США, в том числе и для уничтожения в Йемене группы боевиков Аль-Каиды 3 ноября 2002 года. БПЛА «Predator», вылетев из базы в Джибути, уничтожил в Йемене машину с одним из лидеров Аль Каиды — Аль Харти.
