Олег Валецкий - Оружие современных войн. Боеприпасы, системы управляемого вооружения и меры противодействия их применению

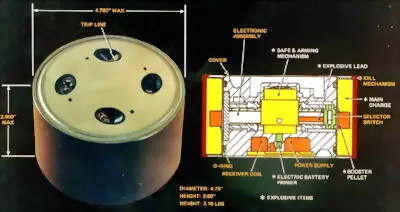

ФОТО 69. Кассетная осколочная мина BLU 92 с натяжными датчиками цели, фото из справочника ORDATA 2"(International deminer’s guide to UXO identification, recovery and disposal)

В отличие от противопехотных мин у противотанковых мин данной системы нет элементов неизвлекаемости. Поскольку при сбрасывании мин с самолета в бомбовых кассетах невозможно было предугадать, какой стороной мина окажется лежащей на земле, то она имеет два вогнутых диска направленные в обе стороны.

Противопехотные мины BLU-92/B были одинаковых размеров с противотанковыми при весе в 3,2 фунта (1,44 кг) и при весе заряда (гексотол — Composition B-4) в 1,2 фунта (540 г). Мина имела осколочное действие и имела с каждой стороны по четыре выбрасываемых натяжных датчика цели (длина 40 футов ≈ 12 метров).

После падения на землю через две минуты из мины в стороны будет выброшено с помощью газовых вышибных зарядов 4 грузика с натяжными проволоками длиной 12 метров. Взрыв происходил при натяжении проволоки (сила натяжения 405 г), когда происходило замыкание электрических контактов взрывателя, либо при изменении ее положения. Этот же взрыватель играет роль элемента неизвлекаемости. Мина также имела элемент самоликвидации, устанавливаемый на сроки 4 часа, 48 часов и 15 суток.

Ныне система Gator снята с вооружения.

Также для нанесения ударов по аэродромам ВВС Ирака в войне 1991 г. англичане использовали и несбрасываемый двухсекционный контейнер JP-233 (длина 6,5 м). Одна секция контейнера имела наполнение из 30 бомб проникающего действия SG-357 (масса 26 кг), а другая — 215 осколочных мин HB (ХБ)-876 с акустическим взрывателем (для затруднения работ по восстановлению ВВП). Бомба проникающего действия SG 357 (вес 26 кг, заряд 3 кг, длина 253 мм при диаметре 890 мм в средней и 183 мм в носовой части корпуса) имеет тандемную БЧ, кумулятивную и фугасную, причем диаметр фугасной БЧ вдвое меньше диаметра кумулятивной.

Бомбы SG 357 устанавливаются в направляющих под углом 30° в сторону, противоположную движению самолета. После выстреливания вышибным зарядом, бомбы спускаются на тормозных парашютах на поверхность и кумулятивный снаряд создает воронку, в которую входит фугасный снаряд (в корпусе повышенной прочности). Кумулятивная БЧ обеспечивает пробитие до 1 м бетона, для чего при применении обычной бетонобойной бомбы требуется вдвое большая масса (около 35 кг) и ее применение со средних и больших высот.

Мины НВ 876 выбрасываются из 90 направляющих (по 45 на одну сторону) под углами 15° и 35° по направлению к земле. Общее число мин 215. Мины опускаются на парашюте, и десять ножек из металлических пластин выравнивают тело в вертикальное положение. Мина обладает магнитным датчиком и поражает цель ударным ядром с одновременным осколочным действием (в корпусе есть готовые осколки).

В каждом отсеке JP-233 есть микропроцессоры и счетчики, программируемые заранее.

Самолеты «Tornado Gr1» применили в ходе войны 1991 года в Ираке и Кувейте около 100 кассетных авиабомб JP-233, потеряв при этом один самолет.

После Ирака в США была начата разработка специальных хвостовых аэродинамических модулей WCMD (Wind Corrected Munitions Dispenser), управляемых с помощью системы спутниковой навигации GPS и позволяющих при высоте сбрасывания до 15 000 мдостичь дальности около 60 км.

Авиация ВВС и ВМС США в войне в Югославии в 1999 году использовала кумулятивно-осколочно-зажигательные суббоеприпасы BLU-97 CEM (Combined Effects Munitions).

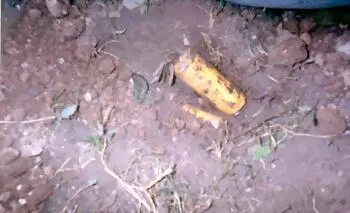

ФОТО 70. Неразорвавшийся кумулятивно-осколочно-зажигательный суббоеприпас BLU 97: Далибор Маркович (Dalibor Markovich)

Эти боеприпасы имели массу 1,5 кг при весе заряда ВВ (смесь гексогена — Ciclotol) в 287 грамм и обладали действиями — кумулятивным (бронебойность до 120 мм литой брони), осколочным и зажигательным (благодаря обручу из циркония). Эти боеприпасы применялись с помощью сбрасываемого контейнера CBU-87B (202 суббоеприпаса), а также с помощью планирующего управляемого контейнера AGM-154A (145 суббоеприпасов).

Помимо этого и крылатая ракета BGM-109D содержала 7 контейнеров по 23 суббоеприпаса BLU-97 в каждом, но ее применение в операции в Югославии отмечено не было.

Также как и в Ираке в 1991 году, в Югославии в 1999 году американскими ВВС часто использовались противотанковые кумулятивные суббоеприпасы Mk118 (пробивают до190 мм литой брони) в снаряжении контейнера Mk20 (247 Mk118).

В войне 1999 года в Югославии авиация ВВС Франции также применяла кассетные боеприпасы BLG-66 «Belouga».

При этом кассетные боеприпасы по причине небольших своих размеров могли наполнять как авиабомбы, так и артиллерийские снаряды и ракетные снаряды реактивных систем залпового огня, и тем самым являлись одновременно как авиационными, так и артиллерийскими боеприпасами.

Первым кассетным артиллерийским снарядом в армии США был 155-мм M483/A1, принятый на вооружение и бундесвера. Кассетная БЧ этого снаряда содержит 24 суббоеприпаса М46 или 64 М42 (дальность стрельбы до 17 км). Позднее часть этих снарядов наполнялась осколочными суббоеприпасами М43. В дальнейшем снаряд M483/A1 был заменен снарядом М864 с увеличенной (посредством донного газогенератора) дальностью стрельбы до 28 км(48 М42 и 24 М46), а ему на смену пришел снаряд М982 (64 М85 — усовершенствованные М42/46).

Американские осколочно-кумулятивные боеприпасы М42/46 копировались многими странами, в частности Германией, производившей их модификации RH-2, а также и Югославией, выпускавшей модификации КБ-1 и КБ-2.

Для артиллерии стран НАТО был разработан целый ряд кассетных боеприпасов. В Германии находятся на вооружении 155-мм снаряды DM652 (RH-49) с 49 осколочно-кумулятивными суббоеприпасами RH-2 (модификации американского снаряда M42/46), и DM642 (RH-63). Снаряды DM642 производились также в Италии под обозначением IM 303.

В войнах США в Персидском заливе (1991 и 2003 гг.) важную роль сыграла американская 227-мм РСЗО М270.

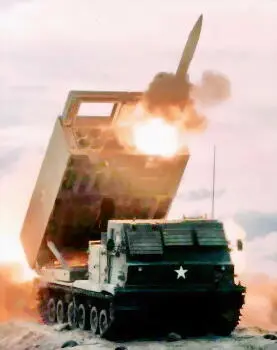

ФОТО 71. РСЗО М270

Разработка РСЗО М270 была начата в 1976 г. совместными усилиями США, ФРГ, Великобритании, Италии и Франции (позже Франция вышла из проекта). РСЗО М270 оснащена одной ПУ с двумя сменными модулями. В каждом модуле находилось 6 направляющих с 227-мм реактивными снарядами. Первые ракеты были неуправляемые и оснащены моноблочными и кассетными БЧ. Кассетные БЧ содержали 644 осколочно-кумулятивных боевых элемента М77 (бронебойность 102 мм), замененными в дальнейшем осколочными суббоеприпасами M85 или 28 противотанковыми противоднищевыми минами АТ-2 немецкой разработки. Дальность действия в зависимости от БЧ варьировалась от 32 до 40 км. Затем был разработан кассетный реактивный снаряд М26А2 ER-MLRS (Extended-Range MLRS) с увеличенной до 45 км дальностью стрельбы. БЧ ракеты М26А2 ER-MLRS содержит меньшее число суббоеприпасов М77 (518 ед.), но они более равномерно накрывают площадь поражения. Впервые эти РС были применены в ходе войны 1991 г. в Персидском заливе. В дальнейшем ракеты М26А2 послужили основой для создания ракет М30-GМLRS с GPS-ГСН (спутниковой), содержащих 409 суббоеприпасов М85, представлявших собой усовершенствованные модели КБЭ М77 (максимальная дальность стрельбы до 60 км). Залпом одной установки РСЗО М270 при использовании кассетной БЧ с осколочно-кумулятивными боеприпасами покрывается площадь около одного квадратного километра.
