Олег Валецкий - Оружие современных войн. Боеприпасы, системы управляемого вооружения и меры противодействия их применению

В 1980–1990-х годах главный упор в повышении поражающей силы боеприпасов был сделан на развитие кассетных и самонаводящихся (самоприцеливающихся) боеприпасов. При этом, если кассетные неуправляемые боеприпасы служат для поражения площадных целей, то управляемые предназначены для поражения таких точечных целей как бронетехника на марше или в ходе совершения ею тех или иных маневров. В силу принципа их применения наблюдается тенденция к использованию однотипных боеприпасов артиллерией и авиацией, поэтому следует рассматривать все типы подобного оружия.

Условно кассетные боеприпасы можно разделить на мины и боевые элементы (суббоеприпасы), тогда как суббоеприпасы можно разделить, на неуправляемые и самоприцеливающиеся.

При этом и сама классификация «кассетные боеприпасы» достаточно условна, так как еще в СССР в годы Второй Мировой войны под руководством конструктора Ларионова были разработаны кумулятивные боеприпасы ПТАБ-1, которые использовались в ходе Великой Отечественной войны поодиночно, в гроздьях и контейнерах. Эти бомбы, прошедшие затем ряд модернизаций, после войны применялись для снаряжения бомбовых контейнеров типа РБК (разовая бомбовая кассета).

В послевоенном СССР применялись модификации противотанковых бомб кумулятивного действия ПТАБ — ПТАБ-1,5 (вес 1,4 кг, заряд 0,6 кг тротила, размеры 67/396 мм), ПТАБ-2,5 (вес 2,7 кг, заряд 0,5 кг гексотола, размеры 69/395 мм), ПТАБ-1М (вес 1 кг, заряд 0,5 кг гексотола, размеры 42/260 мм), ПТАБ-1 (вес 1 кг, калибр 42 мм).

Также в Советском Союзе, в ходе Финской и Великой Отечественной войн, применялись подвесные кассетные контейнеры РРАБ (ротативно-рассеивающие авиабомбы): РРАБ-1, РРАБ-2, РРАБ-3, наполняемые различным числом осколочных боеприпасов АО-8, АО-10 или АО-25, а также зажигательных авиабомб малого калибра ЗАБ-25.

В годы Второй Мировой войны Германия применяла в гроздьях авиабомбы SC-10 массой 8,6 кг (заряд 1 кг литого тротила) и длиной 58 см, а также суббоеприпасы SD-2. Немцы использовали в гроздьях и авиабомбы проникающего действия SBe-50 массой 50 кг.

На вооружении российских ВВС состояло большое число кассетных контейнеров, в том числе кассетный контейнер РБК-250 с несколькими вариантами наполнения, в том числе и 150 осколочными АО-1, и планирующий отбрасываемый контейнер кассетных боеприпасов РБК-500У с INS/GPS наведением. Кассетные суббоеприпасы применяются также РСЗО Ураган и Смерч с различными вариантами наполнения: как, например, 10 ОФАБ-50 Уд (осколочно-фугасных бомб); 106 осколочных суббоеприпасов АО-2,5; 250 осколочных АО-1, 352 противотанковых кумулятивных суббоеприпаса ПТАБ, 268 противотанковых кумулятивных суббоеприпасов ПТАБ-1М, 295 зажигательных суббоеприпасов ЗАБ, 15 самоприцеливающихся (самонаводящихся) боевых элементов (суббоеприпасов) СПБЭ-Д, 12 бомб проникающего действия БЕТАБ, 10 бомб проникающего действия БЕТАБ-М, 565 осколочных ШОАБ-0,5; 108 осколочных АО-2,5.

В первых суббоеприпасах американских ВВС BLU-3/B и BLU-4 A/B при ударе о землю из корпуса выбрасывался боевой убойный осколочный элемент, который на высоте 10 футов приводился в действие натяжным шнуром, крепившимся за корпус суббоеприпаса.

ФОТО 52. Американский кассетный осколочный боевой элемент BLU 3B:, справочник "Bomb Live Unit (BLU) Recognition Guide" (Mines Advisory Group Lao PDR)

Взведение взрывателя происходило в полете, когда поток воздуха отбрасывал защелку и предохранительный обруч, раскрывая крылышки суббоеприпаса. Суббоеприпасы BLU-3B и BLU-4 A/B различались лишь весом и размерами — 3,75 дюйма в длину и 2,75 в диаметре при весе 1,75 фунта и 3 дюйма в длину, 2,75 дюйма в диаметре при весе 1,25 фунта. Впоследствии в Польше производился осколочный кассетный боеприпас LBO, похожий на американский BLU-4/B.

Первый кумулятивный суббоеприпас BLU-7B в американских ВВС появился в 60-х годах, имел массу 1,5 фунта (около 700 г) при длине 7,57 дюймов и диаметре 2,75 дюйма (у модификации BLU-7 A/B 8,25 дюйма в длину и 2,75 в диаметре). При падении стабилизирующий парашют суббоеприпаса, вытягиваясь, взводил взрыватель, приводившийся в действие при ударе о цель или преграду.

В ходе войны во Вьетнаме эти суббоеприпасы часто разрывались на кронах деревьев. Чтобы предотвратить это, были разработаны baseball-суббоеприпасы BLU-24 (модификации B, B/B, C/B) и BLU-66 (A/B, B/B) с пластиковым обручем-предохранителем наверху, который отбрасывался при ударе о кроны деревьев.

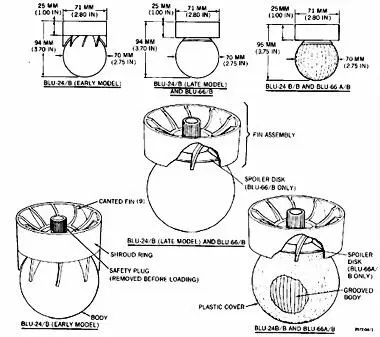

ФОТО 53. Американские осколочные кассетные боевые элементы BLU 24 и BLU 66: FAS-Military Analisis Network [ www.fas.org ]

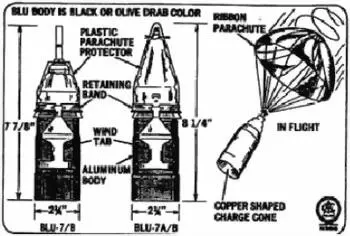

ФОТО 54. Американский кассетный кумулятивный противотанковый боевой элемент BLU 7A/B, фото из справочника "Bomb Live Unit (BLU) Recognition Guide" (Mines Advisory Group Lao PDR)

ФОТО 55. Американские осколочные кассетные боевые элементы BLU 24: FAS-Military Analisis Network [ www.fas.org ]

Вследствие наличия на корпусе суббоеприпасов наклонных ребер-крылышек скорость вращения достигала 2 400 оборотов в минуту, что было достаточным для приведения взрывателя в боевое положение после отброса предохранительного обруча.

Во время войны во Вьетнаме в США было разработано целое семейство суббоеприпасов APAM (Anti-Personnel/Anti-Materiel) осколочного и (или) зажигательного действия. При этом некоторые типы суббоеприпасов делались в двух модификациях — мгновенного и замедленного действия, и тем самым имели различное обозначение. Так BLU-26B (В — baseball) осколочный суббоеприпас мгновенного действия (масса 1 фунт (454 грамма), диаметр 2,75 дюйма) был практически идентичен суббоеприпасам BLU-36/B и BLU-59/B замедленного действия, имея с ними и одинаковые цвет (оливковый) и форму корпуса с четырьмя ребрами крылышками, но отличался лишь характером поверхности корпуса. Боеприпасы BLU-26B и BLU63/B, внешне похожие друг на друга (масса 1 фунт (454 грамма), диаметр 70 мм), отличались предназначением: первый был осколочным мгновенного действия, второй — миной осколочного действия.

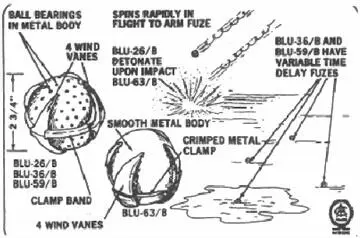

ФОТО 56. Американские осколочные кассетные боевые элементы BLU 26B, BLU 36B, BLU 59B: справочник "Bomb Live Unit (BLU) Recognition Guide" (Mines Advisory Group Lao PDR)

Также суббоеприпасы M38 и M40 (М — обозначение, употреблявшееся в артиллерии армии США в отличие от термина BLU — Bomb Live Unit, использовавшегося в ВВС США) диаметром 115 мм оливкового цвета, отличались тем, что первый был замедленного действия, а второй — мгновенного. Достаточно большую путаницу могла вызвать и окраска. Так, осколочно-зажигательный суббоеприпас BLU-61 (модификация BLU-61A/B) имел по оливковому корпусу желтые и красные точки, тогда как осколочный суббоеприпас замедленного действия BLU-39/B имел вокруг корпуса красную полосу, хотя оба боеприпаса были боевыми.
