Олег Валецкий - Оружие современных войн. Боеприпасы, системы управляемого вооружения и меры противодействия их применению

Для большинства отбрасываемых бомбовых контейнеров «Rockeye» применялся контейнер Mk7 (2 150 мм длиной и 330 мм в диаметре). Впервые он применялся во Вьетнаме, но не получил общепринятого обозначения — СBU.

Авиакассеты Мk20 «Rockeye» были применены ВВС Израиля в войне 1973 года против танковых подразделений арабских армий, по вызову командиров израильских танковых подразделений, что для арабских командиров было большой неожиданностью.

В 70–90-х годах на вооружении ВВС США находились кассетные контейнеры CBU-7/A (1 200 BLU-18), CBU-12/A (213 BLU-17/B), CBU-24/B (670 BLU-26/B), CBU-25/A (132 BLU-24/B), CBU-29/B (670 BLU-36/B), CBU-46/A (444 BLU-66/B), CBU-49/B (670 BLU-59/B), CBU–52А/В (220 BLU-61 A/B), CBU-53/B (670 BLU-70/B), CBU-54/B (670 BLU-68B), CBU-60/A (264 BLU-24/B), CBU-63/B (2 025 M40), CBU-70/B (79 BLU-85/B), CBU-71/B (650 BLU-86/B), CBU-75A/B (1 420 BLU-63 или 355 BLU-86), CBU-76/B (290 BLU-61A/B), CBU-77/B (790 BLU-63/B), CBU-81/A (45 BLU-49A/B), CBU-98 (24 британские мины для минирования аэродромов HB-876), Mk15 (2 020 M40), Mk22 (2 020 M38).

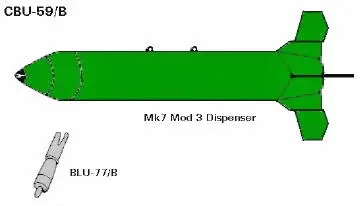

ФОТО 64. Американский кассетный отбрасываемый контейнер CBU 59B и осколочно-кумулятивный боевой элемент BLU 77/B: FAS-Military Analisis Network [ www.fas.org ]

По причине множества типов контейнеров и элементов их снаряжения нередко возникает определенная путаница. Например, суббоеприпасы BLU-61/B использовались в CBU-49 (217 шт.) и CBU-52 (254 шт.), а бомбовые контейнеры могли иметь и другое наполнение.

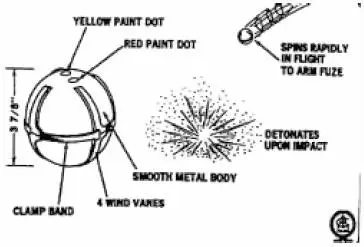

ФОТО 65. Американский кассетный осколочно-зажигательный боевой элемент BLU 61B, фото из справочника "Bomb Live Unit (BLU) Recognition Guide" (Mines Advisory Group Lao PDR)

В то же время различные модификации одного и того же типа контейнеров могли наполняться различными типами суббоеприпасов, к примеру, модификация CBU-49/B наполнялась 670 суббоеприпасами BLU-59/B.

В Ираке в 1991 г., а затем и в Югославии в 1999 г. американские ВВС, авиация ВМС и КМП широко применяли кассетную авиабомбу «Rockeye» (модификации СBU-99/В, СBU-99 А/В, СBU-100В, СBU-100А/В, Mk20/Mod 3, Mk20/Mod 4 и Mk20/Mod 6), снаряженную 247 кумулятивно-осколочными суббоеприпасами Мк118 (модификации Mod-0, Mod-1 и VECP).

Кассетные контейнеры CBU-99/B, CBU-99 A/B, CBU-100/B и CBU-100 A/B использовали термально защищенные контейнеры типов SUU-75/B, SUU-75B, SUU-76/B и SUU-76B соответственно и взрыватели Mk339 Mod 1, FMO-140B, MK-339 Mod 1 и FMU-140B соответственно.

В Ираке в 1991 г. США применяли контейнер CBU-75/B «Sadeye» (1800 BLU-63/B или BLU-26), а также CBU-59B «Rockeye II», который снаряжался 717 осколочно-зажигательными суббоеприпасами BLU-77/B APAM (antipersonel/antimaterial), СBU-7 (650 BLU-68/B), CBU-58/B (650 BLU-63В) и CBU-52/B (217 BLU-61А, — B). Всего в войне в Персидском заливе 1991 г. по официальным данным было применено 17 831 различных авиационных контейнеров.

Великобритания разработала и применяла в Ираке в 1991 году и в Югославии в 1999 году, несбрасываемый контейнер BL-755, который продавала в 22 государства, в том числе и в Югославию. Контейнер BL-755 (1972 г.) наполняется 147 кумулятивными боеприпасами типов № 1 и № 2. Он использовался с малых высот, на которых осколочно-кумулятивные боеприпасы № 1 разбрасываются с помощью газогенератора.

В 1987 г. в Великобритании появилась модификация этого контейнера «Impoved» BL-755, а в дальнейшем и его отбрасываемая версия HADES.

Франция разработала и приняла на вооружение в 80-х годах управляемый контейнер кассетных боеприпасов «Beluga» BLG 88, снаряженный 151 суббоеприпасом GR-66 массой 1,3 кг (вес заряда ВВ — 368 г гексотола) трех типов (EG — осколочная, AC — кумулятивная, IZ — объектная мина замедленного действия). Длина контейнера 3 300 мм, диаметр 366 мм. Данный контейнер применялся ВВС Франции в Ираке и экспортировался в страны Африки, так, например, применялся ВВС Нигерии в Сьерра-Леоне в 1997 г.

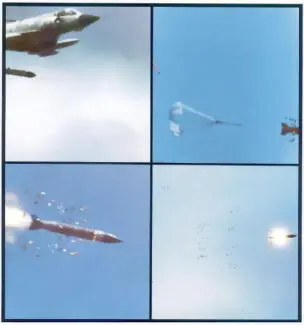

ФОТО 66. Действие из контейнера кассетных боеприпасов «Beluga» BLG 88, суббоеприпасами GR-66

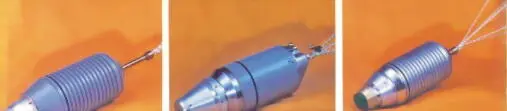

ФОТО 67. Суббоеприпасы GR-66

В 1991 г. в Ираке американцы использовали и так называемое «тактическое минирование» путем применения системы кассетных боеприпасов «Gator». «Тактическое» минирование, согласно уставу армии США FM 20–32, проводилось с целью нападения на противника и ограничения его маневренности.

Главное средство тактического минирования — это кассетные мины, противотанковые и противопехотные. В соответствии с духом теории о воздушно-наземной битве, предусматриваются действия авиации, артиллерии, вертолетных сил на установку десятков минных полей, содержащих десятки и сотни мин каждое.

Система Gator, применявшаяся в Ираке авиацией ВМС, состояла из кассетных авиабомб CBU-78 (масса около 250 кг) двух модификаций: одна CBU-78/В со взрывателем пиротехнического патрона Мk 339 и другая CBU-78 В/В со взрывателем пиротехнического патрона FMU-140 В. Эти кассетные авиабомбы содержали 45 противотанковых мин BLU-91B с неконтактным магнитным взрывателем и 15 противопехотных мин BLU-92 В натяжного (четыре натяжные проволоки) действия.

ФОТО 68. Американские отбрасываемые кассетные контейнеры CBU 78B и CBU 89B и кассетные мины BLU 91 B (противотанковая противоднищевая) и BLU 92B (противопехотная осколочная): FAS-Military Analisis Network [ www.fas.org ]

Система Gator, применявшаяся авиацией ВВС, состояла из кассетных авиабомб CBU-89/В, имевших больший вес — до 450 кг, а потому содержавших большее число мин — 72 BLU-91/В и 22 BLU-92/В.

Эти кассетные авиабомбы применялись с высоты от 250 футов (72,6 метра) до 5 000 футов (1 524 метра), что хотя и делало их уязвимыми для огня наземной ПВО, в том числе зенитной артиллерии, но в то же время опасность была сведена на минимум, так как установка минных полей не требовала полета над боевыми порядками войск.

Помимо этого, для установки минных полей могли использоваться вертолеты общего назначения — UH-60 с установленными на них системами дистанционного минирования Volcano, использующей мины BLU-91В/92В в контейнерах-направляющих М-87 (в каждом одна противопехотная и пять противотанковых мин, обеспечивающих разбрасывание мин по ширине (на один пролет, на 2 780 метров и по глубине на 120 метров, на скоростях от 30 до 210 км/час). Система Volcano использовалась и в наземных средствах, и при подходящих условиях, допустим, глубокого маневра, также могла быть использована для тактического минирования.

Противотанковая противоднищевая BLU-91/B принадлежала к семейству кассетных мин FASCAM (Family of Scatterable Mines) и обладала весом 3,8 фунта (1,7 кг) и зарядом в 1,3 фунта (584 грамма) циклонита — флегматизированного гексогена (RDX/ Estane 95/5-гексоген/эстан–95/5). Мина имела призматический облик и действовала эффектом ударного ядра. Два диска были направлены в обе стороны корпуса (вверх и вниз), а между ними находился заряд и электронный взрыватель магнитного действия. Срок боевой работы мины фиксировался на 4 часа, 48 часов или 15 дней, после чего мина самоликвидируется подрывом. Срок боевой работы устанавливается оператором перед началом минирования, когда мины уже загружены в носитель. В боевое положение взрыватель приводится через две минуты после касания земли. При этом до 0,5 % мин в этот период самоуничтожаются вследствие того, что мины оказались поврежденными, или из-за того, что они оказались вблизи металлических предметов.
