Предельные отклонения, относящиеся ко всем числовым значениям величины показателя, помещают в одной графе, указывают в головке таблицы под наименованием или обозначением этого показателя, как показано на рисунке К.12.

2.16 Текст, повторяющийся в строках одной и той же графы и состоящий из одиночных слов, чередующихся с цифрами или буквенно–цифровыми обозначениями, заменяют кавычками в соответствии с рисунком К.12.

Если повторяющийся текст состоит из двух или более слов, при первом повторении его заменяют словами «То же», а далее кавычками в соответствии с рисунком К.12.

Если повторяется лишь часть фразы, то допускается эту часть заменять словами «То же» с добавлением дополнительных сведений, как показано на рисунке К.12.

При наличии горизонтальных линий текст необходимо повторять.

Не допускается заменять кавычками повторяющиеся в таблице цифры, математические знаки, знаки процента и номера,

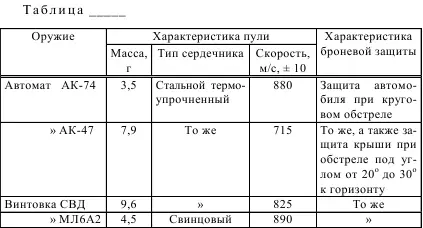

Рисунок К.12 – Пример оформления таблицы с предельными отклонениями, относящимися ко всем числовым значениям величины показателя обозначения марок материалов и типоразмеров продукции, обозначения ссылочных стандартов.

2.17 При отсутствии отдельных данных в таблице следует ставить прочерк (тире) в соответствии с рисунком К.2.

2.18 При указании в таблицах последовательных интервалов чисел, охватывающих все числа ряда, перед числами пишут «От … до … включ.», «Св. … до … включ.» в соответствии с рисунками К.7 и К.13.

При указании в таблицах интервала, который охватывает любые числа, расположенные между крайними числами этого интервала, ставят тире в соответствии с рисунками К.5 и К.6.

2.19 Числовое значение показателя проставляют на уровне последней строки наименования показателя в соответствии с рисунком К.14.

Содержание характеристики, приведенное в таблице в виде текста, записывают на уровне первой строки наименования этой характеристики в соответствии с рисунками К.12 и К.15.

2.20 При необходимости указания в таблице предпочтительности ограничения применения числовых значений величин или типов (марок и т.п.) продукции допускается применять условные отметки с пояснением их в тексте стандарта, например заключать в скобки те значения, которые не рекомендуются к применению или имеют ограниченное применение, указывая в примечании значение скобок в соответствии с рисунком К.16.

Рисунок К.13 – Пример оформления таблицы при указании в ней последовательных интервалов чисел, охватывающих все числа ряда

Рисунок К.14 – Пример записи в таблице числового значения показателя

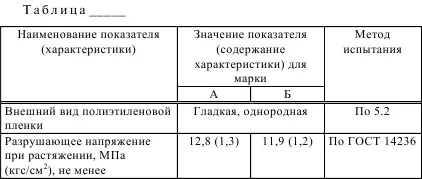

Рисунок К.15 – Пример записи в таблице содержания характеристики, приведенного в виде текста

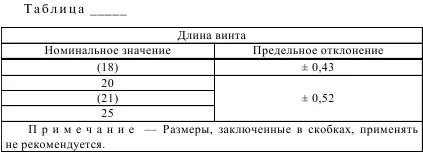

Рисунок К.16 – Пример указания в таблице предпочтительности ограничения применения числовых значений величин или типов (марок и т.п.) продукции

2.21 В таблицах при необходимости применяют утолщенные, как правило, ступенчатые линии (как показано на рисунке К.17), например, в следующих случаях:

– для выделения диапазона, отнесенного к определенному значению;

– для объединения позиций в группы;

– для указания предпочтительных числовых значений данного показателя (параметра, размера), которые обычно располагают внутри ступенчатой линии;

– для указания, к каким значениям граф и строк относятся определенные отклонения.

При этом в тексте или примечании к таблице приводят соответствующее пояснение.

2.22 Если необходимо пояснить отдельные данные, приведенные в таблицах, то эти данные следует обозначать надстрочным знаком сноски.

Оформление сносок должно соответствовать требованиям, указанным в приложении X.

Если в таблице имеются сноски и примечания, то в конце таблицы приводят сначала сноски (если сноска не относится к тексту примечания), а затем примечания, как показано на рисунке К.17.

2.23 Цифровые значения в графах таблиц проставляют так, чтобы разряды чисел во всей графе были расположены один под другим, если они относятся к одному и тому же показателю (па

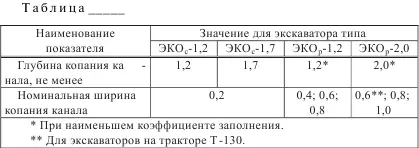

Рисунок К.17 – Пример таблицы с выделением, например, предпочтительных числовых значений для данного показателя раметру, размеру). Количество десятичных знаков для всех значений величин в одной графе соблюдают, как правило, одинаковое.

2.24 Для продукции массой до 100 г допускается приводить массу определенного количества продукции, а для продукции, изготовленной из разных материалов, может быть указана масса изделия отдельно для каждого материала. Примеры указанных выше случаев приведены на рисунке К.18.

Вместо указания в таблице массы продукции, изготовленной из разных материалов, допускается давать в примечании к таблице ссылку на поправочные коэффициенты, как показано на рисунке К.18.

2.25 При наличии в стандарте небольшого по объему цифрового материала оформлять его в виде таблицы нецелесообразно – рекомендуется приводить в виде текста (вывода), располагая цифровые данные в виде одной или двух колонок. При этом, если цифровые данные приведены в виде одной колонки, их отделяют от поясняющего текста отточием. Если цифровые данные приведены в двух колонках, то поясняю

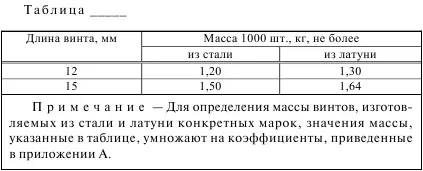

Рисунок К.18 – Пример таблицы с показателем, приведенным для определенного количества продукции или для продукции, изготовленной из разных материалов

щий текст помещают между ними, причем во второй и последующих строках повторяющуюся часть поясняющего текста заменяют кавычками.

Примеры

1 При этом отклонения размеров профилей от номинальных не должны превышать следующих значений, %:

± 2,5………………..по высоте;

± 1,5………………..по ширине полки;

± 0,3…………………по толщине стенки;

± 0,3…………………по толщине полки.

2 Допускаются отклонения от указанных значений в следующих пределах:
