2.6.2 Если в конце страницы таблица прерывается и ее продолжение будет на следующей странице, то в первой части таблицы нижнюю горизонтальную черту, ограничивающую таблицу, не проводят, за исключением линий, несущих смысловое значение (см. 2.21).

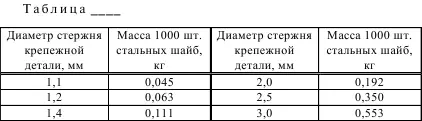

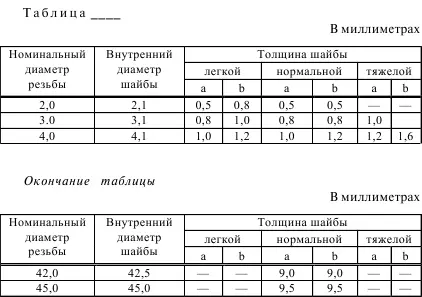

2.6.3 Таблицы с небольшим количеством граф допускается делить на части и помещать одну часть рядом с другой на одной странице, отделяя их друг от друга двойной линией. При этом повторяют головку таблицы в соответствии с рисунком К.3.

2.7 Графу «Номер по порядку» в таблицу не допускается включать.

При необходимости нумерации показателей, включенных в таблицу, порядковые номера указывают в первой графе (боковике) таблицы непосредственно перед их наименованием в соответствии с рисунком К.4. Перед числовыми значениями величин и обозначением типов, марок продукции порядковые номера не проставляют.

Рисунок К.2 – Пример оформления таблицы при делении ее на части

Примечание —Содержание таблиц, показанных на рисунках К.2–К18, является условным, приведенным только для иллюстрации соответствующих требований настоящего стандарта.

Рисунок К.3 – Пример оформления таблицы с небольшим количеством граф и делением ее на части

2.8 Обозначение единицы величины, общее для всех данных в строке или графе, указывают после наименования соответствующего показателя (см. рисунки К.4 и К.5).

Рисунок К.4 – Пример оформления таблицы с нумерацией включенных в нее показателей

Рисунок К.5 – Пример оформления таблицы с единицей величины, имеющей обозначение, общее для всех данных в строке или графе

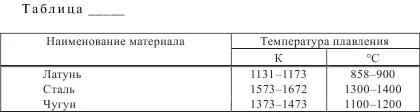

2.9 Если необходимо привести числовые значения одного показателя в разных единицах величины, то их размещают в отдельных графах (строках). При этом в подзаголовках каждой из этих граф приводят обозначения данной единицы величины в соответствии с рисунком К.6.

Рисунок К.6 – Пример оформления таблицы с числовым значением одного показателя в разных единицах величины в отдельных графах

Допускается приводить числовые значения одного показателя в разных единицах величины в одной графе, помещая значения, выраженные в одной из этих единиц, в скобки, в соответствии с рисунком К.7.

Рисунок К.7 – Пример оформления таблицы с числовым значением одного показателя в разных единицах величины в одной графе

2.10 Обозначения единиц плоского угла следует указывать не в заголовках граф, а после каждого числового значения (как при наличии горизонтальных линий, разделяющих строки, так и при их отсутствии), в соответствии с рисунком К.8.

Рисунок К.8 – Пример оформления таблицы с обозначением единиц плоского угла

2.11 Если все показатели, приведенные в графах таблицы, имеют одну и ту же единицу измерения, то ее приводят (начиная с предлога "в") над таблицей справа, а при делении таблицы на части – над каждой ее частью в соответствии с рисунком К.2.

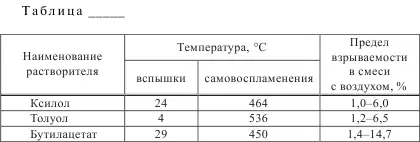

Если в большинстве граф таблицы приведены показатели, измеренные в одних и тех же единицах (например, в миллиметрах, вольтах), но имеются графы с показателями, выраженными в других единицах, то над таблицей следует писать обобщенное наименование преобладающих показателей и единицу измерения, общую для этих показателей, например: «Размеры в миллиметрах», «Напряжение в вольтах», а в заголовках (подзаголовках) остальных граф следует приводить обозначения других единиц (после наименования соответствующего показателя) в соответствии с рисунком К.9.

Р исунок К.9 – Пример оформления таблицы с обобщенным наименованием преобладающих показателей и единицей величины, общей для этих показателей

2.12 Для сокращения текста заголовка и/или подзаголовков граф отдельные наименования показателей (размеров, параметров) заменяют буквенными обозначениями, установленными ГОСТ 2.321, или другими обозначениями, если они пояснены в тексте стандарта или графическом материале, например: D – диаметр, H – высота, L – длина. При этом буквенные обозначения выделяют курсивом.

Параметры с одним и тем же буквенным обозначением, как правило, группируют последовательно, в порядке возрастания их номеров, как показано на рисунке К.9.

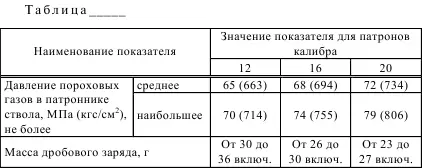

2.13 Если ограничительные слова «более», «не более», «менее», «не менее» и др. относятся ко всем значениям показателя (параметра, размера), то их помещают в заголовке (подзаголовке) графы или в заголовке строки после обозначения единицы величины данного показателя и отделяют от нее запятой в соответствии с рисунками К.4, К.7, К.9. При этом ограничительные слова приводят после наименования показателя, если единица величины данного показателя указана над таблицей.

2.14 Числовые значения величин, одинаковые для двух, нескольких или всех строк, как правило, указывают один раз в соответствии с рисунком К.10.

Рисунок К.10 – Пример оформления таблицы с числовыми значениями величин, одинаковыми для двух, нескольких или всех строк

В обоснованных случаях (когда это не затрудняет пользование таблицей) допускается указывать один раз числовые значения одного показателя, одинаковые для двух и более граф, как показано на рисунке К.11.

Рисунок К.11 – Пример оформления таблицы с приведением один раз числовых значений одного показателя, одинаковых для двух и более граф

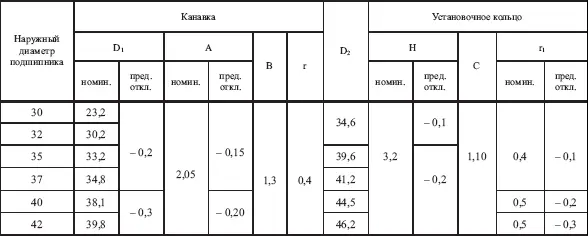

2.15 Предельные отклонения, относящиеся к двум или нескольким числовым значениям величины показателя, указывают в отдельной графе в соответствии с рисунком К.10.
