Искреннее удивление вызывает то, что Р-17 до сих пор находится на вооружении некоторых армий. Трудно понять, какими соображениями руководствовались разработчики в 1962 году, если уже тогда было прекрасно известно, что у американцев полным ходом идет разработка твердотопливной ракеты “Першинг” (Pershing). Этой ракетой занималась фирма Martin Marietta, вкладывая в нее самые совершенные ракетные технологии того времени.

Первый экземпляр “Першинга” взлетел с мыса Канаверал 25 февраля 1960 года, через 22 месяца после начала проектирования. Пуск был неудачным, ракета пролетела всего 60 км и упала в Атлантический океан. На доведение “Першинга” до кондиции и налаживание серийного производства ушло два года, и в январе 1962 года прошел первый успешный запуск ракеты на максимальную дальность — 740 км.

Ракета Pershing-1 была двухступенчатой. Двигатели обеих ступеней имели тонкий стальной корпус и работали на смесевом топливе на основе полиуретана. Первая ступень разгоняла ракету до определенной скорости, после чего срабатывали устройства отсечки тяги и разделения ступеней. Время работы второй ступени зависело от дальности полета.

Инерциальная система наведения управляла ракетой при помощи аэродинамических и газовых рулей. Аэродинамические рули были попарно связаны друг с другом. Одна пара управляла по тангажу, а другая по курсу и крену. На первой ступени имелись неподвижные треугольные стабилизаторы.

Ракетный комплекс “Першинг-1” в своей окончательной конфигурации состоял из четырех гусеничных машин, созданных на базе бронетранспортеров М-113. Первая машина перевозила ракету, вторая — боеголовку, а на остальных двух находились электростанция и командный пункт. Разместить все на одной машине не позволяли габариты тогдашней электронной техники. Конечно, американцы могли создать тягач огромных размеров, наподобие нашего — в комплексах-бронтозаврах типа РТ-15/20. Но тогда он бы не поместился в транспортном самолете. А последнее было свято, ведь воевать “Першингу” предстояло в Европе, “путешествуя” за механизированными подразделениями сухопутных войск.

Оперативно-тактическая ракета Р-17

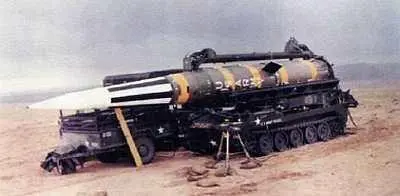

Ракета Pershing-1на гусеничном транспортере

Первый ракетный батальон с четырьмя пусковыми установками ракет “Першинг-1” прибыл в Германию весной 1964 года. В 1965 году подразделения “Першингов”, с ядерными боеголовками мощностью от 40 до 400 Кт, стали нести в Германии боевое дежурство. Но быстрые смены позиций входили в противоречие с низкой подвижностью гусеничных транспортеров, а ламповая электроника часто отказывала. Это заставило американцев приступить к модернизации комплекса. Соответствующий заказ фирме-производителю выдали в ноябре 1967 года. Фирма заменила всю элементную базу на транзисторы, а гусеничные транспортеры на колесные машины. Ракету вместе с боеголовкой разместили на одной машине. Модернизированный комплекс получил название Pershing-1A. Характеристики ракеты при этом не изменились.

Перевооружение всех частей на новый комплекс американцы завершили к 1971 году.

Ответом на “Першинг” стало запоздалое постановление правительства СССР № 934–405 от 5 сентября 1962 года, в котором выдвигались требования к советскому аналогу “Першинга” с дальностью полета 800 км. Началась разработка комплекса под названием “Темп-С”. Работу поручили НИИ-1 Министерства оборонной промышленности, главный конструктор А. Д. Надирадзе.

В 1964 году в НИИ завершили разработку и приступили к летным испытаниям двухступенчатой твердотопливной ракеты с индексом 9М76. На каждой ступени имелось по четыре сопла и устройства отсечки тяги. Ракета управлялась при помощи сферических дефлекторов на каждом сопле, которые могли отклонять тягу в нужном направлении. Ступени соединялись между собой ферменной конструкцией.

Система наведения ракеты инерциальная, с гиростабилизированной платформой, на которой располагались акселерометры для измерения ускорений по трем осям. На основе интегрирования их показаний вычислялись скорости и преодоленное ракетой расстояние.

Для хранения, транспортировки и пуска ракеты был разработан специальный контейнер с электрической системой обогрева. Контейнер перевозился четырехосным тягачом MA3-543A. Перед запуском контейнер выставлялся в вертикальное положение и раскрывался.

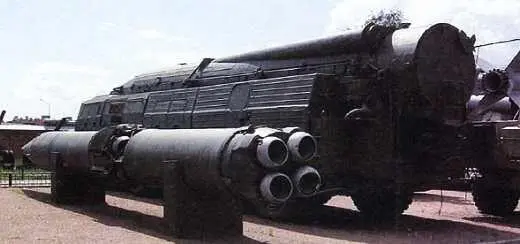

Ракета 9М76комплекса “Темп-С”.Рядом пусковая мобильная установка

Первый пуск ракеты состоялся 14 марта 1964 года. 18 июля ракета была запущена на максимальную дальность 850 км. 29 декабря 1965 года, после доработок связанных с увеличением точности стрельбы, мобильный ракетный комплекс “Темп-С” с ракетой 9М76 приняли на вооружение.

Серийное производство комплекса “Темп-С” продолжалось до начала 80-х годов. Всего построили 726 ракет и 135 пусковых установок. После прихода к власти Ю. В. Андропова четыре ракетные бригады “Темпов” (48 пусковых установок) были развернуты в Восточной Европе, в противовес американским “Першингам” Две бригады находились в ГДР, и две — в Чехословакии. До этого ракеты эксплуатировались исключительно на территории СССР.

Успех комплекса “Темп-С” поднял престиж скромного НИИ-1, и оно превратилось в солидный Московский институт теплотехники (МИТ), став монополистом в разработке твердотопливных ракет всех классов.

В 1966 году, не без участия легендарного Д. Ф. Устинова, новому институту поручили разработку мобильного стратегического ракетного комплекса, заказанного постановлением ЦК и Правительства от 6 марта 1966 года № 185-60. Комплекс получил название “Темп-2С”, а ракета — индекс 15Ж42.

Коллектив разработчиков с самого начала поставил перед собой задачу максимально повысить удельный импульс двигателей своего изделия. Для этого все РДТТ оснастили одним неподвижным соплом, что дало увеличение тяги, а в конструкции ракеты максимально использовали композиционные материалы, что уменьшило вес. Из разных сортов стеклопластика были выполнены корпуса двигателей и сопла.

Особо хочется сказать о конструкции боевой части. Она состояла из одной термоядерной боеголовки и нескольких ложных целей, которые крепились на специальной ступени разведения с РДТТ. В конце траектории полета ступень разведения разворачивалась на 180 градусов, как говорят ракетчики — “совершала кувырок”, и летела двигателем вперед. Этот маневр исключал возможное соударение отделенной боеголовки со ступенью и ее закручивание перед входом в атмосферу. После кувырка тяга двигателя ступени реверсировалась. Для этого основное сопло перекрывалось, а продукты горения направлялись по трубам в четыре сопла, которые закреплялись на боках корпуса. Управление этими соплами предоставляло возможность маневрировать ступенью и точнее “разбрасывать” полезную нагрузку.
