Водоизмещение — 610 т

Длина — 31,1 м

Ширина — 10,0 м

Вооружение — 24 орудия

Экипаж — 200 человек

---

Построен на частной верфи в Баскии (Basque) судовладельцем Martin de Arana по заказу Королевского флота. Вооружен бронзовыми пушками, снятыми с галеона «Nuestra Senora de Atocha». Был предназначен для службы в Карибском море, но принимал участие в составе Португальской эскадры Океанского Флота в войне против Франции. Участвовал в сражении при Dawns.

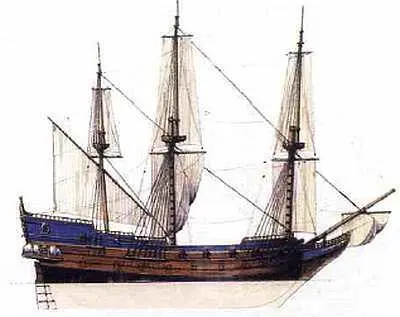

• «Нуэстра Сенора Концепсион» («Nuestra Senora de La Puray Limpia Conception»), Испания, 1641 r.

Водоизмещение — 600 т

Длина — 42,7 м

Вооружение — 36 орудий

Экипаж — 250 человек

---

Один из последних классических галеонов. Построен в Гаване в 1620 году как грузовой нао, но в 1639 году был перестроен для охранной службы в Вест-Индии. При перестройке учитывался голландский опыт, что привело к значительному уменьшению башеноподобных надстроек. Погиб во время урагана в 1641 году у острова Гаити с грузом золота. В конце XVII столетия судно было обнаружено английским кораблем, который и снял с борта галеона большую часть груза.

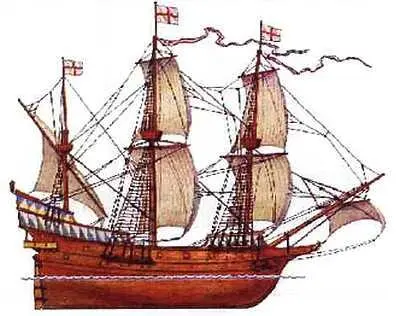

• «Голден Хайнд» («Golden Hind»), Англия, 1560 г.

Водоизмещение — 300 т

Длина — 36,5 м

Ширина — 6,7 м

Осадка — 4,1 м

Вооружение — 22 орудия

Экипаж — 85 чел

---

Корабль Ф. Дрейка. Построен в Венеции по французским чертежам. Первоначально назывался «Пеликан». Был переименован Дрейком в честь хозяина судна (точнее — его герба) Кристофера Хаттона.

Соболев М. В.

В Конце 1920-х годов на основе опыта, полученного в Первой мировой войне, немцы выдвинули концепцию так называемого универсального пулемета, который мог бы использоваться как в качестве ручного — на уровне взвода пехоты, так и в качестве станкового — на уровне батальона, а также — в качестве танкового, используемого в спаренных и отдельных установках танков и боевых машин. Подобная унификация упрощала снабжение и обучение войск, обеспечивала высокую тактическую гибкость.

В 1930 г. управлением вооружений рейхсвера было выдано новое тактико-техническое задание на конструирование единого пулемета. Основными требованиями к «кандидатам» были: легкость; возможность использования в качестве ручного пулемета на сошке и станкового — на стайке; ленточное питание; скорострельность не ниже 600 выстр./мин; воздушное охлаждение; использование штатного винтовочно-пулеметного патрона 7,92x57 мм; возможность установки на боевых машинах всех видов, а также в зенитных пулеметных установках.

Разработку нового оружия вела компания «Рейнметалл» (Rheinmetall-Borsig). Руководил группой разработчиков ведущий немецкий оружейник Луис Штанге (Louis Stange). В конструировании пулемета принимали участие и другие фирмы, в частности, одним из основных конструкторов стал Генрих Фоллмер (Heinrich Vollmer), сотрудник фирмы «Маузер» (Mauser Werke). В конечном варианте новой модели были объединены узлы и детали пулеметов фирм Mauser, Rheinmetall, Genschow, Solothurn и Simson.

За основу был взят пулемет MG.30, также сконструированный на «Рейн металлс» и производившийся швейцарской фирмой Solothurn, которая использовалась Германией для производства пулеметов (Версальский договор не допускал производство пулеметов в самой Германии). MG.30 был пулеметом с магазинным питанием, охлаждение производилось воздухом. Этот пулемет был построен по чрезвычайно высоким стандартам качества и оставался в производстве до 1935 г. (использование его осуществлялось и после 1935 г.). Немецкие оружейники использовали эту модель как базовую для разработки новой конструкции и взяли из нее множество элементов, таких как устройство спускового механизма, устройства позволяющие быстро осуществлять замену ствола и др. Принцип действия автоматики основывался на отдаче ствола (короткий ход).

Расчет MG.34на боевой позиции

После двухлетних конструкторских работ немецкая армия получила в 1934 году первый единый пулемет в истории армейского стрелкового оружия, получивший индекс «7,92-мм единый пулемет MG.34 (Maschinengewehr-34)». Он мог одновременно играть роль и легкого ручного пулемета, и станкового, используемого с пехотного или зенитного станка, и танкового, устанавливаемого на танках и боевых машинах. Вплоть до 1942 года MG.34 официально являлся основным пулеметом не только пехоты, но и танковых войск Германии.

Новый пулемет весил всего 12 кг (сравните с пулеметом «Максим» в 60 кг), позволял вести огонь как одиночными выстрелами, так и очередями и в силу своей универсальности имел массу преимуществ. Естественно, что минимальные изменения в конструкции пулемета при смене поля деятельности были необходимы. К разным вариантам прилагались соответствующие станки, оборудовавшиеся различными устройствами дистанционного спуска.

Пулемет MG.34 комплектовался складной двуногой сошкой, которая могла крепиться либо в дульной части кожуха, что обеспечивало большую стабильность пулемета при ведении огня, либо в задней части кожуха перед ствольной коробкой, что обеспечивало больший сектор огня. Используемый в пехотных ротах в качестве ручного пулемета, MG.34 позволял поддерживать очень плотный огонь по фронту. Стоечный прицел откидного типа был рассчитан на дальность 2000 м. Применяемый в качестве станкового, он устанавливался на станок-треногу «образца 34» (сошки в этом случае не отделялись). Станок имел механизмы, обеспечивающие автоматическое рассеяние по дальности при стрельбе по удаленным целям, буфер отдачи, отдельный узел управления огнем, крепление для оптического прицела. Этот станок обеспечивал ведение огня только по наземным целям, но мог комплектоваться специальным адаптером для стрельбы по воздушным целям. В качестве с танкового с него можно было вести стрельбу из положений лежа, сидя и с колена. На нем монтировался оптический прицел MGZ.34 для стрельбы на дистанции до 2500 м, а также с закрытых позиций прямой (до 3000 м) и непрямой (до 3500 м) наводкой.

В качестве средства войсковой ПВО, для борьбы с самолетами на высотах до 1000 м, MG.34 мог устанавливаться на специальную алюминиевую зенитную треногу. Кроме того, он монтировался на зенитно-пулеметной спаренной тумбовой установке (ЗПУ) Zwillingslafette 36.

В танковом варианте пулемет имел специальный утяжеленный ствол — "Panzerlauf" с массивным металлическим кожухом на две трети длины ствола. В данном случае учитывалось то, что в тесноте танка менять ствол в случае перегрева — целая проблема. Этим достигалось лучшее охлаждение ствола. Пулеметчик танка имел инструментальный набор, позволяющий снимать пулемет и использовать его вне танка.
