Но, кажется, есть выход. Изобретатель Н.В. Безбородов предлагает подводный наблюдательный пункт, в чем-то похожий на гнездо водяного паука-серебрянки. Это прозрачная кабина из полиэтиленовой пленки, закрепленная на дне. Под кабину, а это, в сущности, водолазный колокол, насосом подается воздух. В образовавшемся пузыре располагается голова наблюдателя — по соображениям безопасности, да и трудно провести подобные работы под водой, глубина дна должна быть не более вашего роста.

Показанная на рисунке воздушная полость должна всплывать с силой около ста кг. Ее удерживает стальной обруч, прикрепленный болтами к четырем стальным полосам, заделанным в бетонное основание. Нижняя часть конструкции изготавливается на берегу. Все ее детали должны быть закруглены, не иметь острых граней и заусенцев во избежание порезов.

Трое крепких мужчин без особого труда установят конструкцию в воду. Затем подсоединяется обруч с пленкой, и колокол наполняется воздухом.

Обращаем особое внимание на то, что он должен быть чистым, без запаха машинного масла — иначе не избежать головной боли. А потому насос должен быть тщательно очищен, просушен на свежем воздухе и смазан, как это делали в старину, пищевыми жирами. Например, чистым прозрачным растительным маслом, свиным или бараньим салом.

И наконец, последнее. Конечно, вы опускаетесь, не в Марианскую впадину, но вода шуток не признает. Работайте только втроем. Двое на берегу у насоса и один под колоколом. Уходя домой, обязательно уносите свой «колокол». Иначе «непосвященные» могут попасть в беду.

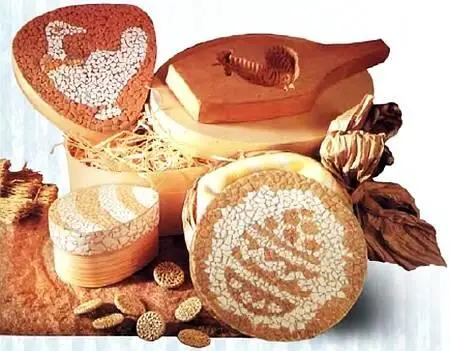

Искусную вещь можно делать из вполне обычных материалов. Хватило бы аккуратности да терпения. И мы предлагаем вам проверить себя, поработав с обычной яичной скорлупой. Пожалуй, лучшего материала для мозаики и не найдете. А предметом для украшения может послужить обыкновенная коробочка из картона. Очень красиво, к примеру, смотрится отделанная яичной скорлупой круглая коробочка из-под сыра «Виола».

Для начала яичную скорлупу надо тщательно промыть, удалить белые пленочки, высушить. Маленькие кусочки 2x2 см смазать слегка клеем и с помощью тонкого пинцета наложить на поверхность коробочки. Затем, размельчив, опять же с помощью пинцета распределить кусочки так, чтобы появились маленькие зазоры. Проступивший сквозь них клей время от времени надо удалять. Изобразительной же основой может послужить любой понравившийся рисунок или орнамент.

Как вы замечали, у куриных яиц скорлупа бывает разных цветов — от темно-коричневого до кипенно белого, да и оттенков масса. Кроме того, готовое изделие можно слегка подкрасить гуашью или акварельными красками.

С помощью яичной скорлупы можно выложить и красивое панно. Для этого плотный картон или натянутый холст покройте жидким маслом или акварелью определенной цветовой гаммы с характерными для этих красок потеками.

Закончив фон, дайте холсту высохнуть.

Подготовьте скорлупу и подумайте, что бы вы хотели изобразить. Если цветы — смастерите трафареты контура, наложите на фон и обведите карандашом все внутренние изгибы. Теперь можно выкладывать скорлупу. Клеем «Момент» прикрепите ее там, где следует. Готовую мозаику слегка подкрасьте акварелью или маникюрным лаком с модным сейчас добавлением серебряных, золотых и синих вкраплений.

Чем не подарок ко дню рождения?

* * *

Дорогие друзья!

Если в процессе работы вы придумали что-то свое, неповторимое — мы будем рады получить ваши письма и фотографии самоделок, а также ваши отзывы и пожелания.

В начале прошлого века еще не умели воспроизводить фотографии на страницах газет и журналов. Между тем они изобилуют множеством точнейших рисунков, оперативно сделанных с натуры. Фотография с механическим безразличием передает каждую деталь, доступную взгляду. Рисунок художника очеловечен. Он передает то, что предстает нашему внутреннему взору, то, что необходимо для осознания.

Вот почему редакторы многих солидных журналов с радостью передоверили художникам хоть часть иллюстраций, получаемых фотографическим путем. Но исполнителей, способных это сделать в сжатые сроки, сегодня почти нет.

Почему? Отчасти это объясняется тем, что художники прошлого часто применяли камеру-обскуру.

Чаще всего это была палатка, снабженная зеркалом и линзой вверху. Она проецировала изображение на столик с бумагой, перед которым сидел художник.

Конечно, в наши дни художник, ставящий палатку на пресс-конференции, покажется смешон. Однако этого и не нужно. Современные светосильные объективы от ставших ненужными фотоаппаратов позволяют создавать компактные приборы для быстрой зарисовки с натуры — оптографы.

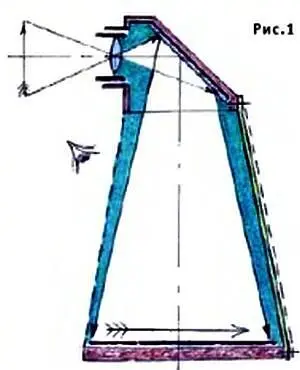

Вот конструктивная схема одного из них (рис. 1).

Объектив и небольшое плоское зеркало, заключенные в жесткий корпус, образуют оптическую головку. Последняя с помощью наклонной стойки крепится к доске-столику, куда помещается рисовальная бумага.

Чтобы посторонний свет не снижал контрастность оптического изображения, рабочее пространство окружено ширмой из светоплотной ткани. Ее края можно пристегнуть к периметру столика резиновыми петлями, что обеспечит устойчивое положение полотнища при ветре и обеспечит некоторую свободу для рисующей руки.

Материалом для столика может служить ровный лист фанеры толщиной 4…6 мм.

Для стойки подойдет дюралевый уголок или достаточно жесткая алюминиевая полоса. Корпус оптической головки можно склеить из непрозрачной пластмассы либо собрать из фанерных пластинок. В передней стенке, обращенной к объекту, врезано круглое отверстие, в которое вклеена картонная направляющая для цилиндрической оправы объектива. У задней стенки корпуса, под углом 45° к оптической оси, крепится зеркало. Соединение стойки со столиком и оптической головкой лучше выполнить разъемным, посредством винтов и гаек-барашков. Это позволит иметь в походных условиях весьма компактную поклажу.

Важнейший элемент конструкции — объектив; наилучшим вариантом стал бы длиннофокусный объектив от крупноформатной (пластиночной) камеры, применяемой для «павильонной» фотосъемки, например, анастигмат «Индустар-13» от аппарата марки ФК, имеющий фокусное расстояние 300 мм. Этот показатель следует соотносить со своим ростом, поскольку наш оптико-рисовальный прибор ловит изображение натуры, находящейся у нас за спиной. Такая необычная компоновка диктуется необходимостью видеть изображение на экране-бумаге в привычном положении, а не вверх ногами.
