Если подходящего «фирменного» объектива нет, можно использовать очковую линзу, помня, что ее фокусное расстояние Fв сантиметрах связано с оптической силой Dсоотношением F= 100/ D.

Лучшие результаты может дать несколько исправленная оптически ахроматическая линза с фокусным расстоянием 50 см, используемая в качестве насадки на фотообъективы при репродукционной съемке. Чтобы простейший самодельный объектив давал более равномерную резкость по полю изображения, перед ним можно установить диафрагму — кружок из светонепроницаемого материала с отверстием в центре. Чем меньше отверстие, тем лучше резкость и сильнее затемнение картинки. Для разных условий освещения можно заготовить несколько диафрагм в виде крышечек, надеваемых на оправу объектива. Самодельная конструкция последнего показана на рисунке 2.

Оправу склейте из картона, пользуясь подходящей цилиндрической болванкой. Внутренний диаметр оправы должен соответствовать наружному диаметру используемой линзы, а внешний диаметр оправы должен позволять ее осевое перемещение по направляющей оптической головки с некоторым трением — такое перемещение необходимо для наводки вашей оптики на резкость при различных удалениях изображаемой натуры. Напомним, что внутренние поверхности оправы объектива и корпуса оптической головки следует снабдить черным матовым покрытием, что улучшит четкость изображения.

Светопоглощающим покрытием для картона и дерева могут служить черная тушь либо акварельная краска; пластмассу и металл лучше оклеить черной бумагой. Такой же цвет должны иметь стойка и тканевая ширма. Последнюю можно дополнить белым покрывалом снаружи для уменьшения нагрева солнечным светом.

Ю.ГЕОРГИЕВ

Часто мы упускаем нужный звонок, не успев вовремя подбежать к телефону! Причины, конечно, разные. Одному нужно пробежать длинный коридор общежития, другой в это время чистит селедку. Вывод один: необходимо в помещении поставить несколько кнопок и соединить их с особым сигнальным устройством, которое, если вы даже не сняли трубки телефона, даст понять звонящему, что хозяин дома и сейчас подойдет.

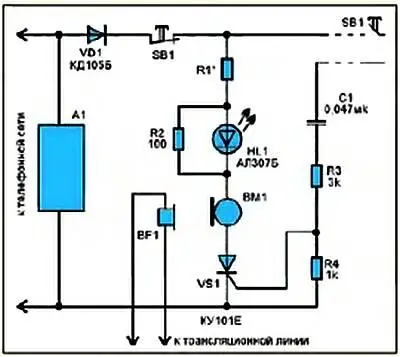

Такая задача вполне решаема. Как это все получается, увидим на электрической схеме устройства.

Параллельно телефонному аппарату А1 присоединена цепь — эквивалент телефона, в которую входят микрофон (обязательно угольный!) ВМ1 и тиристор VS1.

В исходном состоянии тиристор заперт, и цепь никак не проявляет себя. Сигнал на включение тиристора и эквивалента в целом поступает при нажатии вынесенной в другое помещение кнопки SB2. Этот управляющий сигнал, благодаря конденсатору С1, имеет характер короткого импульса; его амплитуда понижена делителем напряжения R3, R4. Как только в цепи эквивалента и линии потек ток и связь установилась, абонент услышит радиопередачу, которую микрофон ВМ1 воспримет от «наушника» трансляции BF1. Подойдя затем к телефону, вы снимете трубку и отсоедините ненужный больше эквивалент, нажав кнопку выключателя SB1.

Однако вернемся к схеме эквивалента, где имеются детали, обойденные нашим вниманием. Задача диода VD1 не допустить в эквивалентную цепь довольно высокое напряжение полуволны обратной полярности, присутствующей в вызывном сигнале. Светодиод HL1 отчетливо светится, напоминая о включенном состоянии линии. Резистор R1 может понадобиться для ограничения тока нагрузки от эквивалента на уровне 20…25 мА. Наконец, кнопка SB1 с размыкающим контактом кратковременно прерывает ток и заставляет тиристор выключиться.

В устройстве дистанционного приема вызова используйте резисторы МЛТ-0,25, конденсатор МБМ с рабочим напряжением 250 В, угольный микрофон МК16-11. Капсюль от головного телефона должен быть высокоомным, типа ТОН-2М, ТА56-М. Кнопочные переключатели — малогабаритные, типа КМ1-1. При необходимости иметь несколько кнопок дистанционного приема вызова все они присоединяются к устройству параллельно. Устройство выполняется в виде приставки к телефонному аппарату; ее необходимо снабдить крышкой, которая защищала бы от пыли и соприкосновения с токоведущими цепями, где может появляться переменное напряжение до 120 В. Снаружи крышки находятся кнопочные толкатели выключателей, а также головка светодиода.

Устройство не требует налаживания, кроме подбора величины сопротивления резистора R1, обеспечивающего потребление тока не более 25 мА, при опущенной на аппарат трубке. Для соединения с кнопками, находящимися в других помещениях, лучше использовать стандартный двухжильный телефонный провод. Связь приставки с телефонной сетью можно выполнить и у телефонной розетки, и у ввода линейной цепи в аппарат. В целях безопасности соединения на розетке делаются при снятой трубке, а «привязка» к самому аппарату должна выполняться при его отсоединении от безобрывной розетки либо также со снятием трубки. Кстати, не забудьте предупредить ваших друзей о наличии в вашем телефоне хитроумного устройства.

Ю. ГЕОРГИЕВ
