Андрей Фирсов - Авиация Японии во Второй Мировой войне. Часть третья: Накадзима - Тачикава

Учебный Ки-9 оставался на вооружение японской армейской авиации в течение всей войны на Тихом океане. Он также поставлялся союзникам Японии - в Таиланд, в Маньчжурию, а после войны использовался индонезийскими повстанцами.

Тип: двухместный переходной учебный самолет.

Двигатель: иармейский тип 95" - 9- цилиндровый, воздушного охлаждения, взлетной мощностью 350 л. с.

Максимальная скорость: 240 км/ч.

Крейсерская скорость: 150 км/ч.

Время подъема на высоту: 1000 м - 4,9 мин.

Продолжительность полета: 3,5 часа.

Вес: пустого - 1015 кг, взлетный - 1425 кг.

Размеры: размах крыла - 10,32 м; длина - 7,525 м; высота - 3 м; площадь крыла - 24,5 м².

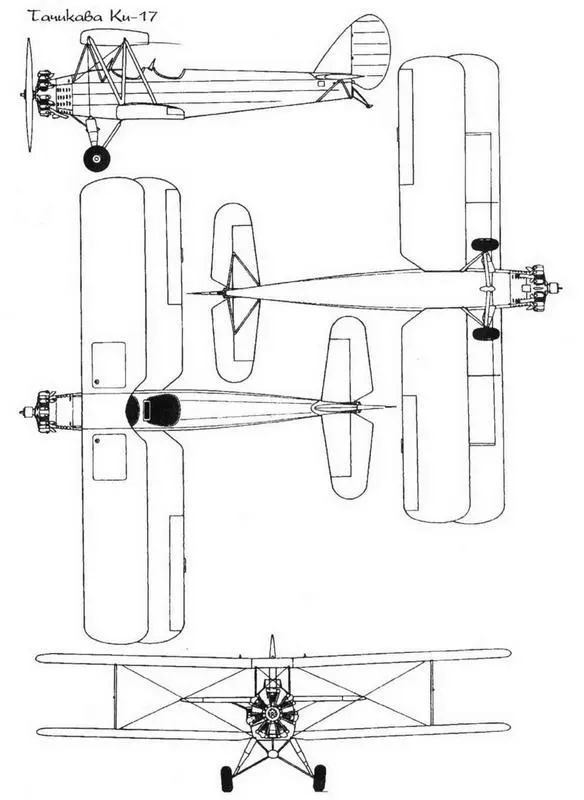

После неудачи в 1935 г учебного варианта Ки-9 под двигатель "Накадзима-NZ" мощностью 150 л.с. японская армия решила отказаться от идеи создать учебный и переходной самолеты на базе одной машины. В результате в апреле 1935 Тачикава получила заказ на разработку нового учебного самолета под обозначением Ки-17. По заданию взлетный вес самолета должен был быть меньше 1000 кг, а нагрузка на крыло - менее 35 кг/м². Если Ки-9 рассчитывался на перегрузку в 12 g, то Ки-17 только на 6 g. Согласно заказу Тачикава изготовила два опытных самолета уже к августу 1935 г - армии срочно был нужен учебный самолет для обучения большого числа молодых пилотов, требовавшихся для быстро растущих ВВС.

Несмотря на попытки главного конструктора самолета Фудзиты увеличить нагрузку на крыло выше 35 кг/м², армия настояла на первоначальных требованиях. В результате появился очень легкий биплан со взлетным весом только 900 кг, довольно сильно внешне напоминающий предшественника Ки-9. Главным отличием нового самолета были равные по площади верхняя и нижняя пары крыльев. Первый опытный Ки- 17 с двигателем "Хитачи" Ха-12 мощностью 150 л.с. полетел в июле 1935 г. Первоначально самолет имел элероны на верхнем и нижнем крыле, подобно Ки-9, но испытания показали излишнюю чувствительность бокового управления, и с верхнего крыла элероны были сняты.

После этих доработок самолет был запущен в серию под обозначением "учебный самолет армейский тип 95". Всего к 1944 г Тачикава поставила армейской авиации 560 Ки-17.

Тип: двухместный учебный самолет.

Двигатель: "армейский тип 95" - 7- цилиндровый, воздушного охлаждения, взлетной мощностью 150 л.с.

Максимальная скорость: 170 км/ч. Крейсерская скорость: 130 км/ч.

Потолок: 5300 м.

Продолжительность полета: 3,45 часа. Вес: пустого -618 кг, взлетный - 900 кг. Размеры: размах крыла - 9,82 м; длина - 7,< м; высота - 2,95 м; площадь крыла - 28,02 м².

В мае 1937 г воздушный штаб заказал промышленности двухместный самолет непосредственной поддержки. Это должен был быть скоростной одномоторный моноплан, способный действовать с передовых взлетных площадок. Особо оговаривался хороший обзор из кабины и высокая маневренность на малых высотах. Самолет также должен был оснащаться связным и фотооборудованием, а также бомбодержателями для небольших бомб.

В конкурсе участвовали Мицубиси с проектом Ки-35 и Тачикава со своим Ки-36, но воздушный штаб заказал постройку только опытного Ки-36. Несмотря на прямое требование хорошего обзора с самолета, главный конструктор Ки-36 Рекичи Ендо выбрал схему обычного низкоплана с неубираемым шасси.

Чтобы обеспечить при такой схеме хорошую управляемость, Ендо спроектировал максимально облегченный самолет с крылом большой площади, что обеспечило низкую нагрузку на крыло. Для повышения чувствительности управления площадь рулей была сделана максимально большой. Несмотря на размещение кабины над крылом, хороший обзор обеспечивался стреловидностью консолей, а наблюдатель имел даже остекленное окно в полу кабины.

Самолет цельнометаллической конструкции с тканевой обшивкой был оснащен 9-цилиндровым двигателем воздушного охлаждения Хитачи Ха-13 мощностью 450 л.с. с двухлопастным деревянным винтом. Первый опытный самолет был готов к марту 1938 г, и облетан в Тачикаве 20 апреля 1938 г. Во время летных испытаний Ки-36 показал отличные взлетно-посадочные характеристики и неплохую управляемость. Поскольку первый опытный Ки-36 страдал от срыва потока на законцовках крыла, второй опытный самолет получил небольшие щелевые предкрылки. Оба опытных самолета несли 7,7-мм синхронный пулемет "тип 89", установленный справа на капоте и такой же пулемет - у наблюдателя.

Подвески под крылом позволяли самолету нести десять 12,5-15-кг осколочных бомб. Ки-36 был заказан в серию под обозначением "самолет непосредственной поддержки армейский тип 98". Производство было развернуто на Тачикаве в ноябре 1938 г, а в 1940 к его выпуску подключилась и Кавасаки. Последние самолеты производства Тачикавы и Кавасаки имели уменьшенную на два градуса V-образность крыла для улучшения срывных характеристик.

Ки-36 поступали на вооружение небольших подразделений японской армии и активно использовались во время войны в Китае. Действующие с передовых взлетных площадок, Ки-36 завоевали признание пехотных командиров и существенно влияли на деморализацию китайский войск. Однако, с началом войны на Тихом океане Ки-36 стали нести серьезные потери от истребителей союзников, и с 1943 г использовались практически исключительно в Китае, где вероятность встречи с современными истребителями была меньше. Кроме того, несколько Ки-36 было поставлено Таиланду.

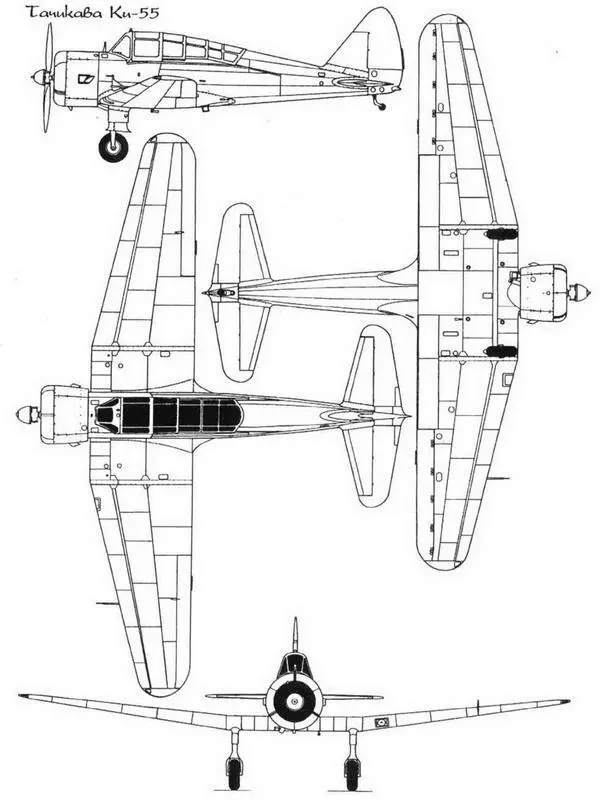

Легкий в управлении с хорошими характеристиками Ки-36 идеально подходил для повышенной подготовки пилотов. Для облегчения все лишнее оборудование снималось, так же как и обтекатели колес, окно в полу кабины заделывалось. Учебный вариант самолета Ки-55 был принят на вооружение под обозначением "самолет повышенной летной подготовки армейский тип 99". Его в большом числе производили на Тачикаве и Кавасаки. Обычно военные пилоты заканчивали обучение после освоения самостоятельных полетов на Ки- 55. Самолет также использовался в гражданских школах, работавших по военным контрактам. Ки-55 поставлялись также в Таиланд и войскам союзников. Три самолета, брошенные на Яве, использовались индонезийскими повстанцами против голландских войск.
