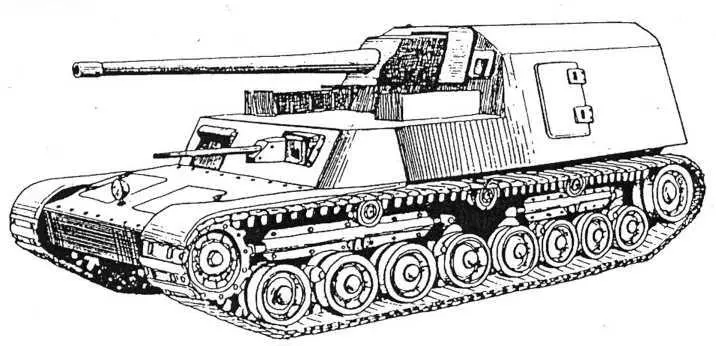

В опытном порядке на шасси среднего «Чи-ри» была разработана 40-тонная полностью бронированная противотанковая САУ(«истребитель танков») «Хо-ри» с задним расположением боевого отделения (рубки) со 105-мм пушкой и передним — отделения управления. В лобовом листе корпуса, как и в танке, крепилась 37-мм пушка. Толщина брони — 30 мм, экипаж — 6 человек, скорость по шоссе — до 40 км/ч.

ХОРИ Зенитные самоходные установки ЗСУ На базе легкого танка Кени в - фото 26

«ХО-РИ»

Зенитные самоходные установки (ЗСУ)

На базе легкого танка «Ке-ни» в 1942 году были выпущены опытные ЗСУ «Та-ха», вооруженные 20-мм автоматическими пушками системы «Эрликон», в двух вариантах:

— одна пушка в открытой сверху поворотной башне;

— спаренная установка в неподвижной рубке с передним бронещитом и низкими откидными бортами.

Вес этих ЗСУ — около 7 т; экипаж — 3 — 4 человека; толщина брони — до 16 мм, скорость — до 50 км/ч.

Была также построена 37-мм ЗСУ на шасси «Чи-хе».

Плавающие танки и бронемашины

Опытные плавающие танки

Еще в конце 20-х годов в Японии были построены опытные плавающие бронемашины с экипажем из двух человек и смешанным колесно-гусеничным ходом. В 1934— 1935 годах предпринимались попытки сделать плавающими легкие танки «2592» «А-и-го» за счет изменения формы корпуса до водоизмещающей и установки гребных винтов, а также применения навесных понтонов.

Серия опытных плавающих танков — SR-I («И-го» — «первая модель») постройки фирмы «Мицубиси», SR-II («Ро-го» — «вторая модель») «Исиквадзима» и SR-I/III — была испытана сухопутными войсками в 1931 — 1937 годах. Танки SR имели вес от 3,6 до 7 т, экипаж 2—3 человека, 5 — 6-мм броню и вооружались двумя пулеметами (в башне и корпусе). Плавучесть обеспечивалась водоизмещением корпуса, ходовая часть выполнялась по типу английских «Виккерс-Карден-Лойд». Неудачи испытаний охладили интерес армейского командования к этим машинам. С 1941 года инициатива разработки перешла к флоту — обширные планы завоеваний на Тихом океане требовали создания специальных боевых машин для десантных операций.

Плавающий танк «ТИП 2» («КА-МИ»)

В 1941 году для поддержки специальных морских десантных отрядов приняли на вооружение плавающий танк «Ка-ми», созданный фирмой «Мицубиси» на основе «Ха- го». Сварной герметизированный корпус танка несколько увеличился, получил коробчатую форму с развитыми надгусеничными нишами и спрямленным лобовым листом. Выхлопную трубу двигателя вывели на крышу моторного отделения. Коробка передач с дополнительной понижающей передачей давала 8 скоростей вперед и 2 назад. Изменилась и ходовая часть: пружины подвески убрали внутрь корпуса, направляющее колесо опустили на землю. Уширение подбашенного листа позволило увеличить башенный погон. В конической башне, выполненной по типу «Кени», установили удлиненную 37-мм пушку и 7,7-мм пулемет. Для посадки и высадки экипажа предназначались башенный люк с двустворчатой крышкой и четыре люка в крыше корпуса. Башня имела щиток, защищавший люк от брызг, а над двигателем устанавливался обтекаемый воздухозаборный короб, защищенный от брызг крышкой.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПЛАВАЮЩЕГО ТАНКА «ТИП 2» («Ка-ми»)

БОЕВАЯ МАССА, т: 12,5 (с понтонами).

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, м: длина - 4,83 (с понтонами 7,42), ширина — 2,79, высота —2,34, клиренс — 0,36.

ВООРУЖЕНИЕ: 1 пушка «Тип 1» калибра 37 мм, 2 пулемета «97» калибра 7,7 мм.

БОЕКОМПЛЕКТ: 132 выстрела, 3500 патронов.

БРОНИРОВАНИЕ, мм: лоб корпуса — 16, борт— 14, башня— 14.

ДВИГАТЕЛЬ: «Мицубиси», 6-цилиндровый, дизельный, воздушного охлаждения; мощность 120 л.с. при 1800 об/мин.

ТРАНСМИССИЯ: редуктор, коробка передач с понижающей передачей (8 + 2) и отбором мощности на гребные винты,карданный вал, соединенный коническими шестернями с валами бортовых фрикционов, одноступенчатые бортовые редукторы. ХОДОВАЯ ЧАСТЬ (на один борт): четыре опорных катка, сблокированных по два на балансирах, три поддерживающих ролика, ведущее колесо переднего расположения (зацепление цевочное); подвеска типа Хара; гусеница мелкозвенчатая, с одним гребнем, шириной 305 мм, шаг трака 84 мм, число траков — 103.

СКОРОСТЬ МАКС., км/ч: 37.

СКОРОСТЬ НА ПЛАВУ, км/ч: 10.

ЗАПАС ХОДА ПО ШОССЕ, км: 170.

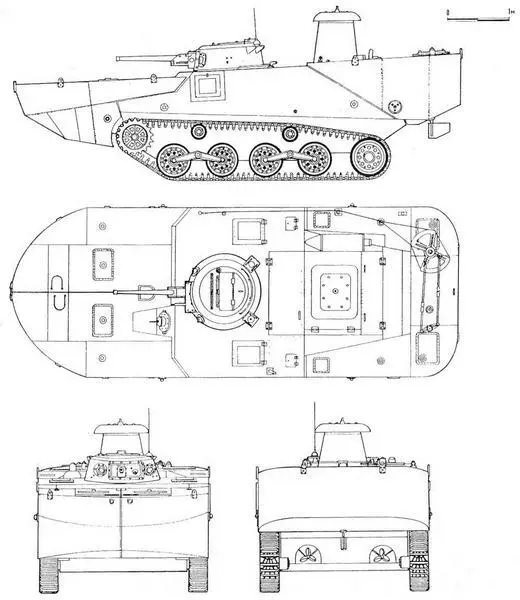

ТИП 2 КАМИ Для придания танку плавучести спереди и сзади на зажимах - фото 27

«ТИП 2» {«КА-МИ»)

Для придания танку плавучести спереди и сзади на зажимах крепились металлические понтоны, придававшие корпусу обтекаемую «кораблеобразную» форму. Это обеспечивало хорошую мореходность и остойчивость даже при заметной качке. Передний понтон объемом 6,2 куб.м состоял из двух симметричных половин, разделенных на три отсека каждая. Объем заднего понтона —2,9 куб.м. Для выхода танка на берег требовалось пологое дно, хотя некоторый наклон нижней ветви гусеницы способствовал выходу. На берегу понтоны легко сбрасывались без выхода экипажа из машины. Носовой понтон после сбрасывания распадался и не загораживал танку путь. На плаву щели и погон башни уплотнялись резиновыми прокладками.

Движителем на воде служили два гребных винта, установленных под днищем в кормовой части и имевших привод от двигателя танка.

С 1943 года выпускался улучшенный вариант «Тип 2» «Ка-ми». Позади винтов устанавливались рули, связанные стальными тросами со штурвалом в башне, так что на плаву машиной управлял командир. На крыше башни крепился защитный кожух со смотровыми окнами. Танки оснащались радиостанцией и ТПУ. Всего до конца войны было выпущено 180 «Ка-ми», применявшихся в ряде операций, в частности, на Маршалловых островах в феврале 1944 года, на Сайпане в июне и Лейте в октябре 1944 года.

Плавающие танки «ТИП 3» И «ТИП 5»

На базе «Чи-хе» в 1943 году был разработан плавающий танк «Тип 3» («Ка-чи») с 47-мм пушкой и двумя пулеметами. Форма понтонов и кожуха над командирским куполом — те же, что и у «Ка-ми». Выхлопные трубы двигателя подняты к крыше корпуса. Всего было построено 20 машин.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПЛАВАЮЩЕГО ТАНКА «ТИП 3» («Ка-чи»)

БОЕВАЯ МАССА, т: 28,7.

ЭКИПАЖ, чел.: 7.

ГАБАРИТНЫЕ РАЗМЕРЫ, м: длина с понтонами — 10,3, ширина — 3,0, высота — 3,82.

ВООРУЖЕНИЕ: 1 пушка «Тип 1» калибра 47 мм, 2 пулемета «97» калибра 7,7 мм.

БРОНИРОВАНИЕ, мм: лоб корпуса — 50, борт — 10.

ДВИГАТЕЛЬ: «Тип 100», 12-цилиндровый, дизельный, воздушного охлаждения; мощность 240 л.с. при 2000 об/мин.

ХОДОВАЯ ЧАСТЬ (на один борт): 8 сдвоенных опорных катков, - сблокированных по два, 4 поддерживающих ролика, ведущее колесо переднего расположения (зацепление цевочное); подвеска типа Хара; гусеница мелкозвенчатая, с одним гребнем. ВОДОХОДНЫЙ ДВИЖИТЕЛЬ: 2 гребных винта.
