М. Барятинский - Бронеколлекция 1996 № 03 (6) Советские тяжелые послевоенные танки

Ведущие колеса имели съемные венцы с 14 зубьями. Направляющее колесо было взаимозаменяемым с опорными катками. Механизм натяжения гусениц — винтовой, кривошипный.

На каждом борту имелось по 6 сдвоенных опорных и 3 поддерживающих катка. Подвеска катков — индивидуальная, торсионная.

Гусеница — мелкозвенчатая, цевочного зацепления. Номинальное число траков в каждой гусенице — 86, минимальное — 79. Соединение траков — открытым шарниром. Шаг трака - 160 мм, ширина — 650 мм. Трак представлял собой отливку или фасонную штамповку.

Система электрооборудования — однопроводная, 24-вольтовая. Имелись генератор мощностью 1500 Вт и четыре аккумуляторные батареи.

На танке устанавливалась радиостанция 10-РК-26 и танковое переговорное устройство ТПУ-4бисФ.

Первая опытная партия тяжелых танков ИС-3 покинула заводские цеха в мае 1945 года. В боевых действиях Великой Отечественной войны они участия не принимали. По некоторым данным, ИС-3 применялись при разгроме японской Квантунской армии в августе 1945 года.

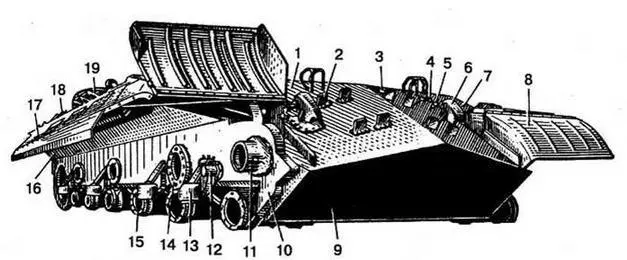

Корпус танка ИС-ЗМ:

1,7 — верхние наклонные листы, 2 — бонки для крепления запасных траков, 3 — бонка для крепления прибора ночного видения, 4 — бонки для крепления фар и сигнала, 5 — защелка, 6 — буксирный крюк, 8 — левое переднее крыло, 9 — нижний наклонный лист, 10 — нижний вертикальный лист, 11 — кронштейн кривошипа направляющего колеса, 12 — цапфа, 13 — упор, 14 — кольцо, 15—блок подвески, 16 — верхний наклонный лист, 17 — крыло, 18 — кронштейн крепления наружных топливных баков, 19 — защитная планка.

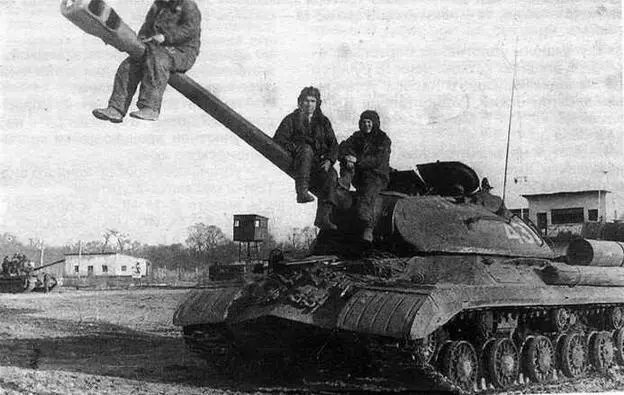

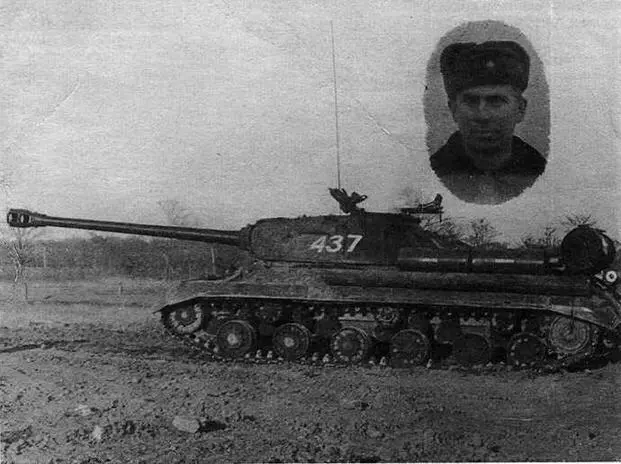

Эти любительские фотографии тяжелого танка ИС-ЗМ прислал в редакцию наш читатель Агарков Алексей Владимирович. Они сделаны летом 1972 года в Приморье на советско-китайской границе. Танки использовались для охраны границы во время боевого дежурства. Основное же время эти машины находились в боксах с полным боекомплектом и топливными баками и в случае боевой тревоги должны были выйти на заранее подготовленные позиции.

7 сентября 1945 года в Берлине состоялся парад союзных войск в честь окончания второй мировой войны. Парад принимали Главнокомандующий советскими оккупационными войсками маршал Г.К.Жуков, командующий 3-й американской армией генерал Джордж Паттон, английский генерал Робертсон и французский Кениг. Кроме того, присутствовало большое количество высших чинов, как советских, так и союзных войск. Парад открыли пешие колонны: перед генеральской трибуной промаршировали пехотинцы из 9-го стрелкового корпуса 5- й советской ударной армии, за ними шли солдаты из 2-й французской пехотной дивизии, альпийские стрелки и зуавы, блеснула выправкой 131-я английская пехотная бригада. Замыкала пеший строй тысяча парашютистов из 82-й американской воздушно-десантной дивизии. После короткого перерыва к зрителям приблизилась механизированная колонна, которую открывали 32 легких танка М24 «Генерал Чаффи» и 16 бронеавтомобилей М8 из американского 705-го танкового батальона, за ними шли танки и бронетранспортеры французской 1-й танковой дивизии. Англичане выставили на парад 24 танка «Комета» и 30 бронеавтомобилей 7-й танковой дивизии. И, наконец, в заключение парада по Шарлоттенбургскому шоссе прошли 52 танка ИС-3. Сводный танковый полк был сформирован на базе 71-го гвардейского тяжелого танкового полка 2-й гвардейской танковой армии. Новые советские тяжелые танки произвели сильное впечатление на наших западных союзников.

Впервые на параде в Москве новые танки были показаны 7 ноября 1946 года.

Танк ИС-3 находился в серийном производстве до середины 1946 года (в 1945 году какое-то время вместе с ИС-2). Всего было выпущено 2311 танков. Стоимость одной машины в ценах тех лет составляла 350 000 рублей. ИС-3 поступали на вооружение тяжелых танкосамоходных полков Советской Армии.

Однако уже в самом начале их эксплуатации в войсках выявился целый ряд недостатков, ставших следствием ряда конструктивных просчетов и ошибок, допущенных при его проектировании. Поэтому уже в 1946 году создали комиссию по анализу дефектов ИС-3, к которым относились выход из строя двигателя, коробки передач, элементов бронекорпуса в районе моторно-трансмиссионного отделения и др. В 1948—1952 годах все танки ИС-3 были подвергнуты модернизации и переделкам по программе УКН (устранение конструктивных недостатков). Были усилены кронштейны крепления двигателя, изменено крепление КП, усилен подбашенный лист, усовершенствована конструкция главного фрикциона, улучшены уплотнения бортовых передач и опорных катков. Вместо ручного маслоподкачивающего насоса установлен электрический. Радиостанция 10-РК заменена на 10-РТ. Масса танка при этом возросла до 48,8 т.

Несмотря на значительный объем переделок и высокую стоимость работ, программа УКН для одного танка стоила 260 000 рублей —танки так и не были доведены до необходимого уровня требований эксплуатации.

В конце 50-х годов танк подвергся дополнительной модернизации и стал именоваться ИС-ЗМ. Целью модернизации было подтягивание его до уровня боевых машин того периода и максимально возможная унификация узлов и агрегатов с более современными танками.

При модернизации в конструкцию танка были внесены следующие изменения и дополнения:

— увеличена жесткость корпуса путем введения планок в кормовой лист и раскосов в днище, в днище под КП вырезано отверстие и закрыто крышкой, приваренной внакладку, для увеличения зазора между КП и днищем;

— пулемет ДШ К заменен на модернизированный ДШ КМ, а пулемет ДТ — наДТМ;

— уплотнен вращающийся колпак командирского люка;

— установлен прибор ночного видения ТВН-2 механика-водителя;

— вместо В-11-ИС-З установлен двигатель В-54К-ИС максимальной мощностью 520 л.с. при 2000 об./мин. Воздухоочистители типа «Мультициклон» заменены на ВТИ-2 с двумя степенями очистки и эжекционным удалением пыли из первой ступени. В системе смазки смонтирован новый масляный бак с теплообменником и пеногасителем. В систему охлаждения встроен подогреватель НИКС-1 с электроприводом; на корме предусмотрено крепление двух 200-литровых бочек с топливом;

— усилены подшипниковые узлы опорных катков и направляющих колес, изменены сальниковые уплотнения;

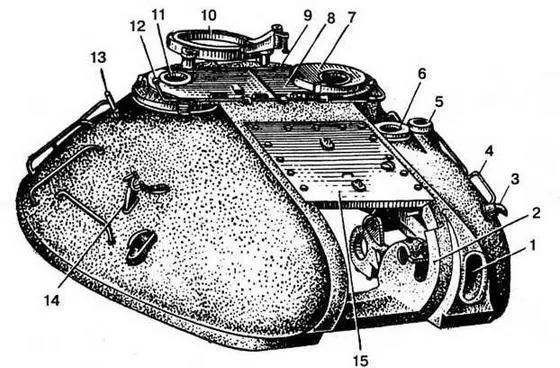

Башня танка ИС-ЗМ:
