М. Барятинский - Бронеколлекция 1996 № 03 (6) Советские тяжелые послевоенные танки

Полевая пушка-гаубица МЛ-20СМ обр.1944 г. была смонтирована в броневой маске на лобовом листе рубки. Горизонтальный угол наведения составлял 11°, угол возвышения +18°, склонения — 1° 40'. В боекомплект входили 20 выстрелов раздельного заряжания. Для стрельбы прямой наводкой имелся телескопический прицел ТШ, а с закрытых позиций — панорама. Специальная система целеуказания связывала командира с наводчиком и механиком-водителем. С пушкой-гаубицей был спарен крупнокалиберный пулемет ДШК. Второй пулемет ДШК (зенитный) устанавливался на турели люка заряжающего.

Двигатель В-2ИС мощностью 520 л.с. позволял боевой машине массой 47,3 т двигаться с максимальной скоростью 40 км/ч. Претерпели изменения форма и емкости топливных баков. Силовая передача, ходовая часть, электрооборудование и средства связи были заимствованы у танка ИС-3.

САУ отличалась от других машин этого класса главным образом мощной броневой защитой, полученной из-за больших углов наклона броневых листов и необычного размещения механика-водителя. Однако большой угол наклона стенок рубки, значительная величина отката ствола пушки-гаубицы (до 900 мм) и совмещение отделения управления с боевым существенно сократили размеры последнего и затруднили работу экипажа. Размещение механика-водителя вверху привело к увеличению непросматриваемой зоны и ухудшению условий его работы из-за большой амплитуды колебаний. Эта машина была изготовлена в одном экземпляре и сейчас находится в Музее бронетанкового вооружения и техники в Кубинке.

Что же касается самого танка ИС-3, то по тактико-техническим характеристикам он превосходил своего предшественника — танк ИС-2. Весьма лестную оценку «третий» заслужил и за рубежом. По мнению западногерманского эксперта доктора Фон Зенгера унд Эттерлина, «рациональная конструкция носовой части корпуса и башни заслуживает самой высокой оценки. Кроме того, этот танк отличается весьма малой высотой. На 1956 год танк ИС-3 сохраняет за собой наилучшее для тяжелой машины сочетание боевых качеств».

Все это так, но перечисленные конструктивные недостатки отрицательно сказывались на боевых возможностях танка. Несмотря на осуществление двух программ модернизации, устранить их полностью так и не удалось.

На сегодняшний день сохранилось немало танков ИС-ЗМ, установленных как памятники или сохраняющихся в качестве музейных экспонатов. Их можно увидеть в подмосковной Кубинке, Киеве, Минске, Челябинске, Новороссийске, Павлодаре и многих других местах. Есть ИС-ЗМ в экспозиции музея на Абердинском полигоне в США, в музеях Бельгии и Израиля. Что же касается танка ИС-3 в чистом, не модернизированном виде, то сохранился он, пожалуй, только в польском городе Познани, в музее Высшей офицерской школы танковых войск.

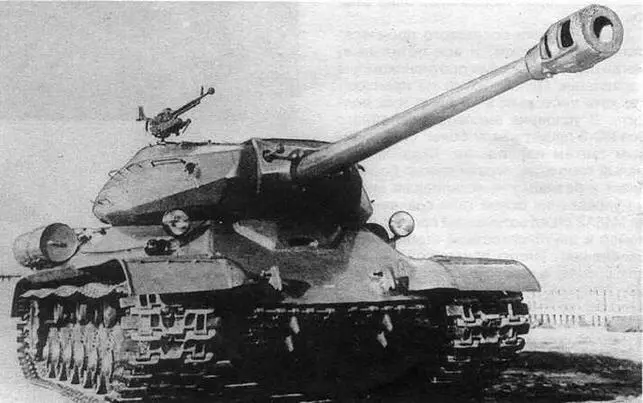

Первый прототип танка ИС-4 — объект 701-2. Фото из коллекции М.Коломийца

Разработка тяжелого танка ИС-4 началась в 1944 году, несколько раньше, чем ИС-3. Поэтому его заводской номер — 701 — меньше, чем у его предшественника. Инициаторами создания новой машины были руководители ЧКЗ: И.М.Зальцман (директор), С.Н.Махонин (главный инженер) и Н.Л.Духов (главный конструктор); ведущий конструктор проекта — Л.С.Троянов. Главной их задачей было создание перспективного тяжелого танка для завершающего этапа войны и на последующее время. Следует отметить, что работа эта, как и в случае с ИС-3, велась с известной долей конспирации. О ней до времени не были информированы ни нарком танковой промышленности В.А.Малышев, ни первый секретарь Челябинского обкома ВКП(б) Н.С.Патоличев. Проектирование финансировалось из заводского бюджета. По-видимому, такая секретность была вызвана тем, что задуманная машина изначально не укладывалась в весовой лимит 46 т, утвержденный И.В.Сталиным, и руководство завода не хотело прежде времени «дразнить гусей».

Второй прототип танка ИС-4 — объект 701-5. Фото из коллекции М.Барятинского

Серийному образцу ИС-4 предшествовали изделия 701-2, 701-5 и 701-6. Эти машины отличались друг от друга толщиной брони, маркой и калибром орудия, расположением мест членов экипажа.

На изделии 701-2 устанавливалась пушка С-34 калибра 100 мм с начальной скоростью бронебойного снаряда 800 м/с. Боекомплект состоял из 30 выстрелов. Имелись телескопический прицел ТШ-17 и смотровые приборы МК-4. Толщина брони лобовых и бортовых листов башни и корпуса была одинаковой и не превышала 160 мм. Двенадцатицилиндровый дизельный двигатель В-12 мощностью 750 л.с. позволял 55,9-тонной боевой машине развивать скорость 43 км/ч. Экипаж состоял из 4 человек.

На объекте 701-5 поставили 122-мм пушку Д-25Т и увеличили толщину брони башни. Масса танка возросла до 58,5 т.

Вариант 701 -6 получил армейское обозначение ИС-4 и в 1947 году был принят на вооружение Советской Армии. Корпус его сваривался из броневых листов большой толщины, а литая башня имела переменную толщину стенок с развитыми скуловыми и лобовыми деталями. Лобовая и бортовая броня корпуса и башни не пробивались зарубежными противотанковыми пушками с дальностью 1000 м, а кормовой лист корпуса имел такую же толщину, как и лоб башни танка ИС-2.

Механик-водитель размещался впереди по оси машины. Над его сиденьем имелся небольшой круглый люк, закрываемый отодвигающейся в сторону крышкой. В крышке люка устанавливались два смотровых прибора, которые необходимо было снимать перед открыванием люка. Сиденье механика-водителя регулировалось по высоте и могло устанавливаться в боевое положение при закрытом люке и в походное — при открытом.

Оба фото из коллекции Г.Петрова

Тяжелый танк ИС-4 — объект 701-6.

Отделение управления танка ИС-4:

1 — гильзы с зарядом, 2 — аккумуляторные батареи, 3 — топливный распределительный кран, 4—ручной топливоподкачивающий насос, 5 — педаль управления, 6 — сиденье механика-водителя, 7 — педаль подачи топлива, 8 — сектор ручной подачи топлива, 9 — кулиса, 10 — выключатель массы, 11 — стопор башни, 12 — автоматический клапан ППО, 13 — щитковый фонарь, 14 — щиток ППО и МДШ, 15 — реле-регулятор, 16 — спидометр, 17 — щиток приборов воздухопуска, 18 — бачок для слива топлива при выпуске воздуха, 19 — углекислотный баллон, 20 — приборы наблюдения механика-водителя, 21 — щиток приборов механика-водителя, 22 — баллоны со сжатым воздухом, 23 — рычаг управления, 24 — тахометр, 25 — щиток электроприборов, 26 — плафон аварийного освещения, 27 — электросигнал.
