М. Барятинский - Бронеколлекция 1996 № 03 (6) Советские тяжелые послевоенные танки

Передняя часть башни танка закрывалась съемным броневым листом, крепившимся болтами. Люк, закрываемый этим листом, предназначался для монтажа и демонтажа пушки. В задней части крыши башни располагались слева — люк командира танка с крышкой, справа — люк заряжающего с крышкой. В крышках люков и левой части крыши находились смотровые приборы, причем в крышке люка командира — перископический смотровой прибор ТПК-1.

Вращение башни осуществлялось механизмом поворота, имевшим два привода: ручной и электрический. Планетарный блок механизма поворота допускал раздельную и совместную работу этих приводов без каких-либо переключений.

Пушка Д-25Т калибра 122 мм была спарена с 12,7-мм пулеметом ДШК. На башне танка ставился на зенитной турели второй пулемет ДШК, снабженный коллиматорным прицелом К8-Т.

Для наведения пушки и спаренного пулемета применялся механизм поворота башни, секторный подъемный механизм и система командирского управления с электроприводом. Стрельба из пушки велась прямой наводкой с помощью телескопического шарнирного прицела ТШ-45, а с закрытых позиций — с помощью бокового уровня и угломерного круга на погоне башни.

Боекомплект состоял из 30 выстрелов раздельного заряжания. Особенностью боеукладки ИС-4 было размещение снарядов в специальных металлических кассетах. Каждая кассета состояла из цилиндра, амортизационной пружины и пружинного запора. В кассетах для бронебойных снарядов был вставлен дополнительный стакан (между амортизационной пружиной и головкой снаряда), а в кассетах для осколочно-фугасных — колпак-предохранитель для головного взрывателя. Для бронебойно-трассирующих снарядов имелось 12 кассет, для осколочно-фугасных гранат — 18. Держатели замков бронебойных снарядов окрашивались в красный цвет, осколочно-фугасных гранат — в желтый.

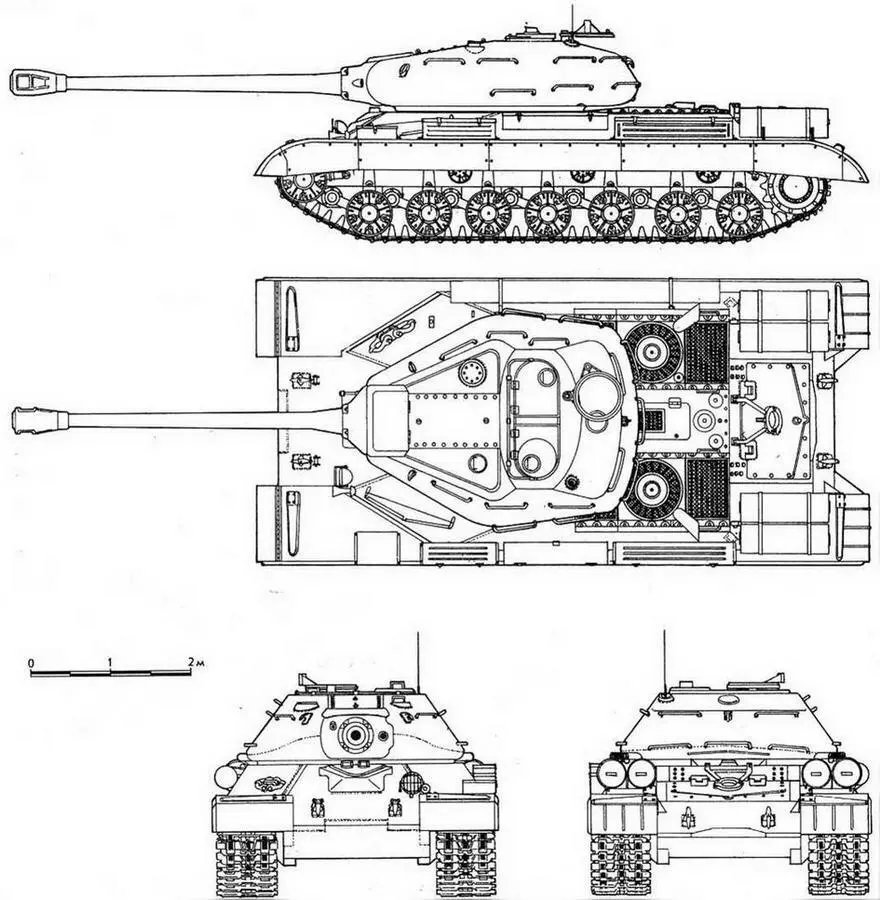

ИС-4

Боекомплект 12,7-мм патронов состоял из двух укладок по 500 штук в каждой. В одной укладке патроны снаряжались в ленты по 50 штук в каждой и укладывались в магазины-коробки, две из которых находились на пулеметах. Во второй укладке патроны в пачках заводской упаковки хранились в четырех брезентовых сумках.

На танке был установлен 12-цилиндровый, четырехтактный, V-образный бескомпрессорный дизель В-12 жидкостного охлаждения с рабочим объемом 38 800 см³ и максимальной мощностью 750 л.с. (552 кВт) при 2100 об/мин. Он отличался от своих предшественников семейства В-2 главным образом наличием приводного центробежного невыключающегося нагнетателя.

Топливная система включала в себя три основных встроенных топливных бака общей емкостью 410 л. Четыре дополнительных топливных бака по 90 л каждый устанавливались снаружи танка на корме. Вместо топливного насоса НК-10 (как у В-2) применялся двенадцатиплунжерный насос НК-12.

Кроме того, у двигателя В-12 были внесены изменения в конструкцию картера, головок блока, форсунок, распределительного вала, выпускных клапанов, масляного фильтра и водяного насоса. Два осевых горизонтальных вентилятора обеспечивали охлаждение радиаторов. Запуск двигателя в холодное время года облегчался за счет подогрева всасываемого воздуха. Воздухоочистители — типа «Мультициклон», двухступенчатые, с бункером для сбора пыли.

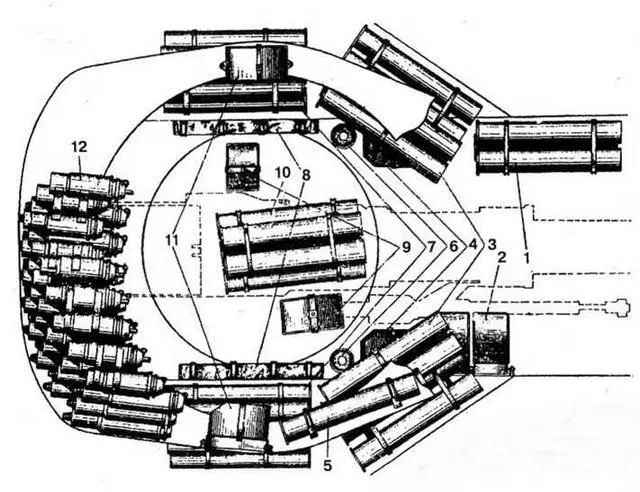

Размещение боекомплекта в танке:

1,3,5,7,10 — гильзовые укладки, 2,4,9,11 — магазинные коробки, 6,12 — снарядные укладки, 8 — патронные сумки.

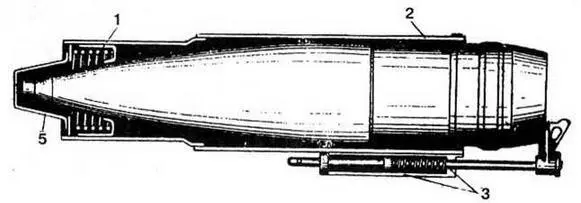

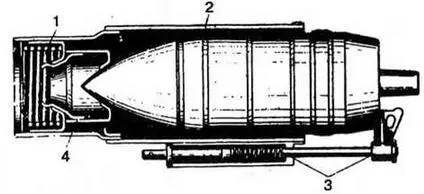

Кассеты:

1 — амортизационная пружина,

2 — цилиндр, 3 — пружинный запор, 4 — стакан, 5 — колпак-предохранитель.

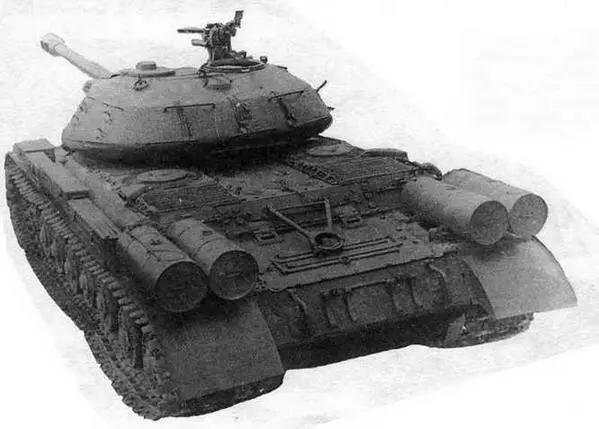

Вид сзади на ИС-4.

Обращает на себя внимание характерное и необычное для советских танков расположение цилиндрических наружных топливных баков. Фото из коллекции М.Барятинского

Силовая передача (точнее, механизм передач и поворотов)— планетарная, обеспечивавшая шесть передач вперед, три назад и два нейтральных положения. Она состояла из трехскоростного редуктора, представлявшего собой двухрядный планетарный механизм с тремя фрикционными элементами и выполнявшего роль коробки передач, конического реверса и механизма поворота типа ЗК с мультипликаторами. Механизм поворота типа ЗК был разработан в 1935— 1936 годах профессорами М.К.Кристи и Г.И.Зайчиком и изготовлен в металле для легкого плавающего танка Т-38, однако из-за сложной для того времени конструкции применения не получил. Основными его преимуществами являлись: автоматическое увеличение крутящего момента на ведущих колесах при повороте по сравнению с прямолинейным движением; устойчивое прямолинейное движение; создание тормозной силы без участия тормозов.

Главным недостатком механизма поворота типа ЗК было значительное падение скорости центра тяжести машины при повороте, что приводило к ухудшению динамики при выходе из поворота из-за перегрузки двигателя и уменьшения частоты вращения. Механизм поворота типа ЗК показал хорошие результаты в танках с низкой удельной мощностью (11 — 13 л.с./т), так как снижал необходимую для поворота мощность. С увеличением удельной мощности его использование стало нецелесообразным.

Это один из примеров, когда прогрессивное конструкторское решение опередило существовавшую в то время технологию. А ведь только применение дисков трения фрикционных элементов, работающих в масле, которые не были освоены отечественной промышленностью, могло повысить надежность трансмиссии и уменьшить ее массу и размеры.

Привод управления механизмом передач и поворотов был механический, селекторный, с гидравлическим сервированием педали на передачах переднего хода.

Ведущие колеса имели съемные венцы с 14 зубьями. Направляющие колеса с винтовыми натяжными механизмами располагались впереди. На каждом борту было по 7 опорных и по 3 поддерживающих катка. Подвеска — индивидуальная, торсионная.

Гусеница — мелкозвенчатая, цевочного зацепления, с открытым шарниром. Число траков в каждой гусенице — 86. Шаг трака — 160 мм, ширина — 720 мм.

Электрооборудование включало в себя четыре аккумуляторные батареи, соединенные параллельно-последовательно, общей емкостью 256 А-ч, генератор Г-73 мощностью 1500 Вт, электрический стартер СТ-700 мощностью 15 л.с. Система проводки — однопроводная, с напряжением в сети 24 В. Для приборов аварийного освещения предусматривалась двухпроводная система проводки.
