М. Барятинский - Советская бронетанковая техника 1945 — 1995 (часть 2)

ВООРУЖЕНИЕ: 1 орудие 2А51 калибра 120 мм.

БОЕКОМПЛЕКТ: 25 выстрелов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: перископический прицел 1П8, панорама, оптический прицел прямой наводки 1П30, коллиматор К-1.

БРОНИРОВАНИЕ, мм: противопульное.

ДВИГАТЕЛЬ: 5Д20-240, 6-цилиндровый, четырехтактный, V-образный, бескомпрессорный дизель жидкостного охлаждения со струйным распылением топлива; мощность 240 л.с.(176,6 кВт) при 2400 об/мин; рабочий объем 15 900 см³.

ТРАНСМИССИЯ: однодисковый главный фрикцион сухого трения, четырехскоростная механическая коробка передач, бортовые фрикционы, планетарные бортовые передачи.

ХОДОВАЯ ЧАСТЬ: шесть сдвоенных обрезиненных опорных катков на борт, пять обрезиненных одинарных поддерживающих катков, ведущее колесо заднего расположения со съемными зубчатыми венцами (зацепление цевочное), направляющее колесо; подвеска индивидуальная гидропневматическая.

СКОРОСТЬ МАКС., км/ч: на суше — 60, на плаву —9.

ЗАПАС ХОДА, км: на суше —500, на плаву— 75...90.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град.— 32; ширина рва, м —2,5; высота стенки, м — 0,7.

СРЕДСТВА СВЯЗИ: радиостанция Р-123М, переговорное устройство 1В116.

Одна из лучших в мире и наиболее современная отечественная самоходно-артиллерийская система. Предназначена для уничтожения тактических ядерных средств, артиллерийских и минометных батарей, танков и другой бронированной техники противника. Проектирование велось в ПО "Уралтрансмаш" (головной разработчик шасси и машины в целом), КБП (боевое отделение) и заводе №9 (качающаяся часть). Принята на вооружение в 1989 году. Серийно производится с 1989 года на Стерлитамакском машиностроительном заводе.

Серийная модификация:

гусеничное шасси унифицировано с шасси основных танков Т-72 и Т-80. Корпус САУ по конструкции и геометрии подобен корпусу танка Т-72, но имеет более тонкую бронезащиту и не имеет комбинированного бронирования лобового листа. В массивной сварной башне установлены 152-мм гаубица, снабженная дульным тормозом и эжекционным устройством для продувки канала ствола с системами наведения и прицеливания; система автоматизированной подачи и хранения снарядов (включает в себя конвейер подачи снарядов с грунта, укладку 6ЭЦ19 с программируемой выдачей и исполнительный механизм координации углов с подачей снарядов от укладки к орудию); агрегат бортового питания АП-18Д; ФВУ; средства связи и система герметизации казенной части гаубицы. Максимальная дальность стрельбы — 24,7 км, скорострельность 7—8 выстр./мин. Углы наведения: горизонтальный ЗбО°, вертикальный -3°...+65". Стреляные гильзы автоматически выбрасываются через люк под стволом орудия. На крыше башни смонтирована зенитнопулеметная установка ПЗУ-5 с дистанционным управлением, аналогичная применяемым на танках Т-64 и Т-80УД. На лобовом листе корпуса размещен кронштейн крепления ствола в положении по-походному. Машина оснащена ОПВТ, ППО 3-кратного действия ЗЭЦ11-2, системой самоокапывания, ТДА и системой запуска дымовых гранат 902В "Туча".

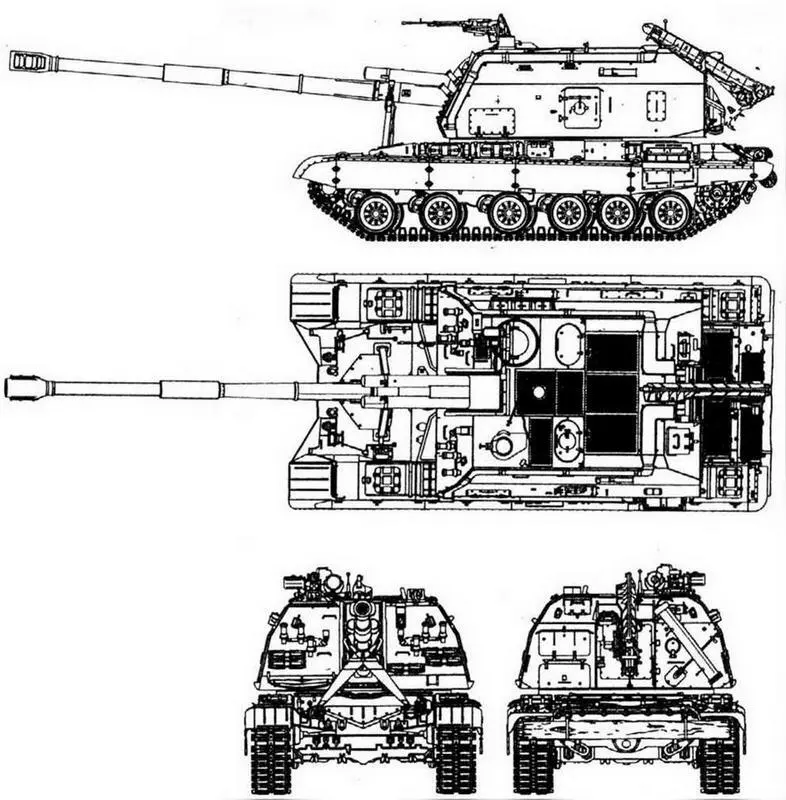

2С19 "Мста-С"

Самоходные гаубицы 2С19 постепенно заменяют в артиллерийских частях самоходные гаубицы 2СЗ и самоходные пушки 2С5, уже не в полной мере отвечающие современным требованиям.

САУ 2С19 организационно объединяются в огневые батарейные артиллерийские комплексы (ОБАК) "Капустник". В состав последних обычно входят: машина командира батареи 1В152 "Капустник-Б" (на базе унифицированного шасси УНШ), машина старшего офицера батареи 1В153 и до восьми самоходных гаубиц 2С19. ОБАК является базовым звеном для формирования любых артиллерийских частей.

Впервые "Мста-С" была продемонстрирована общественности на авиасалоне в г.Жуковском в августе 1992 года. Годом позже на выставке IDEX-93 в Объединенных Арабских Эмиратах 2С19 показала отличные ходовые и огневые качества. В частности, при стрельбе на дальность 15 км сорока управляемыми снарядами с лазерной подсветкой ЗОФ39 "Краснополь" были поражены 38 целей.

По западным данным, на 1995 год на европейской части территории России имелось 373 самоходных гаубицы 2С19 "Мста-С". Они активно используются Российской Армией в ходе антитеррористической операции в Чечне.

"Мста-С" предлагается на экспорт, в том числе и с орудием калибра 155 мм, которое может вести стрельбу снарядами "Краснополь-М" и зарубежными боеприпасами этого калибра.

БОЕВАЯ МАССА, т: 42.

ЭКИПАЖ, чел.: 5 (при подаче боеприпасов с грунта —7).

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 11917, ширина — 3584, высота по крыше башни — 2985, клиренс — 435.

ВООРУЖЕНИЕ: 1 гаубица 2А64 калибра 152 мм, 1 пулемет НСВТ-12,7 "Утес" калибра 12,7 мм, 6 установок для запуска дымовых гранат калибра 81 мм.

БОЕКОМПЛЕКТ: 50 выстрелов раздельного заряжания, 300 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: панорамный прицел 1П22, оптический прицел прямой наводки 1П23.

БРОНИРОВАНИЕ, мм: противопульное.

ДВИГАТЕЛЬ: В-84А, 12-цилиндровый, V-образный, четырехтактный дизель жидкостного охлаждения; мощность 780 л.с.(573,5 кВт) при 2000 об/мин.

ТРАНСМИССИЯ: гитара, две планетарных семискоростных коробки передач с фрикционным включением и гидроуправлением, планетарные бортовые передачи.

ХОДОВАЯ ЧАСТЬ: шесть сдвоенных обрезиненных опорных катков на борт, пять обрезиненных поддерживающих катков, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное), направляющее колесо; подвеска индивидуальная торсионная, гидравлические амортизаторы в подвесках 1-го, 2-го и 6-го катков; гусеница шириной 580 мм с обрезиненной беговой дорожкой и РМШ.

СКОРОСТЬ МАКС., км/ч: 60.

ЗАПАС ХОДА, км: 500.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 25; ширина рва, м — 2,8; высота стенки, м — 0,5; глубина брода, м —1,5 (с ОПВТ — 5 м).

СРЕДСТВА СВЯЗИ: радиостанция Р-173, переговорное устройство 1В116 на 7 абонентов.

Создавалось в ЦНИИТОЧМАШ как вариант "Ноны-С", предназначенный для сухопутных войск. Способно решать аналогичные огневые задачи. Принята на вооружение в 1990 году.

Серийная модификация:

в качестве базы использовано шасси колесного бронетранспортера БТР-80. 120-мм нарезное орудие установлено в конической сварной башне, выполненной из алюминиевого сплава. Угол горизонтального наведения составляет 70° (по 35" на сторону). Вертикальное наведение возможно в пределах от -4° до +80°. Максимальная скорострельность 10 выстр./мин. Стрельба из САО может вестись только с места как с закрытых огневых позиций, так и прямой наводкой 120-мм выстрелами с осколочно-фугасными снарядами и 120-мм выстрелами с осколочно- фугасными, осветительными, дымовыми и зажигательными минами. Максимальная дальность стрельбы осколочно-фугасным снарядом ЗВОФ54 — 8700 м, осколочно-фугасной миной — 7100 м. Башня оборудована командирской башенкой, на крыше которой установлен пулемет ПКТ, предназначенный для самообороны. Пулемет соединен тягой с прибором ТКН-ЗА, что позволяет вести прицельную стрельбу, дистанционно управляя огнем из башенки. Кроме того, в боевом отделении уложены четыре автомата АКС-74 и два ПЗРК "Игла-1". Машина оборудована системами ПАЗ, ППО и системой постановки дымовых завес 902В "Туча".
