М. Барятинский - Бронеколлекция 2003 № 01 (46) Амфибии Красной Армии

Двигатель мощностью 40 л.с. позволял боевой машине массой 4,6 т развивать скорость по шоссе до 60 км/ч, по грунтовой дороге с надетыми гусеничными цепями—до 50 км/ч, на рельсах — до 90 км/ч и на плаву — 6 км/ч.

Экипаж БАД-2 состоял из 4 человек. На машине устанавливалась радиостанция, а в качестве специального оборудования — два баллона для постановки дымовой завесы емкостью по 20 л каждый.

Броневик, внешне напоминавший бронекатер, поставленный на колеса, был продемонстрирован на Первомайском параде 1933 года в Ленинграде. В ходе показа машина переплыла Неву, что произвело особенно сильное впечатление на зрителей. Несмотря на столь многообещающее начало, дальнейшие работы над БАД-2 прекратили. Военные потребовали усилить броню и вооружение, повысить надежность машины.

Следующим образцом советского плавающего бронеавтомобиля стал ПБ-4, построенный в 1935 году на Ижорском заводе на базе шасси «Форд-Тимкен». На этой машине конструкторы отказались от заостренных катерных обводов. Упростив конфигурацию несущего корпуса, они сделали его близким по внешнему виду к корпусу среднего бронеавтомобиля БА-3. Поскольку за счет увеличения толщины брони до 7 мм масса броневика возросла до 5,28 т, плавучесть машины пришлось повысить, установив по бортам корпуса понтоны, заполненные прессованной пробкой.

В цилиндрической башне, аналогичной по габаритам малым пушечным башням танка Т-35, размещалась 45-мм танковая пушка 20К образца 1932 года и спаренный с ней пулемет ДТ. Второй пулемет ДТ располагался в шаровой установке в лобовом листе корпуса. Боекомплект состоял из 52 выстрелов и 2268 патронов. Наблюдение из башни можно было вести через смотровые щели с триплексами. В кормовой части башни имелся люк для демонтажа пушки, в крышке которого также была смотровая щель. В бортах башни под смотровыми щелями и в корме ниже люка предусматривались амбразуры для стрельбы из личного оружия. В башне находились подвесные сиденья для двух членов экипажа — наводчика и заряжающего. Башня была оборудована ручным поворотным механизмом. Для ведения огня из пушки использовались стандартные танковые прицелы — телескопический ТОП и перископический ПТ-1.

Двигатель ГАЗ-А (или «Форд А») мощностью 40 л.с. при 2200 об/мин был оснащен хорошо продуманной системой охлаждения. Воздух подавался к радиатору через нижний носовой люк. Перед входом бронеавтомобиля в воду водитель его закрывал. Удаление нагретого воздуха из моторного отделения осуществлялось через щели в бортах капота. Для охлаждения двигателя на плаву в систему охлаждения был включен теплообменник, омываемый забортной водой. Это позволило избавиться от одного из недостатков БАД-2 — перегрева двигателя.

Оборудование для движения по воде состояло из трехлопастного гребного винта, установленного, так же, как и у БАД-2, на хвостовике червячной передачи заднего моста. Подобное решение исключало раздельное использование движителей, и вращающиеся в воде колеса создавали значительное гидродинамическое сопротивление, поэтому скорость на плаву не превышала 4 км/ч.

Руля у ПБ-4 не было; маневрирование на воде осуществлялось за счет поворота передних колес.

Для движения по заболоченной местности и обеспечения надежного входа в воду и выхода на берег на задние ведущие колеса могли надеваться вездеходные гусеничные ленты типа «Оверолл», перевозившиеся на кормовом листе крыши корпуса. Проходимость по пересеченной местности улучшали и запасные колеса, которые устанавливались по бортам и могли свободно вращаться.

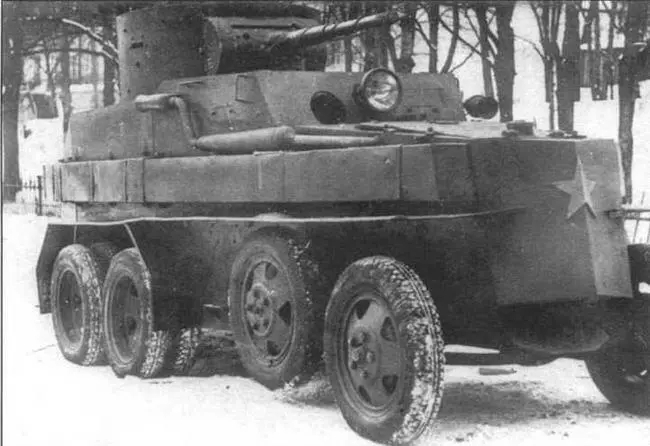

Первый образец плавающего бронеавтомобиля ПБ-4. Ленинград, 1935 год

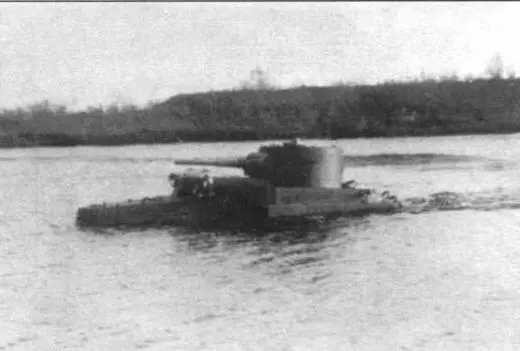

Бронеавтомобиль ПБ-4 на плаву

ПБ-4

В конструктивном отношении машина имела ряд недостатков: несовершенную форму корпуса; небольшой угол съезда, что затрудняло вход и выход из воды; отсутствие средств самовытаскивания; недостаточную удельную мощность; низкую надежность. Ижорский завод выпустил всего пять (по другим данным до десяти) таких машин для проведения войсковых испытаний.

Развитием ПБ-4 стал бронеавтомобиль ПБ-7, изготовленный в 1937 году на том же заводе. При его создании использовались уже агрегаты шасси отечественного грузового автомобиля ГАЗ-ААА. Масса машины уменьшилась до 4,5 т — в основном за счет более рациональной формы корпуса. Это позволило отказаться от поплавков-понтонов. Наклон лобового листа корпуса и коническая форма башни повысили пулестойкость корпуса, хотя толщина брони возросла незначительно, до 8 мм. Экипаж сократили до 3 человек. Заметно «облегчилось» и вооружение — в башне устанавливался 7,62-мм скорострельный пулемет ШКАС (боекомплект 1000 патронов). Пулемет в лобовом листе корпуса был снят.

ПБ-7 оснащался 4-цилиндровым двигателем ГАЗ М-1 мощностью 50 л.с. при 2800 об/мин, который позволял машине развивать скорость до 60 км/ч. Однако уменьшение емкости топливных баков с 72 до 45 л снизило запас хода с 200 до 120 км.

Кроме того, на ПБ-7 не удалось избавиться от недостатков, свойственных и его предшественнику ПБ-4: низкой надежности перегруженного шасси, плохих маневренности на плаву, входа в воду и выхода на сушу.

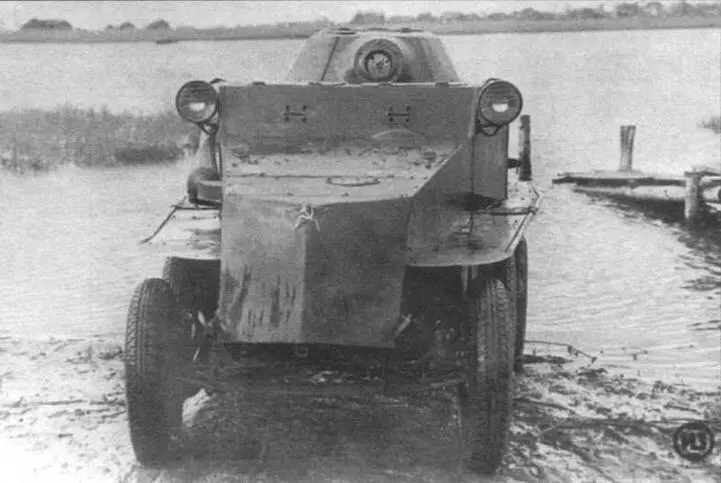

Бронеавтомобиль ПБ-7 входит в воду. Для повышения проходимости на задние колеса машины надеты гусеничные ленты «Оверолл»

Бронеавтомобиль ПБ-7. Обращают на себя внимание рулевые устройства, расположенные не в струе винта, а по бортам кормовой части корпуса
