М. Барятинский - Бронетанковая техника третьего рейха

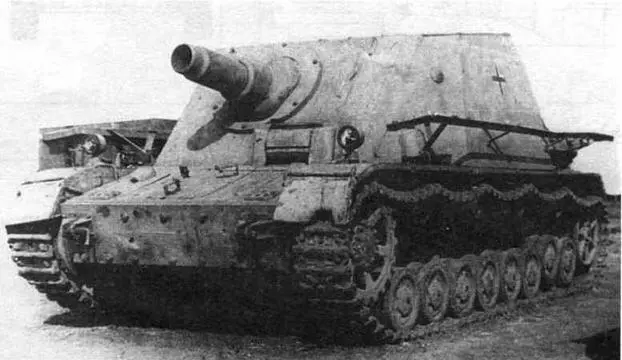

Штурмовой танк Brummbär ранних выпусков. Восточный фронт, район Курска, 1943 год

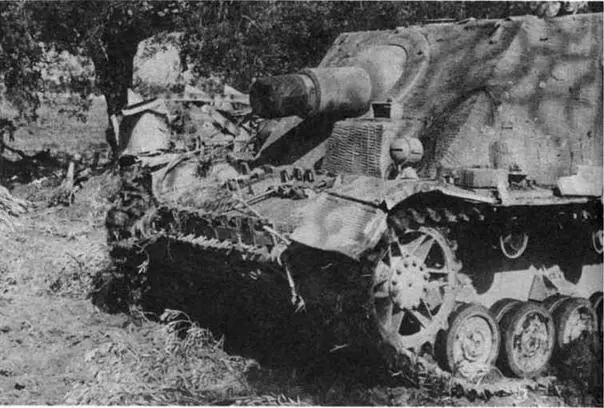

Штурмовой танк Brummbär средних выпусков — в распоряжении механика-водителя уже имеется рубка с перископическим прибором наблюдения, но курсовой пулемет еще отсутствует

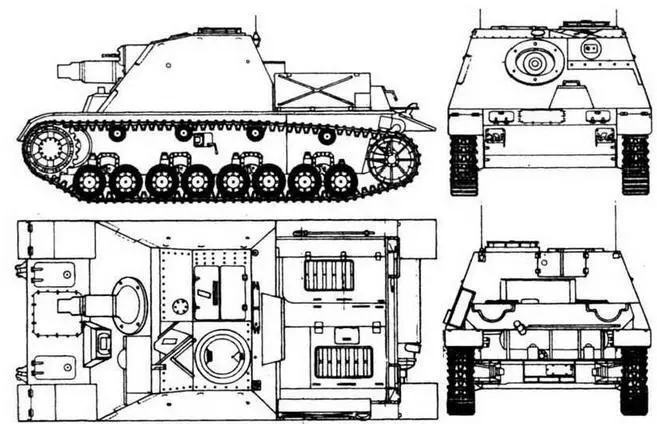

Brummbär

Первые машины Brummbär ("Гризли") получил 216-й батальон штурмовых танков на Восточном фронте. В ходе боев на Курской дуге 17 из них было потеряно.

В последующем Brummbär воевали как на Восточном фронте, так и на Западном, а также в Италии. Они успешно применялись до окончания войны, в том числе и как истребители танков, благодаря хорошему бронированию и мощному орудию, в боекомплект которого входили осколочно-фугасные, кумулятивные и дымовые снаряды.

В начале марта 1945 года в Вермахте насчитывалось 188 штурмовых танков "Brummbär".

БОЕВАЯ МАССА, т: 28,2.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина— 5930, ширина — 2880, высота— 2520, клиренс — 400.

ВООРУЖЕНИЕ: 1 гаубица StuH 43 U 12 калибра 150 мм, 1 пулемет MG 34 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 38 артвыстрелов, 600 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: оптический прицел Sfl. ZF1a, панорама Rbl. F. 36.

БРОНИРОВАНИЕ, мм: лоб корпуса—100; борт —30; днище —10; лоб рубки — 100; крыша — 15.

ДВИГАТЕЛЬ, ТРАНСМИССИЯ и ХОДОВАЯ ЧАСТЬ — как у базового танка.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 40.

ЗАПАС ХОДА, км: 180.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30; ширина рва, м — 2,2; высота стенки, м — 0,6; глубина брода, м — 1. СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

Зенитная самоходно-артиллерийская установка (ЗСУ) созданная на базе Panzer IV с использованием 37-мм автоматической зенитной пушки. Последняя позволяла ЗСУ эффективно бороться со штурмовыми самолетами противника. За год, с марта 1944 по март 1945 года, фирмы ВММ и Skoda изготовили 240 машин.

Серийная модификация:

шасси танка Pz.IV осталось без изменений. Вместо башни на корпусе размещена боевая платформа, прикрываемая в походном положении со всех сторон откидными бронещитами. В боевом положении бронещиты откидывались в стороны, увеличивая свободное пространство для облегчения работы многочисленного расчета и обеспечивая орудию обстрел на 360°. Одновременно расчет оставался прикрытым только щитом орудия.

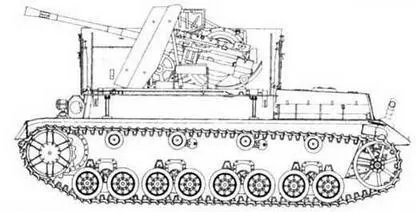

Möbelwagen

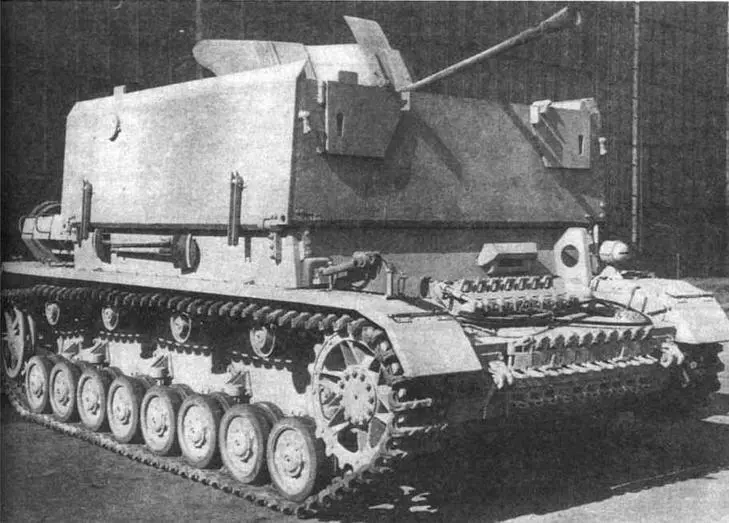

Зенитная самоходная установка Möbelwagen в походном положении

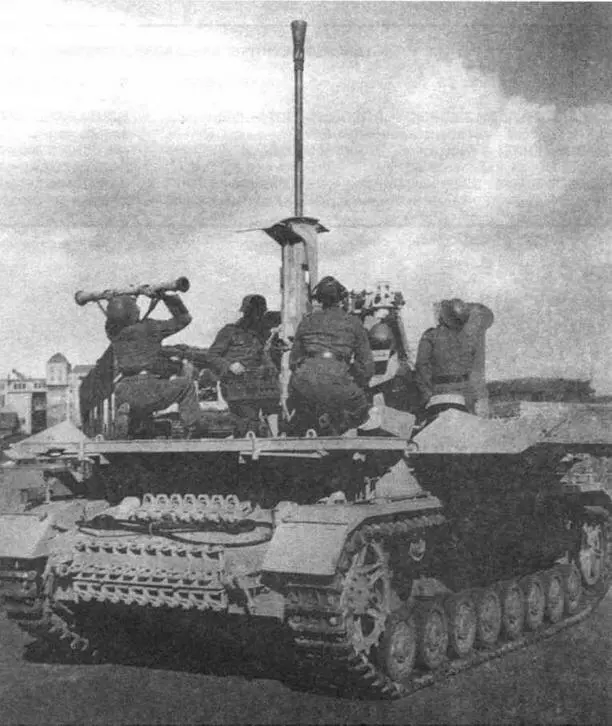

Möbelwagen в боевом положении — все бронещиты боевой платформы откинуты

Самоходки, из-за своей прямоугольной надстройки, получившие в войсках "звание Möbelwagen ("фургон для перевозки мебели"), состояли на вооружении взводов зенитных самоходных орудий танковых дивизий. Не уступая в подвижности танкам, самоходные земные установки эффективно прикрывали их от ударов с воздуха на марше, большая часть ЗСУ поступила в соединив, воевавшие на Западе, где из-за абсолютного господства союзной авиации угроза ударов с воздуха была выше, чем на Восточном фронте.

В марте 1945 года в строю оставалось 5 Möbelwagen. Эти ЗСУ участвовали в боевых действиях до конца войны.

БОЕВАЯ МАССА, т: 25.

ЭКИПАЖ, чел.: 7.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина—5920, ширина — 2950, высота—3100, клиренс — 400.

ВООРУЖЕНИЕ: 1 пушка Flak 43 L/60 калибра 37 мм.

БОЕКОМПЛЕКТ: 416 артвыстрелов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: зенитный прицел Flakvisier 433x8.

БРОНИРОВАНИЕ, мм: лоб корпуса—50; борт—30; откидные бронещиты —10, броневое прикрытие орудия —10.

ДВИГАТЕЛЬ, ТРАНСМИССИЯ, ХОДОВАЯ ЧАСТЬ — как у базового танка.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 38.

ЗАПАС ХОДА, км: 200.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: хак у базового танка.

Зенитная самоходная установка, спроектированная фирмами Krupp-Druckenmüler и Daimler-Benz в рамках новых тактико-технических требований к этому виду вооружения, разработанных в мае 1944 года. Сборка боевых машин осуществлялась в мастерских 15-го запасного танкового батальона (15.Panzer Ersatz Abteilung), на базе которых создали организацию OST Bau. В 1944 году было изготовлено 106 единиц.

Серийная модификация:

вместо танковой смонтирована открытая сверху вращающаяся башня, с таким же, как у Pz.IV, диаметром погона. В остальном корпус, ходовая часть, двигатель и трансмиссия танка Pz.IV остались почти без изменений.

ЗСУ Wirbelwind ("Вихрь") поступала на вооружение зенитных взводов в танковые и моторизованные дивизии Вермахта и войск СС и использовалась в боевых действиях вплоть до конца войны. Оказалась более эффективной, чем "Möbelwagen", так как счетверенная 20-мм зенитная пушка лучше подходила для борьбы с низколетящими целями. В начале марта 1945 года Вермахт располагал 44 боевыми машинами этого типа.

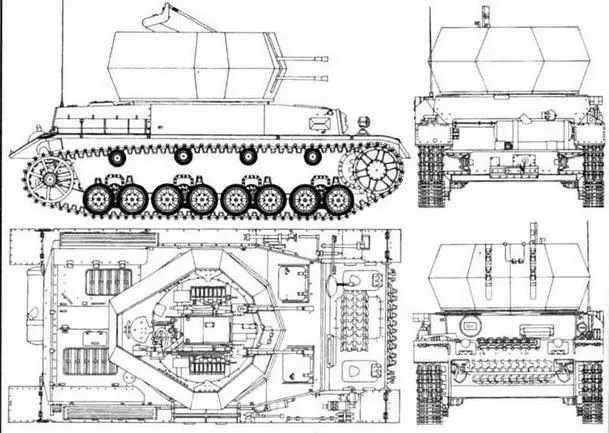

Wirbelwind

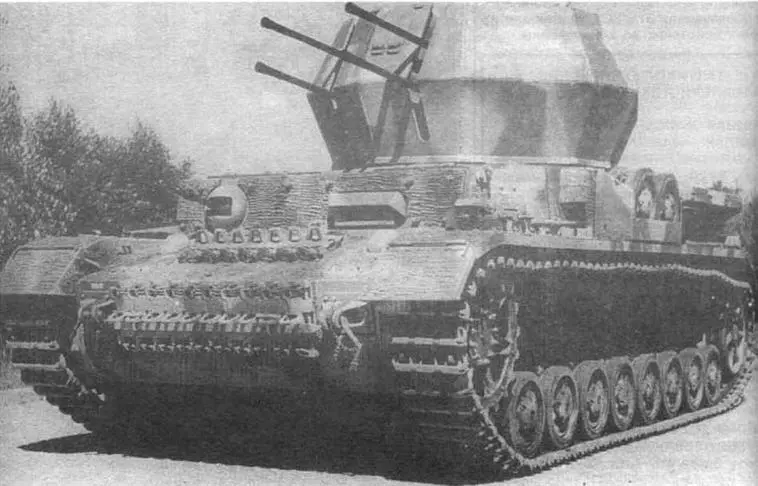

Зенитная самоходная установка Wirbelwind. 1944 год

БОЕВАЯ МАССА, т: 22.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина —5920, ширина — 2950, высота —2750, клиренс — 400.

ВООРУЖЕНИЕ: 4 пушки Flak 38 L/65 калибра 20 мм, 1 пулемет MG 34 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 3200 артвыстрелов, 1350 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: зенитный прицел Flakvisier 38 3x8.

БРОНИРОВАНИЕ, мм: корпус — как у базового танка; башня — 16.

ДВИГАТЕЛЬ, ТРАНСМИССИЯ, ХОДОВАЯ ЧАСТЬ: как у базового танка.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 38.

ЗАПАС ХОДА, км: 200.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: как у базового танка.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

Зенитная самоходная установка, вооруженная 37-мм пушкой. Разработана на основе предыдущей модели — Wirbelwind — в организации OST Bau. В конце 1944 —начале 1945 года фирмой Deutshe Eisenwerke изготовлено 43 машины.

Серийная модификация:

башня, по форме примерно аналогичная башне Wirbelwind, но лучше бронированная и более удобная для размещения орудийного расчета. В остальном машина осталась без изменений.
