М. Барятинский - Бронетанковая техника третьего рейха

Kfz.14 — радиомашина (Funkkraftwagen), оснащенная радиостанцией со складывающейся антенной рамочного типа, экипаж 3 человека. Вооружение отсутствовало. Изготовлено V единиц.

До 1937 года эти бронеавтомобили, получившие в войсках презрительную кличку "корыто" (Badewanne), состояли на вооружении пулеметных рот кавалерийских полков, а также разведывательных подразделений. Несмотря на то, что к началу Второй мировой войны бронеавтомобили Kfz. 13 безнадежно устарели, они, тем не менее, ограниченно использовались в ходе Польской кампании при вторжении в Нидерланды и Францию и даже в начале операции "Барбаросса". В последующем изъятые из боевых частей немногочисленные уцелевшие машины применялись в качестве учебных.

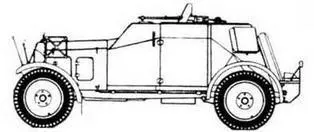

Kfz. 13

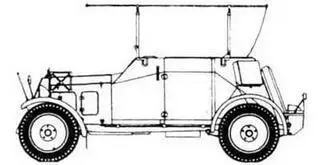

Kfz. 14

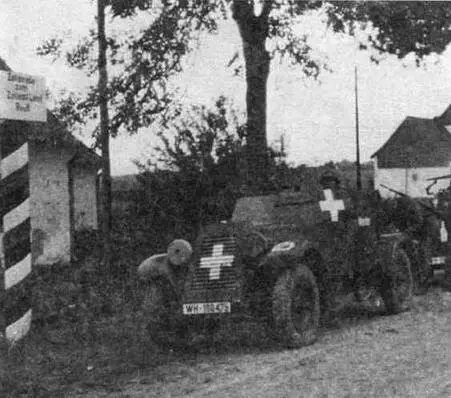

Бронеавтомобиль Kfz.13. Польша, сентябрь 1939 года

БОЕВАЯ МАССА, т: 2,1.

ЭКИПАЖ, чел.: 2.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4191, ширина — 1702, высота — 1499, база — 3350, дорожный просвет—181.

ВООРУЖЕНИЕ: 1 пулемет MG 13 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 1000 патронов.

БРОНИРОВАНИЕ, мм: лоб, борт, корма — 8, днище — 5.

ДВИГАТЕЛЬ: Adler 6S, 6-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 60 л.с. (44,16 кВт) при 3200 об/мин, рабочий объем 2916 см³.

ТРАНСМИССИЯ: 4-скоростная коробка передач.

ХОДОВАЯ ЧАСТЬ: колесная формула 4x2, ведущие колеса задние, тормоза гидравлические, размер шин 6,75-18.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 50.

ЗАПАС ХОДА ПО ШОССЕ, км: 320.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 15; глубина брода, м — 0,5.

Легкий полноприводной бронеавтомобиль. Предназначался для разведки и штабной службы. Разработан фирмой senwerken Weserhütte на шасси Auto union/Horch 801/EG. С 1935 по 1944 год фирмами Horch, MNH и Weserhütte выпущена 2371 машина.

Серийные модификации:

Sd. Kfz. 221 — сварной корпус. В семиместной открытой сверху двухместной машине устанавливался 7,92-мм пулемет MG I, Боевая масса 4 т. Экипаж 2 человека.

Габариты: 4800x1950x1987 мм. Двигатель Horch V-8 108 мощностью 75 л. с. На части машин устанавливалось противотанковое ружье Panzer-buchse 39 калибра 7,92 мм или schwere Panzerbüchse 41 калибра 20 — 28 мм с коническим стволом. Изготовлено 339 единиц.

Sd.Kfz.222 — 20-мм автоматическая пушка и пулемет MG 34 в десятигранной открытой сверху башне. Шасси Horch 801/ EG (Ausf.A) или Horch 801Л/ (Ausf.B). Изготовлено 989 единиц.

Sd. Kfz.223 — радиомашина для обеспечения связи разведывательных подразделений. Радиостанции Fu 10 или Fu 19, позже Fu 12. Складывающаяся рамочная антенна на машинах поздних выпусков заменена на штыревую. Пулемет MG 34 в открытой сверху семигранной башне. Боевая масса 4,4 т. Изготовлено 550 единиц.

Sd. Kfz.260/261 — машина связи для танковых и моторизованных частей. Варианты различались радиостанциями — Fu 7 с телескопической штыревой антенной у Sd.Kfz.260 и Fu 12 с рамочной антенной у Sd.Kfz.261. Боевая масса 4,26/4,3 т. Экипаж 4 человека. Изготовлено 493 единицы.

Боевая карьера легких двухосных бронеавтомобилей началась с аннексии Судетской области Чехословакии осенью 1938 года. К 1 сентября 1939 года в войсках насчитывалось около 1200 машин этого типа.

В состав танковой дивизии Вермахта в среднем входило до 90 легких броневиков, около 60 из них были сосредоточены в разведывательном батальоне. Еще больше имелось их в легких дивизиях. В разведывательном полку 3-й легкой дивизии, например, значилась 121 бронемашина.

Радиомашины Sd.Kfz.260/261 использовались в качестве штабных машин связи в звене "полк — дивизия» и состояли на вооружении соответствующих подразделений в соединениях всех типов.

К началу операции "Барбаросса" в немецких войсках насчитывалась 961 бронемашина Sd.Kfz.221, 222 и 223. В условиях российского бездорожья очень скоро выяснилось, что легкие броневики, несмотря на наличие двух ведущих мостов, имеют ограниченную тактическую подвижность. К концу 1941 года на Восточном фронте была потеряна 341 машина. Значительно более эффективным оказалось их применение в Северной Африке в составе разведывательного батальона 5-й легкой дивизии Африканского корпуса.

Во время войны 20 бронемашин Sd.Kfz.222 и Sd.Kfz.223 получила болгарская армия. Броневики участвовали в операциях по борьбе с югославскими партизанами на территории Македонии, оккупированной болгарскими войсками. С конца 1944 года они использовались в боевых действиях против немецких войск.

В 1938 году Германия поставила Китаю 18 Sd.Kfz.221 и 12 Sd.Kfz.222. Эти машины принимали участие в боях с японцами.

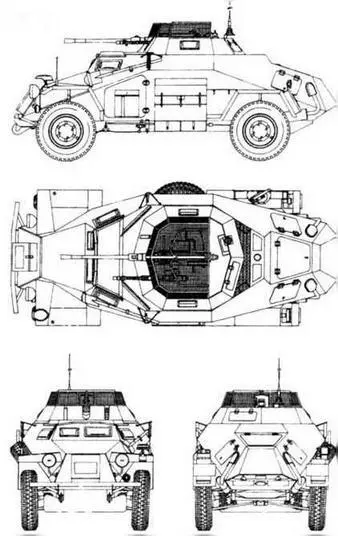

Sd.Kfz.222

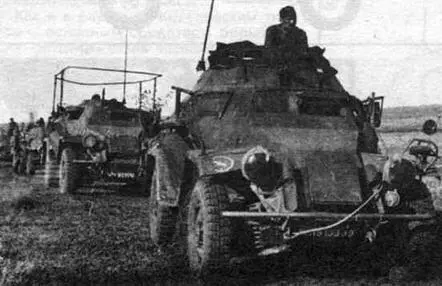

Бронеавтомобиль Sd.Kfz.222 и Sd.Kfz.223 из состава 24-й танковой дивизии Вермахта

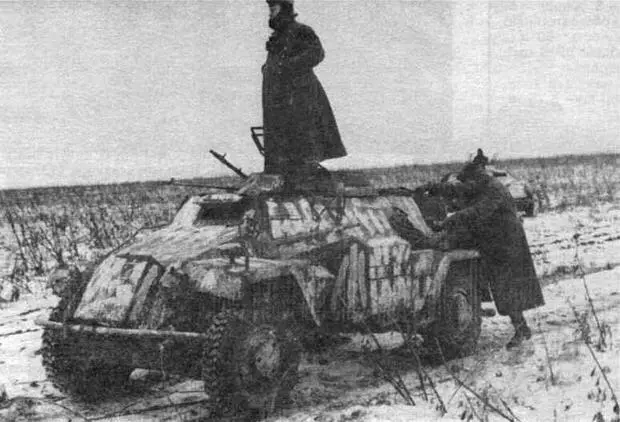

Бронеавтомобиль Sd.Kfz.221. вооруженный пулеметом MG 34 и противотанковым ружьем Panzerbüsche 39. Восточный фронт. 1942 год

БОЕВАЯ МАССА, т: 4,8.

ЭКИПАЖ, чел.: 3.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина- 4800, ширина —1950, высота —1987, дорожный просвет— 260, колея- 1610/1646, база — 2800.

ВООРУЖЕНИЕ: 1 автоматическая пушка KwK 30 (на части машин KwK 38) калибра 20 мм и 1 пулемет MG 34 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 180 выстрелов, 1050 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел TZF За.

БРОНИРОВАНИЕ, мм: лоб корпуса и башни —14,5 (позже 30), борт и корма— 8.

ДВИГАТЕЛЬ: Horch V-8-108, 8-цилиндровый, карбюраторный, жидкостного охлаждения; мощность 75 (или 81) л.с. (55 кВт) при 3600 об/мин, рабочий объем 3517 см³.

ТРАНСМИССИЯ: однодисковое сухо" сцепление, механическая планетарии коробка передач (5+1), дифференциал

ХОДОВАЯ ЧАСТЬ: колесная формула 4x4, подвеска независимая на двух вертикальных спиральных пружинах, тор моза гидравлические, размер шин 210-18.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 80.

ЗАПАС ХОДА, км: 350.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ, угол подъема, град. — 20; ширина рва, м — 0,25; высота стенки, м- 0,25; глубина брода, м — 0,6.

Специализированный штабной бронированный автомобиль германской армии периода Второй мировой войны. В 1937 и 1941 — 1942 годах фирмой Daimler-Benz изготовлено 68 машин.

Серийные модификации:

Sd.Kfz.247 Ausf.A — шасси колесного (6x4) артиллерийкого тягача Krupp L2H143. Открытый сверху броневой корпус. Боевая масса 5,2 т, двигатель Krupp М305 мощностью 67 л.с., скорость 70 км/ч, запас хода 350 км. Вооружение отсутствовало. Изготовлено 10 единиц.
