М. Барятинский - Бронетанковая техника третьего рейха

На 1 марта 1945 года оставалось еще 2527 танкеток с электромотором и 3797 — с двигателем внутреннего сгорания.

БОЕВАЯ МАССА, т: 0,43.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 1630, ширина — 910, высота— 620, клиренс—160.

МАССА ЗАРЯДА, кг: 75.

БРОНИРОВАНИЕ, мм: лоб корпуса —10.

ДВИГАТЕЛЬ: Zundapp SZ7,2-цилиндровый, двухтактный, карбюраторный; мощность 12,5 л.с. (9,2 кВт) при 4500 об/мин; рабочий обьем 703 см³.

ТРАНСМИССИЯ: коробка передач (2+1).

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 10. ЗАПАС ХОДА, км: 7.

Радиоуправляемая танкетка-торпеда — промежуточный образец между легким "Голиафом" и более тяжелым Sd.Kfz.301. Производилась фирмой NSU с октября 1944 по февраль 1945 года. Изготовлено 50 единиц. СЕРИЙНАЯ МОДИФИКАЦИЯ: легкобронированный сварной корпус. В ходовой части, прикрытой фальшбортом, использованы катки большого диаметра. Предусмотрено место и органы управления для механика-водителя. Радиооборудование фирмы Blaupunkt.

Появление танкетки Springer ("Прыгун") было вызвано неудовлетворительными результатами эксплуатации танкетки "Голиаф". Предполагалось, что "Прыгун", имеющий большую массу, автомобильный двигатель и значительно больший запас хода, будет более эффективным. До мая 1945 года планировалось изготовить 460 телетанкеток этого типа, однако развитие событий заставило свернуть производство уже в феврале. До конца войны танкетки успели пройти только войсковые испытания.

Sd.Kfz.304

БОЕВАЯ МАССА, т: 2,4.

ЭКИПАЖ, чел.: 1 (в небоевых условиях).

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина —3170, ширина — 1430, высота —1450.

МАССА ЗАРЯДА, кг: 330.

ДВИГАТЕЛЬ: Opel Olympia, 4-цилиндровый, карбюраторный, четырехтактный, рядный, жидкостного охлаждения; мощность 36 л.с. (26,5 кВт) при 3400 об/мин; рабочий объем 1478 см³.

ХОДОВАЯ ЧАСТЬ: шесть сдвоенных обрезиненных опорных катков на борт, расположенных в шахматном порядке, ведущее колесо переднего расположения.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 42.

ЗАПАС ХОДА, км: 200.

Разрабатывался с 1939 года, первоначально с корпусом из бетона (В I). Основной серийный вариант В IV производился с апреля 1942 по сентябрь 1944 года фирмой Borgward. Изготовлено 1193 единицы.

Серийные модификации:

Sd.Kfz.301 Ausf.A — низкий сварной легкобронированный корпус с сильно скошенным лобовым листом, на котором располагался отделяемый короб с взрывчаткой. Предусматривалось рабочее место механика-водителя для вождения машины вне боя. Боевая масса 3,45 т, габариты: 3650x1800x1185 мм. Двигатель Borgward 6М RTBV, мощностью 49 л.с. при 3800 об/мин. Масса заряда 500 кг.

Бронирование 8—10 мм. Гусеница шириной 200 мм оснащалась резиновыми подушками. Изготовлено 628 единиц.

Sd.Kfz.301 Ausf.B — антенна радиостанции перенесена вперед, гусеница без резиновых подушек. Боевая масса около 4 т. Изготовлено 260 единиц.

Sd.Kfz.301 Ausf.C — усилено бронирование, установлен более мощный двигатель. Место механика-водителя перенесено к левому борту. Изготовлено 305 единиц.

Телетанкетка Borgward BIV Ausf.A из состава 301-ю танкового радиобатальона (301.Panzer-Abteilung (Fkl). Италия. 1943 год

С апреля 1942 года танкетки Sd.Kfz.301 поступали на вооружение 311, 312, 313 и 314-й рот радиоуправляемых танков — Panzerkompanien (Funklenk), а также 301-го и 302-го танковых, батальонрв — (Panzerabteilung (Funklenk). В качестве машин управления использовались штурмовые орудия StuG III. В июле 1943 года 312-я рота занималась разминированием минных полей в ходе проведения операции " Цитадель".

В августе — сентябре 1944 года 301-й танковый батальон получил в качестве машин управления 21 тяжелый танк "Тигр". В каждый взвод входили четыре танка (один — командирский и три — машины управления, каждая из которых осуществляла контроль за тремя танкетками) и бронетранспортер Sd.Kfz.251, на котором перевозились заряды и экипажи танкеток.

На 1 марта 1945 года в наличии имелось 397 танкеток Sd.Kfz.301, из них только 79 — во фронтовых частях.

Sd.Kfz.301 Ausf.A

Sd.Kfz.301 Ausf.B

БОЕВАЯ МАССА, т: 4,85.

ЭКИПАЖ, чел.: 1 (в небоевых условиях).

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина—4100, ширина—1830, высота—1250.

МАССА ЗАРЯДА, кг: 500. БРОНИРОВАНИЕ, мм: лоб, борт и корма корпуса —20, крыша и днище — 6.

ДВИГАТЕЛЬ: Borgward 6В, 6-цилиндровый, карбюраторный, рядный; мощность 78 л.с. (57,4 кВт) при 3000 об/мин, рабочий объем 3745 см³.

ТРАНСМИССИЯ: двухскоростная коробка передач (2+2), механические тормоза.

ХОДОВАЯ ЧАСТЬ: пять сдвоенных обрезиненных опорных катков на борт, ведущее колесо переднего расположения; подвеска индивидуальная торсионная.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 40.

ЗАПАС ХОДА, км: 212.

СРЕДСТВА СВЯЗИ: радиостанция ЕР 3.

Разрабатывался с 1936 года фирмой Rheinmetall (ходовая часть, общая компоновка) совместно с фирмой Sachsenberg (водоизмещающий корпус). В 1940— 1941 годах изготовлена 21 единица.

Серийная модификация:

машина-амфибия со стальным небронированным корпусом и гусеничным движителем. Амфибии двух производственных серий несколько отличались друг от друга по конструкции. На машинах первой серии устанавливался двигатель Maybach HL 108TR. На амфибиях второй серии полностью переделали рубку экипажа, а ходовую часть укомплектовали опорными катками и ведущим колесом от танка Pz.IV.

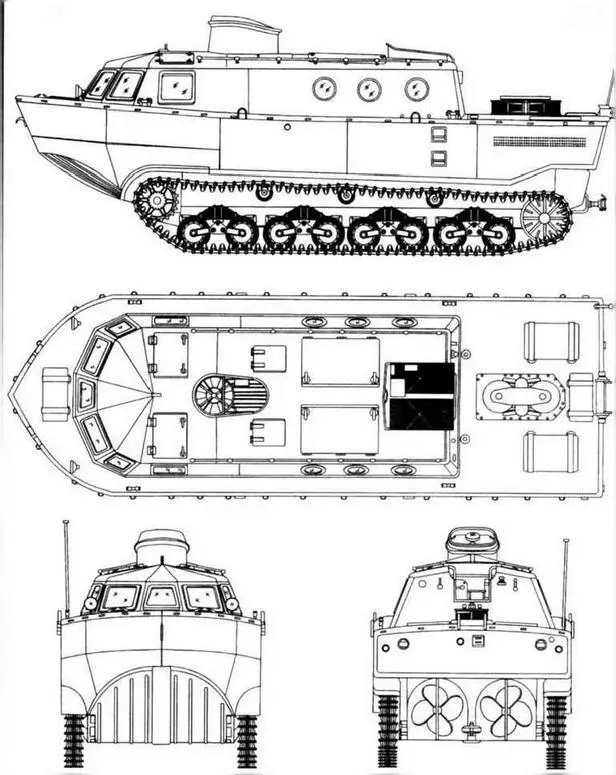

LWS

LWS предназначались для проведения десантных операций. Готовились к несостоявшемуся вторжению в Великобританию. В 1941 году использовались в Северной Африке, где планировалось применить их для комбинированного штурма с суши и с моря английской крепости Тобрук. Но так как этот укрепленный пункт неожиданно быстро капитулировал, амфибии применялись лишь для снабжения наступающих войск и диверсионных действий. При подготовке операции по высадке на о.Мальта также планировалось участие LWS, но из-за ее отмены их боевое крещение не состоялось.

Последнее упоминание о применении этих машин относится к 1944 году; когда германское командование использовало оставшиеся LWS для снабжения отрезанных группировок своих войск в Прибалтике, Восточной Пруссии и Бельгии.
