Для того чтобы ряды пересекались, нужно иметь возможность менять содержание белого и черного по отдельности. Этому может служить, отражение белого цвета. Если между глазом и цветом поставим стеклянную пластинку, которая количественно измеряемым образом отражает свет в наш глаз (чего можно достичь разными путями), то можно менять, данный цвет так, что содержание белого в нем будет увеличиваться или уменьшаться, в то время, как отношение полный цвет: черный останется неизменным. Полученные таким образом цвета лягут на одной прямой идущей от белого угла аналитического треугольника через точку данного цвета. Для того чтобы эту прямую сделать по возможности длинной, надо, чтобы цвет возможно близко подходил к стороне полный цвет – черный, т. е. его нужно выбирать невозможности из темно-чистых цветов. Тогда его в общем можно бывает привести в пересечение с рядом затененности сравниваемого цвета, т. е. оба цвета могут быть сделаны вполне равными.

Это указание вполне достаточно, чтобы наметить путь к созданию такого прибора для прямого измерения цветового тона. Так как до сих пор мы еще не имеем такого аппарата, то не будем дальше и распространяться об этом.

Измерение цветового тона при помощи смеси с дополнительным и получения нейтрального серого цвета в настоящее время, в противоположность прямому методу определения цветового тона, достаточно хорошо развито и имеет широкое и постоянное применение.

Также и здесь надо иметь ввиду непрерывное изменение трех переменных.

Эти переменные суть следующие:

1. Цветовой тон сравниваемой краски;

2. Отношение количеств обоих цветов в смеси;

3. Светлота получающегося нейтрального серого цвета.

Самое простое решение этой задачи состоит в применении вращающегося диска для смешения цветов. Если разрезать по радиусу круги, приготовленные из крашеной в какой-либо цвет бумаги, то можно два круга вставить друг в друга и так их надвигать один на другой, что величины соответствующих секторов будут находиться в любом отношении друг к другу. Таким путем можно найти и то отношение, при котором смешиваемые два цвета дадут нейтральный серый цвет.

Серый для сравнения можно получить, поместив на ту же самую ось два меньших диска, вдетых друг в друга и выкрашенных в белый и черный цвета. Они дают уже безусловно нейтральный серый цвет и при помощи изменения величины черного и белого секторов можно получить любую светлоту.

Как видим, это почти то же расположение опыта, что было и у Максвэлла, с той только разницей; что здесь берут не три, а только два больших цветных диска. Так как в настоящее время необходимое вращение можно очень просто получать при помощи маленького электромотора, то вся задача оказывается вполне разрешимой.

Между тем все же при проведении таких измерений остаешься ими неудовлетворенным. Каждый раз, когда хочешь переставить наружные или внутренние диски, приходится остановить мотор. Так как при этом не сразу находишь дополнительный цвет, то приходится много раз менять нормальный цвет. Каждое измерение поэтому продолжается очень долго, а при затруднительности подбора рискуешь остановиться на не вполне надежных результатах, лишь бы не затрачивать на одно измерение непомерно много времени.

Опыты такого рода поэтому очень хороши для демонстрации принципа, но неудобны для беглой работы. Для таковой прибор должен быть более удобным, чтобы энергию, выигрываемую благодаря лучшей технике, нам можно потратить на главную цель, т. е. на самоизмерение, и осуществить его с наивозможной точностью.

Всем этим требованиям вполне удовлетворяет поляризационный смешиватель цветов («Polarisationsfarbenmischer»), сокращенно называемый «Поми», который я изготовил в 1915 году и который получил уже ныне широкое распространение. Его конструкция основывается на следующем.

При помощи призмы из известкового шпата (лучше всего в форме Волластоновой призмы) получается по два изображения, как от карточки данного цвета, так и от рядом лежащей карточки нормального цвета с ним смешиваемого. Призму устанавливают на таком расстоянии и в таком положении, чтобы оба средних изображения покрывали друг друга. При их рассмотрении мы увидим, следовательно, цвет смеси, состоящей из одинаковых частей обоих цветов.

Для того чтобы иметь возможность брать эти части в любом количественном соотношении, мы помещаем над Волластоновой призмой поляризатор в форме призмы Николя. Оба изображения, выходящие из известкового шпата, как известно, поляризованы под прямым углом друг к другу, и если мы обозначим через А угол между главными сечениями обеих призм, то сила света двух изображений будет равна для одного sin 2A и для другого cos 2A . В зависимости от угла поворота Николя, все величины силы света обоих изображений могут лежать между О и I . Их соотношения поэтому внутри каждого квадранта принимают любую величину. Этим самым разрешается задача смешения цветов в любом количественном соотношении.

Для того чтобы контролировать полученный серый цвет, насколько он является действительно ахроматичным, – в нижней половине поля зрения вставляют серую карточку приблизительно той же светлоты, что и данная смесь. Для того чтобы удовлетворить всем возможным случаям, необходимо иметь в запасе большое число таких серых карточек от светло-серого до темно-серого цвета. При этом необязательно измерять их светлоту, необходимо лишь позаботиться об их ахроматичности. Окончательного выравнения по светлоте достигают благодаря тому что карта находится на площадке подвижной горизонтальной оси; в зависимости от ее положения по отношению к свету она может казаться то более светлой, то более темной.

Для того чтобы возможно было бы сравниваемые цвета переменять быстро и удобно, – что весьма облегчает и делает более уверенными измерения, – их размещают друг возле друга, на одной общей подкладке, которую можно передвигать под прорезанной площадкой, на которой лежит определяемый цвет. Если дополнительный цвет приблизительно найден, то снова регулируют угол призмы Николя и светлоту серого цвета, путем передвижения общей подкладки вправо и влево и наблюдения за цветами, которые при этом появляются; благодаря этому, можно найти с большой уверенностью действительно нейтральную середину.

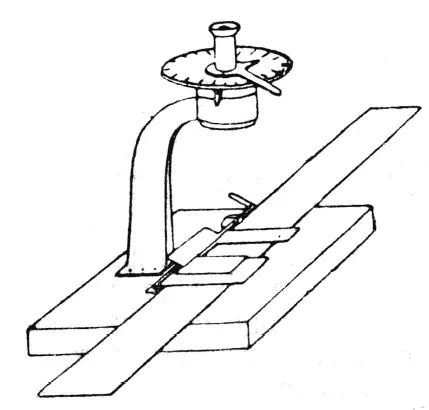

Рис. 26

Рис. 26 представляет собою простейшую форму Поми, которая пригодна для большинства измерений. На нем видна доска основания с прорезанным столиком, под которым можно передвигать направо и налево шкалу цветовых тонов. Над этим в подставке помещается трубка призмы. Поворачивание призмы Николя производится при помощи ручки. Напротив ручки находится подвижная стрелка, которая двигается по градусным делениям, по которым и отсчитывают угол поворота Николя, знание чего необходимо для измерений. Внизу над отверстием, прорезанным в столике, находится поворачивающаяся подставка для карточек с серыми цветами.
