а – звуковые импульсы голосовых связок; б – осциллограмма речевого звука; в – спектр источника (голосовых связок); г – резонансные характеристики речевого тракта; д – результирующий спектр речевого звука. А – амплитуда; Р – звуковое давление; t – время; L – относительный уровень спектральных составляющих; f – частота спектральных составляющих; F 1 – первая форманта; F 2 – вторая форманта.

Как установлено с параллельным применением кинорентгеносъемки и акустической техники, в процессе артикуляции звуков речи, т. е. перемещении языка, губ, челюсти, изменении объемов и конфигурации ротовой и глоточной полостей, резонансные характеристики речевого тракта меняются. Это соответственно приводит к изменению максимумов на спектрах речевых звуков, в частности гласных [А], [Э], [И], [О], [У], [Ы] (см. рисунок 4). Максимумы акустической энергии на спектрах звуков, получившие название формантных максимумов, или речевых формант, играют основную роль в опознавании речевых звуков слуховой системой человека. Формантные максимумы на спектрограммах обозначаются индексами F 1, F 2, F 3 и т. д. (см. рисунок 3 д ) в соответствии с номером форманты (нумерация ведется от самой низкой, первой, форманты F 1 к высоким).

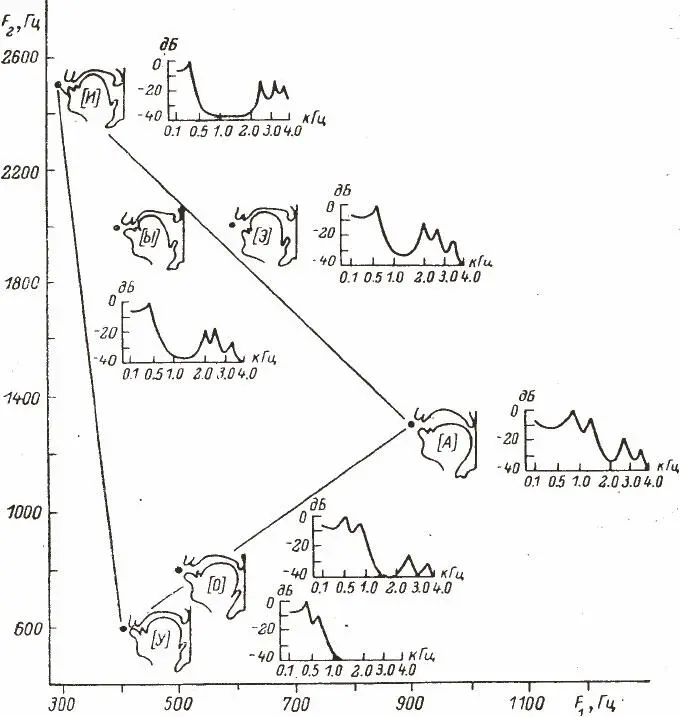

Рис. 4.Представление шести русских гласных [А], [Э], [И], [О], [У], [Ы] в координатах «частота первой форманты F 1 ( по оси абсцисс ) – частота второй форманты F 2 ( по оси ординат ) » (Fant, 1965).

Характерное положение каждой гласной на плоскости F 1– F 2 обозначено точкой. Рядом изображен характерный профиль речевого тракта при артикуляции данного звука и типичные для каждой гласной спектрограммы.

Согласно акустической теории речеобразования (Fant, 1960), каждый речевой звук характеризуется наличием ряда формант. Однако для эффективного узнавания звуков речи слушателем достаточно первых двух формант ( F 1 и F 2 ). В отличие от гласных спектральные максимумы многих согласных (например, С, З, Ш ) сильно сдвинуты в высокочастотную область вплоть до ультразвуковых частот 50–80 кГц (Мясников, Мясникова, 1970). Вместе с тем в спектре естественной речи обнаружены и низкочастотные составляющие в области инфразвуков (Морозов и др., 1972).

Приведенные на рисунке 4 значения формантных частот гласных звуков отнюдь не являются строго фиксированными (равно как и согласных) и у разных людей могут отклоняться в пределах до 20 % (в силу анатомо-физиологических различий речевых трактов у разных людей). Поскольку у женщин и детей речевые резонаторы в целом имеют меньшие объемы, формантные частоты их речи сдвинуты в высокочастотную область: у женщин на 17 %, у детей (до 10 лет) на 25 % по сравнению с таковыми у мужчин. Указанное обстоятельство тем не менее не вызывает особых затруднений у слушателей в восприятии детской и женской речи, хотя в целом разборчивость детской и женской речи оказывается несколько ниже, чем мужской, особенно в верхней части звуковысотного диапазона голоса (Морозов, 1964b, Morozov, 1980).

Выше упоминалось о среднестатистических распределениях формантных областей на стационарных участках речевых звуков. Однако естественная речь характеризуется более или менее плавными переходами от одного артикулируемого звука к другому, что отражается на спектрах в наличии переходных процессов, т. е. участков между звуками, в которых содержится информация как о предыдущем, так и последующем звуке.

С целью изучения динамики звуковых процессов, и в частности речевых спектров, применяются динамические спектрографы, известные также в литературе под термином «видимая речь». На динамических спектрограммах, полученных с помощью данного прибора, по горизонтальной оси регистрируется время, по вертикальной – частота спектральных составляющих, а их интенсивности соответствует степень потемнения линий (Potter et al., 1947). Пример регистрации речевой фразы: «Девушка, как тебя зовут?» – при помощи динамического спектрографа приведен на рисунке 5. Жирными линиями здесь обозначены формантные частоты, характерным образом изменяющиеся по частотной шкале в процессе речи. Для более точного определения речевых формант существуют специальные методы и автоматические устройства – так называемые формантоискатели (Сапожков, Михайлов, 1983).

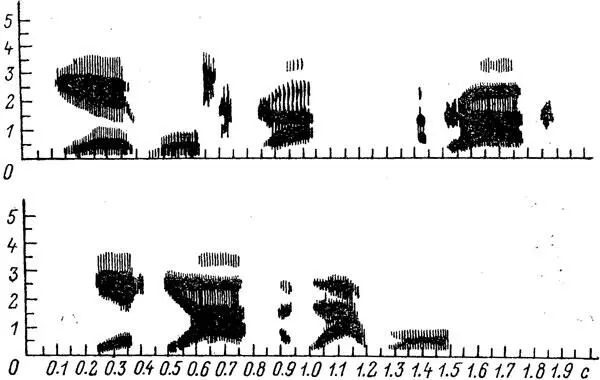

Рис. 5.Динамическая спектрограмма фразы «Девушка, как тебя зовут?», синтезированной с помощью синтезатора «OVE-3» (Деркач и др., 1983).

В верхнем ряду «Девушка как», в нижнем – «тебя зовут». Хорошо видны первые три форманты – F 1, F 2, F 3, частоты которых изменяются в процессе воспроизведения фразы.

Среднестатистический (усредненный) спектр русской речи, полученный методом интегрирования (в частотных полосах спектрометра) большого числа речевых сигналов, охватывает весьма широкую полосу частот, примерно от 100 до 10 000 Гц, с постепенным падением к высоким частотам. Это не означает, что весь указанный частотный диапазон необходим для удовлетворительного восприятия и понимания речи слушателем.

Исследования показали, что речевой сигнал сохраняет достаточно высокую разборчивость при условии ограничения его спектрального состава как сверху (подавление высоких частот спектра при помощи фильтров низкой частоты), так и снизу (подавление низких частот спектра при помощи фильтров высокой частоты). Слоговая разборчивость 80 % обеспечивается при ограничении высоких частот от 2 кГц и выше или при ограничении низких частот от 2 кГц и ниже. Напомним, что 80 % слоговой разборчивости соответс твует 98 % разборчивости с лов (см. рис унок 1) и 99,5 % фразовой разборчивости (см. рисунок 2). Таким образом, обе половины спектра речевого сигнала, разделенного по частоте 2 кГц, обеспечивают практически 100-процентную правильность восприятия слушателем фразовой речи.

Еще более устойчивыми к ограничению спектральной полосы оказываются некоторые виды экстралингвистической информации, в частности узнавание говорящего по голосу. Так, ограничение речевого спектра полосой всего лишь 0–400 Гц и ниже обеспечивает правильное узнавание диктора с вероятностью 0,7 (70 %). Однако эта же полоса спектра (400 Гц и ниже) дает лишь около 3 % правильного восприятия слогов. Ограничение низких частот (4 кГц и выше) дает 65 % узнавания диктора и лишь около 32 % правильного восприятия слогов.

Исходя из указанных исследований, частотно-спектральный диапазон в линиях телефонной связи установлен в пределах 300– 3000 Гц, что обеспечивает вполне удовлетворительное речевое общение. Однако для высококачественной передачи речи и особенно музыки (повышения натуральности ее звучания) необходима более широкая полоса частотного диапазона: 16–16000 Гц и шире. Так, некоторые фирмы в целях достижения особо высокого качества звучания выпускают электроакустическую аппаратуру (магнитофоны, усилители) с диапазоном частот, захватывающим инфразвуковые и ультразвуковые области.
