Это существенно повышает устойчивость оружия во время стрельбы и кучность стрельбы.
С этой же целью в конструкцию пистолета-пулемета включены дульный тормоз-компенсатор и откидывающийся металлический приклад.

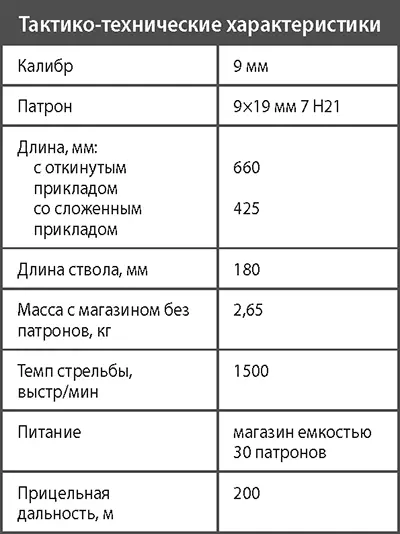

Пистолет-пулемет снабжен курковым ударно-спусковым механизмом, который позволяет вести стрельбу одиночными выстрелами, длительными очередями и очередями с отсечкой по 3 выстрела. Темп стрельбы весьма высок – 1500 выстр/мин. При этом очередь в 3 выстрела занимает чуть больше одной десятой секунды.
Длина ствола составляет 180 мм. Закрепленный на его дульной части тормоз-компенсатор оригинальной формы существенно уменьшает силу отдачи.
Металлический приклад в походном положении складывается в правую сторону и фиксируется вдоль ствольной коробки. При этом плечевой упор может использоваться в качестве передней рукоятки.
Стрельба ведется патронами 9×19 мм Parabellum или 7 Н21, подаваемыми из секторного магазина емкостью 30 патронов. Защелка магазина расположена перед спусковой скобой. Рукоятка перезаряжания находится на правой стороне.
Защита от случайных выстрелов обеспечивается неавтоматическим предохранителем, который во включенном положении перекрывает паз для прохождения рукоятки перезаряжания.
Конструкция пистолета-пулемета в целом отвечает всем требованиям крупносерийного производства, многие детали изготавливаются методом холодной штамповки из стального листа и сварки. Некоторые детали, например рукоятка управления стрельбой, цевье и ствольная накладка, выполнены из высокопрочной литьевой пластмассы.
Прицельные приспособления – открытые механические (мушка на высоком основании и перекидной целик).

Пистолет-пулемет АЕК-919 К «Каштан»

Опытно-конструкторские работы, направленные на создание нового образца личного оружия, которое, не превышая размеров пистолета, обладало бы большой скорострельностью и огневой мощью, конструкторы ОАО «Ковровский механический завод» вели с начала 1990-х гг.
Заказчиком оружия выступало МВД России, интерес к разработке проявляли и Министерство обороны, и Федеральная служба безопасности.
В качестве прототипа при разработке пистолета-пулемета был выбран компактный пистолет-пулемет МР69 австрийской фирмы Steyr. Первоначальный вариант ковровского пистолета-пулемета имел обозначение АЕК-919, он был разработан в начале 1990-х гг. и прошел полный цикл испытаний. По результатам испытаний конструкция АЕК-919 была существенно модифицирована в направлении повышения компактности и безопасности в служебном обращении. Новый вариант получил обозначение АЕК-919 К «Каштан».

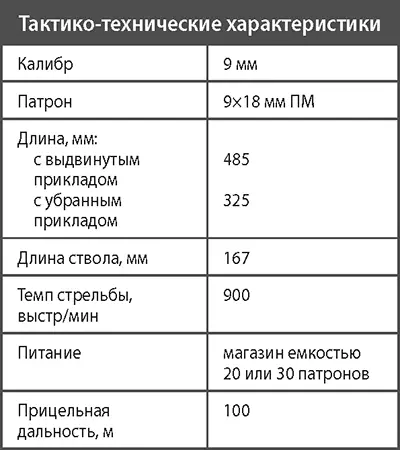

Пистолет-пулемет спроектирован по компоновочной схеме с расположением магазина в рукоятке управления огнем. В основу работы механизмов автоматики положен принцип отдачи свободного затвора, набегающего на ствол при движении в переднее положение (в крайнем переднем положении примерно 1/3 часть затвора располагается над стволом). Благодаря такому конструктивному решению при относительно большой длине ствола (167 мм) удалось создать пистолет-пулемет, длина которого без плечевого упора составляет всего 325 мм.
Ствол пистолета-пулемета имеет нарезы полигональной формы, существенно увеличивающие срок его службы, а на передней части ствола имеется муфта для присоединения глушителя звука выстрела.
Спусковой механизм агрегатного типа допускает ведение стрельбы одиночными выстрелами и очередями. Выстрел происходит при спуске затвора с шептала спускового механизма при наколе капсюля патрона ударником.
Темп стрельбы достаточно высок – 900 выстр/мин. При стрельбе одиночными выстрелами боевая скорострельность составляет 90 выстр/мин, при непрерывной стрельбе – 100 выстр/мин. Переводчик режимов стрельбы, выполняющий также функции предохранителя, расположен с правой стороны ствольной коробки над спусковым крючком. Рукоятка взведения затвора находится на левой стороне.
Конструкция АЕК-919 К «Каштан» приспособлена для массового производства с применением высокопроизводительных технологических методов. Например, ствольная коробка изготавливается холодной штамповкой из стального листа. Она имеет простую форму с прямоугольным сечением.
Рукоятка, спусковая скоба и накладка нижней части ствольной коробки изготовлены из высокопрочной пластмассы в виде одной детали. На наружную поверхность рукоятки и накладки нанесена насечка для повышения удобства использования оружия.
Устойчивость пистолета-пулемета при стрельбе обеспечивается благодаря использованию выдвижного металлического плечевого упора. Он состоит из двух тяг и поворотного затыльника. Вертикальное положение затыльника (вверх или вниз) служит для стрельбы с плеча, горизонтальное – со сгиба локтя с упором в предплечье. Достаточно эффективная стрельба на дальность до 10 м может вестись с одной или двух рук.
В качестве боеприпаса к пистолету-пулемету еще в начале 1990-х гг. был выбран пистолетный патрон 9×18 мм ПМ. Этот патрон не вполне соответствует современным требованиям, поэтому на Ковровском механическом заводе разработан вариант пистолета-пулемета под патрон 7 Н21 – российский аналог мощного патрона 9×19 мм Parabellum.
Питание патронами производится из прямых коробчатых магазинов с двухрядным расположением патронов. Емкость каждого из магазинов составляет 20 или 30 патронов. Безопасность обращения с оружием обеспечивается оригинальным механизмом блокировки затвора. Он состоит из системы рычагов, взаимодействующих с шепталом и блокирующих рукоятку перезаряжания в одном из трех фиксированных положений. При срыве затвора, не доведенного до крайнего заднего положения, затвор перехватывается одним из зацепов механизма.

Пистолет-пулемет ОЦ-02 «Кипарис»

Пистолет-пулемет ОЦ-02 «Кипарис» разработан в 1970-х гг. под руководством известного конструктора авиационного вооружения Н. М. Афанасьева. Он предназначался для вооружения подразделений ВДВ и армейского спецназа. Дальность эффективной стрельбы этого пистолета-пулемета (50–75 м) не удовлетворила военных, однако в конце 1980-х г. к нему проявило внимание МВД СССР. Пистолет-пулемет был доработан в соответствии с требованиями этого министерства и в 1992 г. запущен в серийное производство по заказу МВД России.
