ОЦ-02 «Кипарис» является личным оружием нападения и защиты. В основу его конструкции положена классическая компоновочная схема с расположением приемной горловины магазина перед спусковой скобой. Механизмы автоматического перезаряжания работают за счет использования энергии отдачи свободного затвора.

Ударно-спусковой механизм куркового типа выполнен в виде отдельного блока, при разборке он снимается целиком. В тыльной части корпуса этого механизма смонтирован механический замедлитель темпа стрельбы. Он действует следующим образом: после выстрела свободный затвор движется назад и, не доходя 3,5–4,0 мм до своего крайнего заднего положения, ударяется в буфер-замедлитель и ставится на специальную защелку до тех пор, пока подпружиненный замедлитель буферного устройства не выполнит свой цикл движения и не снимет затвор с защелки. Только после такой задержки затвор освобождается и под действием возвратной пружины со стабильной скоростью движется вперед. Когда до переднего крайнего положения остается 2–3 мм, затвор отжимает автоспуск, курок наносит удар по капсюлю и происходит выстрел. Чтобы уменьшить отскок затвора после удара в переднем крайнем положении, в нем помещен инерционный вкладыш, который после удара еще продолжает движение вперед и тем самым уменьшает отскок. Наличие такого замедлителя темпа стрельбы несколько усложнило конструкцию пистолета-пулемета, однако обеспечило его устойчивость при стрельбе очередями. При этом темп стрельбы уменьшен до 750–900 выстр/мин. При стрельбе одиночными выстрелами боевая скорострельность составляет 40 выстр/мин, при автоматической стрельбе – до 100 выстр/мин.

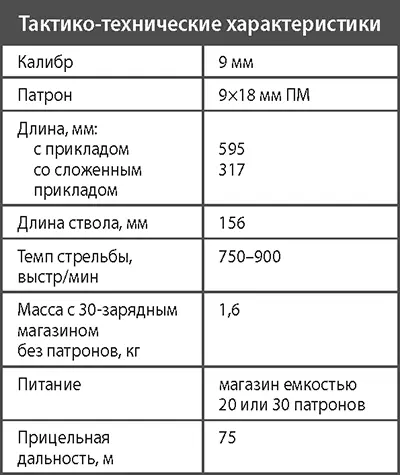

Рычаг перезаряжания находится на правой стороне ствольной коробки. Длина ствола сравнительно велика – 156 мм. В канале ствола сделаны четыре нареза. Вблизи дульного среза на стволе закреплен короткий металлический кожух, на котором установлена мушка. Для разборки ствол и крышка ствольной коробки поворачиваются на оси вперед-вниз, после чего отделяются подвижные части автоматики. Пистолет-пулемет снабжен металлическим прикладом, который в походном положении поворачивается вперед-вверх и укладывается на ствольную коробку. Конструкция пистолета-пулемета в целом приспособлена для массового производства. Многие детали изготавливаются с применением штамповки из стального листа и сварки. Рукоятку управления огнем и цевье делают из ударопрочной пластмассы.

Глушитель состоит из корпуса, внутри которого помещен сепаратор в виде цилиндра двух диаметров. На заднюю часть сепаратора меньшего диаметра со сквозными отверстиями в стенках надет сетчатый рулон из нержавеющей стали. Передняя часть сепаратора большего диаметра имеет наклонные перегородки-диафрагмы. Глушитель в сборе надевается на дульную часть ствола и удерживается защелкой.

Стрельба из пистолета-пулемета ведется патронами 9×18 мм ПМ. Начальная скорость пули равняется 320 м/с. Следует отметить, что этот патрон не удовлетворяет современным требованиям, он малоэффективен при поражении целей в средствах индивидуальной бронезащиты. Питание патронами производится из прямых коробчатых магазинов емкостью 20 или 30 патронов. Имеются сведения о выпуске и 10-зарядных магазинов, более удобных при скрытом ношении пистолета-пулемета.

Открытые механические прицельные приспособления включают мушку и двухпозиционный целик для стрельбы на 25 и 75 м. По кучности стрельбы ОЦ-02 «Кипарис» несколько превосходит другие пистолеты-пулеметы. При стрельбе одиночными выстрелами с упора на дальности 25 м поперечник рассеивания не превышает 130 мм, а при стрельбе очередями – 280 мм.

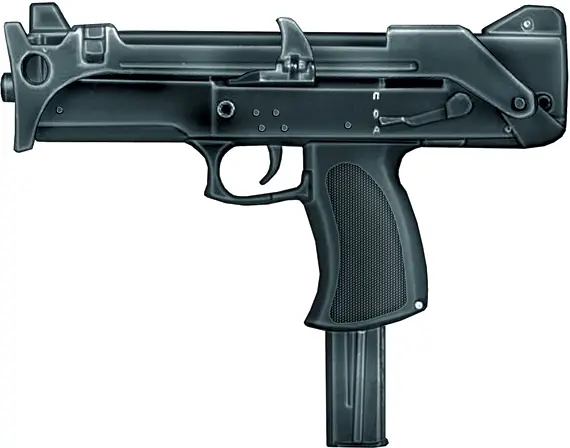

Компактный пистолет-пулемет ОЦ-22 «Бук» разработан конструктором В. В. Злобиным в конце 1990-х гг. Он предназначен для военнослужащих как боевых армейских подразделений, например гранатометчиков и расчетов тяжелого пехотного оружия, экипажей бронемашин, так и подразделений, не принимающих непосредственного участия в боевых действиях. Может использоваться также бойцами армейского и полицейского спецназа.

Одной из существенных особенностей ОЦ-22 «Бук» являются малые размеры и масса. Это достигнуто благодаря использованию «пистолетной» компоновочной схемы с размещением магазина в рукоятке управления огнем. Пистолет-пулемет снабжен механизмами автоматики, работающими за счет использования энергии отдачи свободного затвора.

Ударно-спусковой механизм куркового типа позволяет вести стрельбу как одиночными выстрелами, так и очередями. Выстрел происходит при закрытом затворе, это значительно снижает вероятность загрязнения механизмов автоматики через гильзовое окно. Темп стрельбы составляет 800–900 выстр/мин. Переводчик режимов стрельбы сделан двусторонним, он выполняет также функции неавтоматического предохранителя.

Оригинально выполнена рукоятка взведения. Она расположена слева и под действием пластинчатой пружины складывается вверх, почти не выступая за контуры оружия при стрельбе. При этом обеспечивается возможность постановки оружия на боевой взвод также и правой рукой.

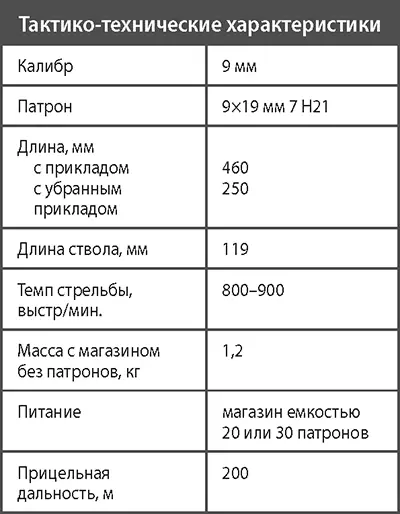

Длина ствола составляет 119 мм. На его дульной части закреплен весьма эффективный дульный тормоз-компенсатор. Возможна установка глушителя звука выстрела.

Многие детали ОЦ-22 изготовлены методом штамповки и сварки, что существенно снижает стоимость оружия при его производстве. Для защиты от коррозии металлические детали подвергаются воронению.

Благодаря относительно небольшой силе отдачи стрельба из пистолета-пулемета может вестись с рук или с использованием металлического плечевого упора, который в походном положении складывается вперед-вверх и служит дополнительной защитой ствольной коробки.

В качестве боеприпаса используется весьма эффективный патрон 9×19 мм 7 Н21. Питание патронами производится из коробчатых магазинов емкостью 20 или 30 патронов.

Наряду с неавтоматическим предохранителем, функции которого выполняет переводчик режимов стрельбы, имеется и автоматический предохранитель в виде клавиши под спусковой скобой. Он отключается при охвате рукой рукоятки управления стрельбой.

Открытые механические прицельные приспособления включают мушку и целик. Предусмотрена возможность установки лазерного целеуказателя.
