Если стрелять столь мощным патроном из пистолета-пулемета ПП-91 «Кедр» (а такая возможность имеется), то вследствие повышенного давления в канале ствола (1500 кг/см² по сравнению с 1200 кг/см² при стрельбе патроном 9×18 мм ПМ) существенно увеличивается скорость движения затвора, что, в свою очередь, повышает скорострельность и создает дополнительные нагрузки на конструкцию оружия. В результате оружие выйдет из строя.

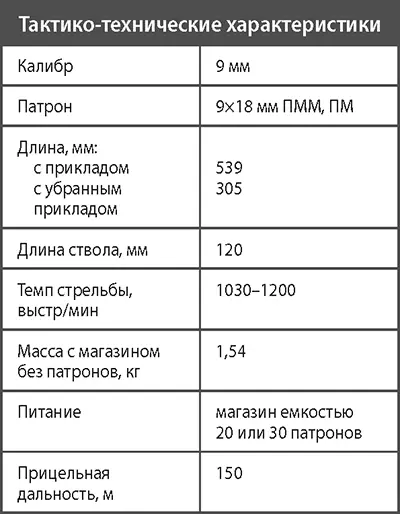

По этой причине у нового пистолета-пулемета ПП-9 «Клин», принятого на вооружение МВД России в 1994 г. и в целом аналогичного пистолету-пулемету ПП-91 «Кедр», усилены детали ствольной коробки и модифицирован патронник. В нем сделаны три наклонные канавки, подобные нарезам ствола. При выстреле стенка гильзы вдавливается в эти канавки давлением пороховых газов, вследствие чего извлечение гильзы из патронника замедляется настолько, что открывание канала ствола происходит уже после вылета пули из ствола и падения давления пороховых газов. Это позволило обойтись без существенного увеличения массы затвора, хотя скорострельность все же повысилась до 1030–1200 выстр/мин.

Из пистолета-пулемета ПП-9 «Клин» можно стрелять и патроном 9×18 мм ПМ. После отказа ГРАУ от патрона ПММ этот боеприпас стал основным для этого оружия.

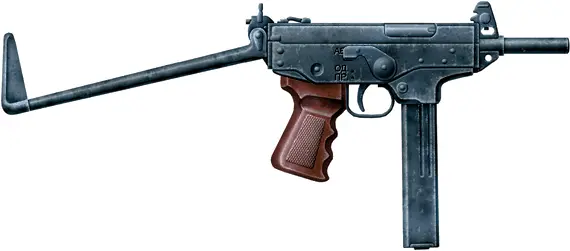

Пистолет-пулемет ПП-91 «Кедр» состоит на вооружении многих силовых структур Российской Федерации. Им вооружены спецподразделения полилиции и внутренних войск МВД, Федеральной службы исполнения наказаний, Федеральной службы по контролю за оборотом наркотиков, сотрудники ведомственной охраны, Фельдъегерской службы и инкассаторы. Первые 40 предсерийных образцов ПП-91 «Кедр» были изготовлены в 1992 г. на Ижевском механическом заводе, впоследствии серийное производство было организовано на Златоустовском машиностроительном заводе.

Простая и технологичная конструкция ПП-91 «Кедр» представляет собой дальнейшее развитие пистолета-пулемета ПП-71, разработанного Е. Ф. Драгуновым в конце 1960-х гг. по тактико-техническому заданию ГРАУ Минобороны СССР в рамках програ ммы опытно-конструкторских работ «Букет». Работы по созданию ПП-92 также велись под руководством Е. Ф. Драгунова, поэтому оружие получило название «Кедр» – конструкция Евгения Драгунова.

При проектировании пистолета-пулемета использована классическая компоновочная схема с расположением приемной горловины магазина перед спусковой скобой. В его конструкции использованы детали, изготавливаемые высокопроизводительным методом штамповки из листовой стали.

Механизмы автоматики работают за счет энергии отдачи свободного затвора. При этом в отличие от многих пистолетов-пулеметов периода Второй мировой войны, стрельба из которых ведется с заднего шептала с бойком, жестко соединенным с затвором, в данном случае использован курковый механизм. Это позволило существенно улучшить кучность стрельбы одиночными выстрелами.

Ударно-спусковой механизм позволяет вести стрельбу одиночными выстрелами и очередями. Темп автоматической стрельбы высок: 800–850 выстр/мин. При стрельбе одиночными выстрелами боевая скорострельность составляет 40 выстр/мин, при автоматической стрельбе – 100 выстр/мин.

Переводчик режимов стрельбы, выполняющий также функции предохранителя, расположен на ствольной коробке справа. Рукоятка перезаряжания находится на левой стороне ствольной коробки.

Перед выстрелом затвор пистолета-пулемета под действием возвратной пружины занимает крайнее переднее положение. При выстреле пороховые газы, действующие на дно гильзы, перемещают массивный затвор в крайнее заднее положение. При этом затвор извлекает стреляную гильзу из патронника и выбрасывает ее из ствольной коробки, взводит курок и сжимает возвратную пружину. В переднее положение затвор накатывается под действием возвратного механизма. При этом он досылает в патронник очередной патрон и запирает канал ствола. Запирание осуществляется за счет инерции затвора и усилий возвратной пружины. При установке предохранителя-переводчика на автоматическую стрельбу она будет продолжаться до тех пор, пока нажат спусковой крючок и в магазине есть патроны. При установке предохранителя-переводчика на одиночную стрельбу, после каждого выстрела необходимо отпустить спусковой крючок и для производства выстрела снова нажать на него.

Длина ствола составляет 120 мм. Он приспособлен для установки глушителя звука выстрела. Следует отметить, что по заказу МВД России на базе ПП-91 «Кедр» был разработан вариант ПП-91 «Кедр-Б» с интегрированным глушителем, в котором предусмотрен отвод части пороховых газов из ствола (через отверстия в его стенках) в расширительно-охлаждающую камеру. Камера, надетая на переднюю часть ствола, представляет собой цилиндр с диафрагмами и сеткой из нержавеющего металла, окружающей ствол в виде рулона. При выстреле пороховые газы, выходящие через отверстия в стволе в расширительную камеру, теряют скорость, а при прохождении через сетчатый рулон охлаждаются.

Благодаря такому устройству уровень звука выстрела снижается по сравнению с обычным на 20 дБ (что по силе сравнимо с выстрелом из малокалиберного спортивного оружия) и практически полностью подавляется пламя.

Ствольная коробка имеет простую форму с прямоугольным сечением. Она снабжена съемной крышкой.

Многие детали пистолета-пулемета, в том числе и детали ствольной коробки, изготавливаются с применением таких высокопроизводительных технологических методов, как холодная штамповка из стального листа и сварка. Для защиты металлических деталей от коррозии их подвергают воронению.

Рукоятка управления стрельбой и небольшое цевье сделаны из ударопрочной пластмассы черного цвета. Для более надежного удержания оружия при стрельбе рукоятка снабжена подпальцевыми выемками.

Повышению устойчивости при стрельбе также способствует наличие металлического приклада, который в походном положении откидывается вперед-вверх и укладывается на ствольную коробку.

Как и его прототип, ПП-91 «Кедр» рассчитан на стрельбу пистолетными патронами 9×18 мм ПМ. Питание патронами производится из прямых коробчатых магазинов емкостью 20 или 30 патронов. Магазин фиксируется кнопочной защелкой. По израсходовании всех патронов из магазина затвор удерживается в крайнем заднем положении затворной задержкой, включаемой подавателем магазина.

Безопасность обращения с оружием обеспечивает переводчик режимов стрельбы. В положении «предохранитель» он блокирует спусковой крючок и затвор.
